Comment la géométrie des plaques réduit l'encrassement dans les échangeurs de chaleur traitant les eaux usées

{{{sourceTextContent.subTitle}}}

Pourquoi le design des assiettes est plus important que vous ne le pensez

{{{sourceTextContent.description}}}

La récupération de chaleur est devenue une stratégie clé pour améliorer l'efficacité énergétique des stations d'épuration, des installations de biogaz et des procédés industriels. La récupération de l'énergie thermique issue des eaux usées permet de réduire considérablement les coûts d'exploitation tout en contribuant aux objectifs de développement durable. Cependant, ces applications posent également l'un des plus grands défis pour les échangeurs de chaleur à plaques : l'encrassement.

Les eaux usées, les boues et autres fluides de procédé contiennent souvent des solides en suspension, des fibres, des graisses et des contaminants biologiques qui s’accumulent progressivement à l’intérieur de l’échangeur de chaleur. À mesure que les dépôts s’accumulent, les performances thermiques diminuent, les pertes de charge augmentent et les intervalles de maintenance deviennent plus fréquents.

Bien que les conditions de fonctionnement influencent l’encrassement, l’un des facteurs les plus déterminants est souvent négligé : la géométrie des plaques.

Pourquoi les échangeurs de chaleur à plaques conventionnels rencontrent des difficultés

Les échangeurs de chaleur à plaques traditionnels sont conçus pour maximiser le transfert de chaleur en créant un écoulement très turbulent à travers des canaux étroits. Cette approche offre un excellent rendement thermique lors du traitement de liquides propres.

Dans les applications liées aux eaux usées, cependant, ces mêmes passages étroits peuvent devenir un inconvénient.

Les fibres, les particules organiques et les solides en suspension sont plus susceptibles de rester piégés à l’intérieur des canaux. Au fil du temps, cela entraîne :

une efficacité de transfert thermique réduite
une perte de charge croissante
une consommation d’énergie de pompage plus élevée
des nettoyages plus fréquents
des arrêts de production imprévus

Il en résulte un coût total de possession plus élevé, même lorsque l’investissement initial est relativement faible.

L’importance de la géométrie des plaques

Le choix d’une géométrie de plaques adaptée est souvent plus important que la simple augmentation de la surface de transfert thermique.

Pour les fluides contaminés ou chargés de particules, des canaux d’écoulement plus larges permettent aux solides de traverser plus librement l’échangeur tout en conservant un transfert thermique efficace. Des configurations de plaques correctement conçues contribuent également à répartir uniformément le débit sur la surface des plaques, minimisant ainsi les zones mortes où les dépôts ont tendance à s’accumuler.

Cette combinaison réduit considérablement le risque d’obstruction sans compromettre la fiabilité du processus.

Conçue pour les applications exigeantes dans le domaine des eaux usées

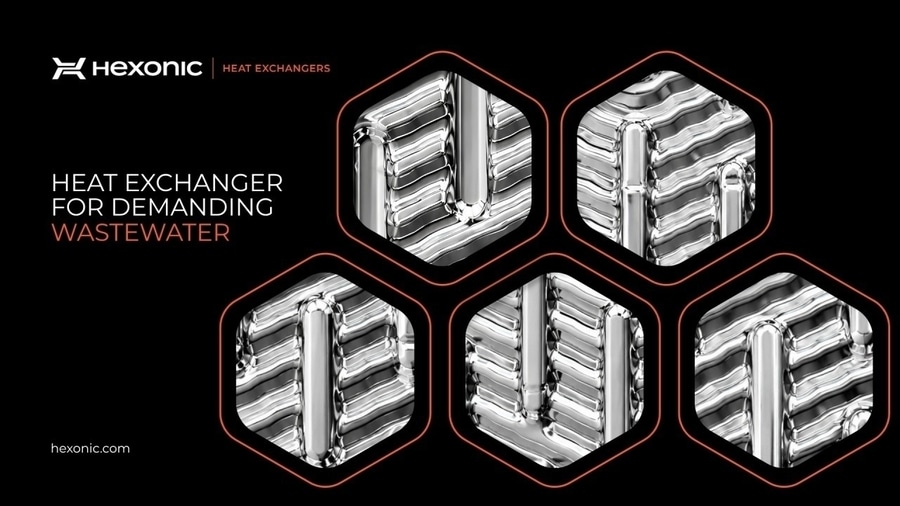

Pour relever ces défis, Hexonic a développé la technologie de plaques REEFLOW, disponible sur certains échangeurs de chaleur à plaques et joints.

Contrairement aux conceptions de plaques conventionnelles, REEFLOW se caractérise par des canaux d’écoulement larges et optimisés, spécialement destinés aux fluides industriels difficiles, notamment :

les eaux usées municipales
les eaux usées industrielles
les boues
les digestats
les procédés de biogaz
les liquides contenant des fibres
les fluides de procédé visqueux

La géométrie optimisée des canaux permet aux particules de circuler plus facilement, ce qui réduit la tendance à l’encrassement tout en maintenant des performances thermiques stables.

Plutôt que de se contenter de maximiser la turbulence, la conception vise à trouver un équilibre entre l’efficacité du transfert thermique et la fiabilité opérationnelle à long terme.

Avantages opérationnels

Le choix d’une géométrie de plaques adaptée peut apporter des avantages opérationnels mesurables :

réduction de la tendance à l’encrassement
allongement des intervalles entre les nettoyages
besoins de maintenance réduits
performances thermiques plus stables
réduction des pertes de charge
amélioration de la disponibilité des équipements
coûts de cycle de vie réduits

Pour de nombreuses installations de traitement des eaux usées, ces avantages l’emportent sur les légères différences de rendement thermique maximal pouvant être obtenues avec des plaques plus étroites.

Applications typiques

La technologie des plaques à canaux larges est particulièrement adaptée aux :

stations d’épuration municipales
récupération des eaux usées industrielles
systèmes de digestion anaérobie
production de biogaz
industrie de la pâte à papier et du papier
transformation alimentaire
production de boissons
procédés chimiques contenant des solides en suspension

Dans ces environnements, la fiabilité opérationnelle est souvent plus importante que l’obtention d’un coefficient de transfert thermique maximal absolu.

Choisir le bon échangeur de chaleur

Il n’existe pas de géométrie de plaques universelle adaptée à toutes les applications.

Les fluides propres tirent généralement profit des conceptions conventionnelles de plaques à haut rendement, tandis que les fluides contaminés nécessitent une approche technique différente.

Lors du choix d’un échangeur de chaleur pour des applications liées aux eaux usées, les ingénieurs doivent évaluer :

la concentration en particules solides
la teneur en fibres
la viscosité du fluide
le risque d’encrassement
la fréquence de nettoyage
la perte de charge admissible
l’accessibilité pour la maintenance

La prise en compte de ces facteurs dès la phase de conception permet de garantir un fonctionnement fiable à long terme tout en minimisant les coûts de maintenance.

Au-delà des performances thermiques

Le choix d’un échangeur de chaleur ne doit jamais reposer uniquement sur des calculs de transfert thermique.

Pour les applications exigeantes liées aux eaux usées, la fiabilité opérationnelle, la facilité d’entretien et la résistance à l’encrassement constituent des critères de conception tout aussi importants.

Une géométrie de plaques optimisée, telle que la technologie REEFLOW d’Hexonic, démontre comment une ingénierie bien pensée peut améliorer considérablement la disponibilité du système tout en réduisant les coûts d’exploitation tout au long de la durée de vie de l’équipement.

À propos d’Hexonic

Hexonic conçoit et fabrique des échangeurs de chaleur de pointe destinés aux applications de CVC, de traitement industriel, d’énergie, de réfrigération et de traitement des eaux usées. Son portefeuille comprend des échangeurs de chaleur à joints, brasés, à calandre et à tubes, ainsi qu’à calandre et à plaques, conçus pour offrir un rendement élevé, une grande fiabilité et une longue durée de vie dans des conditions de fonctionnement exigeantes.
