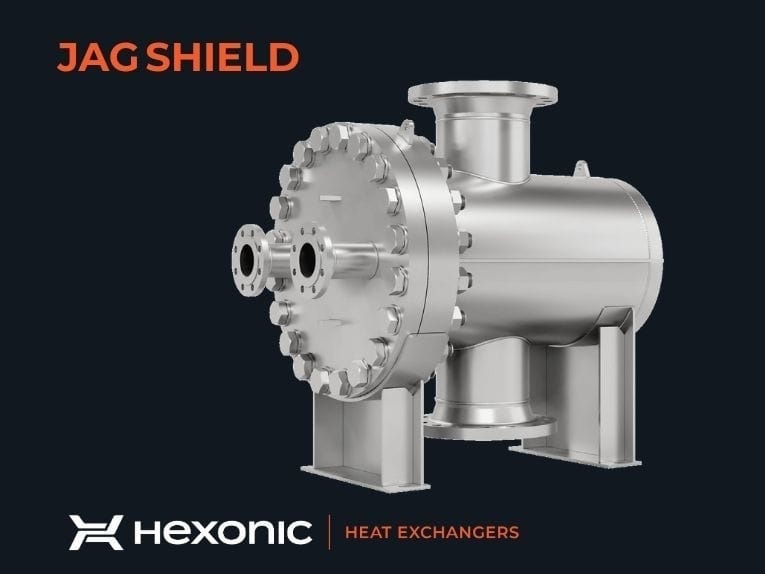

Hexonic JAG SHIELD Échangeur de chaleur à plaques et à calandre

{{{sourceTextContent.subTitle}}}

Transfert de chaleur haute performance pour les applications industrielles exigeantes

{{{sourceTextContent.description}}}

Vue d'ensemble
Le JAG SHIELD d'Hexonic est un échangeur de chaleur à plaques et à calandre conçu pour combiner compacité, robustesse et performances thermiques exceptionnelles. Doté de la technologie brevetée des plaques ondulées JAG d'Hexonic, il atteint une efficacité de transfert de chaleur jusqu'à 10 % supérieure et une perte de charge jusqu'à 10 % inférieure à celles des conceptions conventionnelles.

Principaux avantages
Amélioration des turbulences et du transfert de chaleur
L'ondulation innovante des plaques chauffantes augmente considérablement la turbulence du flux et la surface d'échange thermique, accélérant le transfert de chaleur tout en réduisant l'encrassement

Conception compacte optimisée
La construction compacte et légère offre des performances élevées dans les espaces restreints. Les plaques sont soudées au laser et au TIG robotisé pour une intégrité et une durabilité à l'épreuve des fuites
hexonic.com

Le brasage sous vide pour la solidité
Le brasage sous vide assemble les plaques sur une plus grande surface que le soudage, améliorant ainsi la solidité structurelle, la fiabilité et la résistance aux hautes pressions

Pressions et températures élevées
Fonctionne dans des conditions extrêmes : pressions jusqu'à ~100 bar et températures jusqu'à 840 °F, ce qui le rend adapté aux processus très exigeants

Caractéristiques techniques :
Matériaux des plaques : Acier inoxydable 316L/1.4404, 304L/1.4307, Incoloy, Hastelloy ou alliages spéciaux
Matériaux de l'enveloppe : Acier au carbone (C3-C5), acier inoxydable, Incoloy, Hastelloy ou alliages personnalisés sur demande
Épaisseur de la plaque : 0,6-1,0 mm
Plage de fonctionnement : de -55 °F à 840 °F, et du vide à une pression positive de 1 450 psi

Applications polyvalentes
Idéales dans un large éventail d'industries, notamment
Réfrigération : en tant que condensateurs ou évaporateurs
Systèmes de chauffage et de refroidissement industriels
Refroidissement/chauffage de l'huile et de l'huile de trempe
Chauffage et refroidissement du gaz
Systèmes CIP (clean-in-place)
Condensation de vapeur et économiseurs
Procédés avec des fluides agressifs dans les secteurs de la pétrochimie et de la chimie

Pourquoi choisir JAG SHIELD pour les professionnels de l'industrie directe ?
Efficacité exceptionnelle
Fournit une performance thermique supérieure avec des pertes de pression inférieures, idéal pour optimiser les coûts énergétiques.
Construction fiable
Les matériaux robustes et le brasage sous vide garantissent un fonctionnement à long terme dans des conditions de contraintes élevées.
Personnalisable et compact
La conception modulaire permet des configurations sur mesure pour s'adapter à des processus spécifiques tout en économisant de l'espace.
R&D éprouvée
Les six années de développement derrière la conception du JAG donnent aux utilisateurs la confiance dans une performance éprouvée et basée sur l'innovation
