Mesure efficace du bruit dans les souffleries avec la caméra acoustique

{{{sourceTextContent.subTitle}}}

Soufflerie acoustique de l'université de Tongji

{{{sourceTextContent.description}}}

Avec sa caméra acoustique, gfai tech GmbH offre une solution extrêmement précise pour visualiser le bruit de l'écoulement dans les souffleries. Grâce à la technologie de pointe des réseaux de microphones et au logiciel NoiseImage, les sources de bruit peuvent être visualisées en temps réel sous forme de cartes acoustiques précises. Dans les secteurs de l'aérospatiale, de l'automobile et de la recherche, notre caméra acoustique permet une analyse efficace des bruits d'écoulement dans des conditions de conduite et de vol réalistes.

Un exemple pratique montre comment les entreprises utilisent les souffleries pour leurs processus de développement : Au Shanghai Automotive Wind Tunnel Center de l'université de Tongji, les composants des véhicules sont testés pour déterminer le bruit induit par l'aérodynamisme. Les bruits d'écoulement sur les rétroviseurs latéraux, les barres de toit ou les grilles de radiateur sont examinés avec précision à des vitesses allant jusqu'à 250 km/h. Ces bruits n'affectent pas seulement le confort de conduite, mais aussi l'efficacité énergétique des véhicules et la durabilité environnementale. La caméra acoustique visualise précisément les sources de bruit sous forme de cartes acoustiques codées en couleur, en 2D ou en 3D. Cette représentation en temps réel permet aux ingénieurs et aux concepteurs d'identifier efficacement les sources et de prendre des mesures ciblées pour réduire le bruit.

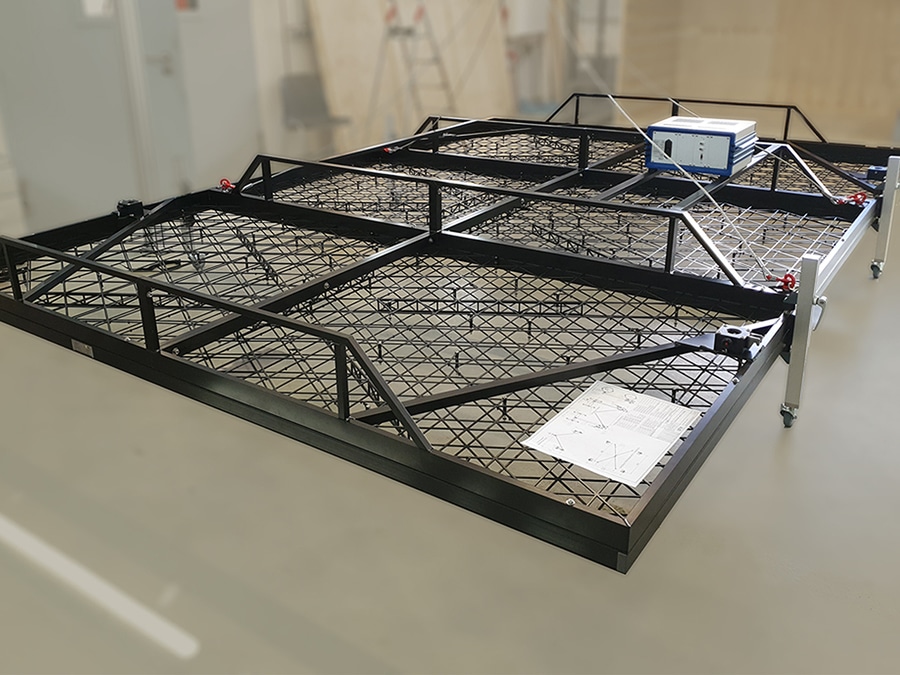

L'Evo AC Pro, la plus grande caméra acoustique de gfai tech, offre une solution exceptionnelle pour des mesures sonores précises dans les souffleries. Avec 96 à 168 canaux microphoniques, elle offre une résolution exceptionnellement élevée et une grande précision des détails. Elle permet de relever efficacement des défis complexes tels que la variation de la taille des souffleries, la fluctuation de la vitesse du vent ou la dynamique spécifique de la couche de cisaillement, c'est-à-dire le comportement de l'écoulement de l'air lorsqu'il passe devant des objets solides et génère des turbulences.

Pour la soufflerie de Tongji, le système de mesure a été personnalisé, du matériel au logiciel. Un système sur mesure est le seul moyen de garantir le plus haut niveau de précision et d'efficacité. Pour en savoir plus sur le développement de l'Evo AC Pro dans notre bureau de Berlin et sur son utilisation dans la soufflerie de l'université de Tongji, cliquez ici.
