Guide complet pour choisir des systèmes de positionnement linéaires

{{{sourceTextContent.subTitle}}}

Présentation générale, types et fonctionnalités

{{{sourceTextContent.description}}}

Dans les domaines de haute technologie tels que la fabrication de pointe, la recherche scientifique et l’automatisation complexe, la capacité à déplacer un objet avec une précision de l’ordre du micromètre ou du nanomètre le long d’une ligne ou sur un plan est le facteur déterminant entre le succès et l’échec. Cette fonction essentielle est assurée par le chariot linéaire, un composant indispensable des machines industrielles modernes. Une platine linéaire est un dispositif de positionnement mécanique conçu pour réaliser un mouvement contrôlé et hautement répétable le long d’un seul axe rectiligne. Il s’agit de la technologie de base qui permet de positionner une pièce à usiner sous une machine-outil ou un laser avec une précision irréprochable, ou encore de positionner parfaitement un capteur à haute résolution en vue de son étalonnage.

Cet article fait partie d’un réseau complet de contenus consacrés aux tables de précision. Il est conçu pour répondre à la question la plus directe et la plus cruciale que se pose le marché : à quoi sert une table linéaire ? Nous explorerons ses applications fondamentales, les composants du système qui garantissent sa précision et les principales caractéristiques qui la distinguent des dispositifs de mouvement à usage général.

Les tables linéaires sont utilisées pour le positionnement précis dans les secteurs de l’automatisation et de la robotique ; leurs applications s’étendent à des secteurs exigeants, notamment les semi-conducteurs, la fabrication électronique, les sciences médicales et de la vie, l’optique et la photonique, le traitement au laser, la fabrication de précision, ainsi que les essais et l’inspection.

Leur rôle principal est de permettre un déplacement contrôlé le long d’une trajectoire rectiligne. Cela s’avère essentiel dans les applications où une erreur de position de quelques micromètres ou nanomètres seulement peut compromettre tout un cycle de production. Parmi les applications clés, on peut citer :

1. Fabrication et inspection de semi-conducteurs : positionnement de plaquettes de silicium sous des outils de lithographie ou d’inspection avec une précision inférieure au micron
2. Métrologie : déplacement de sondes ou de capteurs pour caractériser la forme et la finition de surface de composants critiques
3. Fibre optique et photonique sur silicium : alignement précis des fibres et des guides d’ondes, nécessitant souvent un contrôle à l’échelle nanométrique
4. Traitement des écrans et usinage CNC : positionnement impeccable des outils et des pièces pour la fabrication et la finition

Les platines linéaires sont particulièrement adaptées à la réalisation de divers types de mouvements linéaires, notamment le mouvement point à point, le mouvement de contournage continu (pour des trajectoires fluides et complexes) et le mouvement « step-and-settle » hautement stable (déplacement rapide suivi d’une stabilisation rapide et ferme). Pour les environnements de production à grande vitesse qui exigent des performances et une stabilité optimales, une platine linéaire motorisée intègre des systèmes d’entraînement et de rétroaction avancés au sein d’un ensemble unique et optimisé.

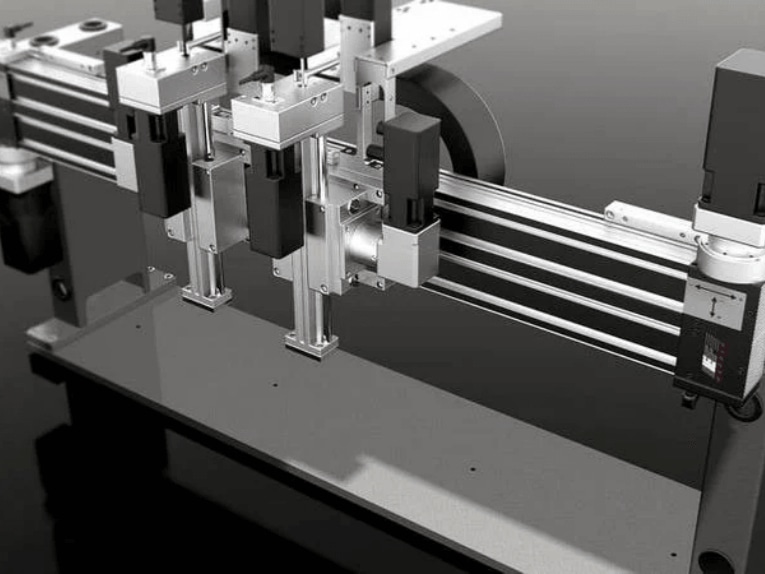

Qu’est-ce qu’un système de translation linéaire ?

Un système de translation linéaire, tel qu’une platine linéaire, est un ensemble complet de composants qui fonctionnent en harmonie pour réaliser un mouvement linéaire contrôlé.

Un système type se compose :

1. D’un mécanisme d’entraînement : il convertit l’énergie rotative ou électrique en force linéaire ; parmi les types courants, on trouve la vis à billes ou le moteur linéaire
2. De paliers linéaires : ils guident le mouvement en le limitant à un seul degré de liberté, tout en minimisant le frottement ; on peut citer, par exemple, les guidages linéaires à recirculation ou les roulements à rouleaux croisés
3. Un dispositif de rétroaction : un codeur optique ou un interféromètre laser mesure la position du chariot en temps réel afin de garantir une grande précision et une répétabilité élevée
4. Une base et un chariot : la base fournit le support rigide, tandis que le chariot est la plate-forme mobile qui supporte la charge utile
5. Des composants auxiliaires de soutien : des éléments essentiels à la sécurité et au fonctionnement, tels que des fins de course électriques, des butées mécaniques et des composants de protection comme un capot et des joints latéraux

Conçus pour fonctionner ensemble, ces éléments forment une platine de translation linéaire hautement fiable, garantissant un mouvement fluide et précis, ce qui permet d’exécuter des opérations complexes sur des machines exactement comme prévu.
Dans quels produits utilise-t-on des actionneurs linéaires ?

Les actionneurs linéaires et les tables de translation linéaires sont présents dans la robotique, les équipements de fabrication, les machines de production et d’inspection, et bien d’autres domaines — en somme, dans tout processus nécessitant le déplacement précis d’un objet le long d’une trajectoire rectiligne. Leurs applications couvrent pratiquement tous les secteurs de haute technologie.

Ils jouent un rôle crucial dans les applications nécessitant un mouvement linéaire, telles que :

1. Inspection des plaquettes et fabrication de semi-conducteurs : garantir un alignement parfait pour la production de micropuces

2. Micro-usinage au laser : positionnement des matériaux pour une découpe, un perçage et une ablation précis

3. Automatisation industrielle : exécution de mouvements répétitifs à grande vitesse sur des chaînes de montage automatisées

4. Les tests de capteurs et la simulation de mouvement : fournir le mouvement précis et contrôlé nécessaire pour tester des capteurs destinés à l’automobile, à l’aérospatiale ou aux produits grand public

5. La fabrication de dispositifs médicaux : permettre le mouvement précis nécessaire à la fabrication de dispositifs vitaux tels que les stents cardiovasculaires, les hypotubes, les stimulateurs cardiaques, les lentilles intraoculaires (LIO) et bien d’autres encore

6. Impression 3D : fournir le mouvement linéaire de haute précision nécessaire à la superposition des couches en fabrication additive

La demande en débit élevé implique que les constructeurs de systèmes ont souvent besoin d’une platine linéaire à grande vitesse pour un fonctionnement rapide dans divers produits. Ces platines utilisent la technologie d’entraînement direct pour atteindre une accélération rapide et une vitesse élevée sans compromettre leur précision de positionnement critique.
Quelle est la différence entre une platine linéaire et un actionneur linéaire ?

Bien que ces termes soient parfois confondus, la différence est essentielle lorsqu’il s’agit de contrôle de mouvement de précision.

Une platine linéaire est un dispositif de positionnement de précision spécialement conçu pour un mouvement contrôlé et reproductible. Il s’agit d’un système complet et hautement performant qui intègre des roulements de précision, un dispositif de rétroaction de position à haute résolution (codeur) et un mécanisme d’entraînement finement réglé. Les tables peuvent être conçues pour offrir une précision inférieure au micron et sont utilisées pour des mouvements point à point et des contournages (génération de trajectoires complexes) très précis et répétables.

À l’inverse, un actionneur linéaire est un terme plus général désignant tout dispositif qui convertit de l’énergie (électrique, hydraulique, pneumatique) en mouvement linéaire afin de déplacer une charge. Les actionneurs sont couramment utilisés pour des mouvements point à point à usage général nécessitant une force élevée, mais ils n’offrent pas nécessairement le contrôle fin, la haute résolution ou la répétabilité à l’échelle nanométrique d’une platine. Les actionneurs privilégient le déplacement d’une charge, tandis que les platines privilégient le positionnement d’une charge avec une précision absolue. Pour les applications avancées exigeant les meilleures performances dynamiques, les platines à moteur linéaire destinées aux applications avancées constituent la solution privilégiée, car elles éliminent tout contact mécanique afin d'atteindre une vitesse, une accélération et une stabilité à long terme supérieures.
