Qu'est-ce qu'un module linéaire ?

{{{sourceTextContent.subTitle}}}

Le guide de sélection complet pour les systèmes de mouvement de précision

{{{sourceTextContent.description}}}

Dans le monde de la fabrication et de la recherche scientifique, où les enjeux sont considérables, la précision est la valeur reine. Que ce soit pour aligner des fibres optiques, réaliser une découpe au laser de stents ou effectuer une tomographie haute résolution, la réussite de votre projet repose sur un seul élément : la platine linéaire.

Une platine linéaire (souvent appelée « système linéaire ») est un dispositif de positionnement de précision conçu pour assurer un mouvement contrôlé et rectiligne le long d’un seul axe. Si le principe consistant à déplacer un objet en ligne droite semble simple, atteindre une précision de l’ordre du sous-micron ou du nanomètre nécessite une synergie complexe entre l’ingénierie mécanique et le contrôle électronique.

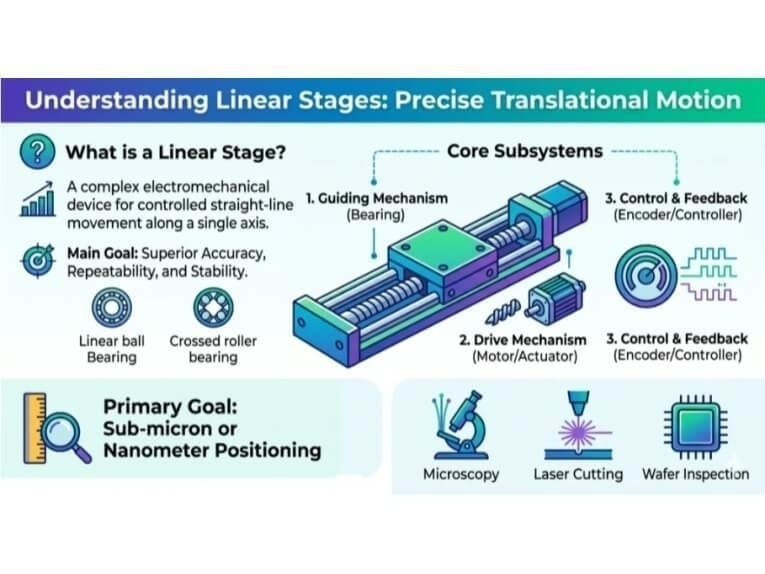

Anatomie d’un chariot linéaire de précision

Pour comprendre comment ces systèmes fournissent des résultats reproductibles, il faut examiner les quatre composants essentiels qui constituent un ensemble de qualité professionnelle :
La base et le chariot : il s’agit de la structure porteuse, généralement fabriquée à partir de matériaux à haute rigidité tels que l’aluminium détendu ou le granit, afin de minimiser la dilatation thermique et les vibrations.
Les mécanismes de guidage : ces roulements confinent le mouvement à un seul axe de translation. Parmi les types courants, on trouve les roulements à billes linéaires, les roulements à rouleaux croisés (idéaux pour une rigidité élevée) et les roulements à air pour un mouvement sans frottement.
Le mécanisme d’entraînement : il s’agit du « moteur » de la platine. Alors que les platines manuelles utilisent des têtes micrométriques (qui peuvent souvent être facilement modernisées à l’aide d’un actionneur linéaire motorisé), les versions entièrement motorisées utilisent des vis à billes rectifiées de précision pour une poussée élevée ou des moteurs linéaires à entraînement direct pour des performances à grande vitesse et sans jeu.
Le système de rétroaction : les tables linéaires de haute précision intègrent des codeurs ou des règles linéaires pour fournir des données de position en temps réel, permettant ainsi un contrôle en boucle fermée afin de maintenir un positionnement exact malgré les forces externes.

Pourquoi passer des platines manuelles aux platines motorisées ?

Si les platines manuelles sont utiles pour les montages de laboratoire statiques, elles ne répondent pas aux exigences des environnements industriels modernes pour trois raisons :
Débit : les platines motorisées peuvent exécuter des profils de mouvement complexes à des vitesses que le réglage manuel ne peut égaler.
Répétabilité : les systèmes automatisés éliminent l’erreur humaine, revenant exactement aux mêmes coordonnées des millions de fois avec un écart de l’ordre du nanomètre.

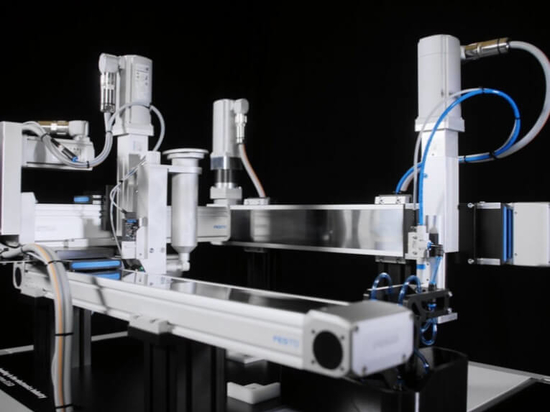

Intégration : les systèmes motorisés peuvent être « connectés en série » et contrôlés par logiciel, ce qui permet une coordination multiaxiale complexe (XY ou XYZ), à l’instar des bras robotiques.

Choisir la bonne architecture : une comparaison technique

Lors du choix d’une platine linéaire, le choix le plus important ne porte pas uniquement sur le type de roulement, mais sur l’architecture de commande. Pour les applications nécessitant une coordination multiaxiale, cette capacité à connecter en série de manière transparente des systèmes monoaxiaux nous conduit naturellement au niveau supérieur de précision plan : la platine XY.

Facteurs critiques pour la précision des tables linéaires

Pour vous assurer que votre table linéaire répond aux exigences de votre application, évaluez ces trois indicateurs de performance :
Capacité de charge : tenez compte non seulement du poids statique de votre échantillon, mais aussi des forces dynamiques générées lors d’une accélération à grande vitesse.
Plage de déplacement : les systèmes peuvent aller de quelques millimètres pour l’alignement de fibres à plusieurs mètres pour la fabrication à grande échelle.
Exigences environnementales : si vous travaillez en salle blanche ou sous vide, vous devez choisir des tables dotées de matériaux spécialisés, de revêtements adaptés et de lubrifiants compatibles avec le vide.

Conclusion : optimisez votre contrôle de mouvement
1. Qu’est-ce qu’un chariot linéaire de précision ?

Un chariot linéaire est un dispositif de positionnement de haute précision conçu pour fournir un mouvement contrôlé et rectiligne le long d’un seul axe. Il est indispensable pour les applications nécessitant une précision de l’ordre du sous-micron ou du nanomètre, telles que le traitement au laser, la microscopie et la fabrication de semi-conducteurs.
2. Quels sont les principaux composants d’un chariot linéaire ?

Une platine linéaire de qualité professionnelle se compose de quatre éléments principaux : une base et un chariot rigides (souvent en aluminium ou en granit), un mécanisme de guidage (tel que des roulements à rouleaux croisés ou des paliers à air), un mécanisme d’entraînement (tel que des vis à billes de précision ou des moteurs linéaires) et un système de rétroaction (codeurs ou règles linéaires).
3. Pourquoi les platines linéaires motorisées sont-elles préférées aux platines manuelles ?

Les platines motorisées sont indispensables dans les environnements industriels modernes, car elles offrent un débit nettement supérieur, une répétabilité de l’ordre du nanomètre grâce à l’élimination de l’erreur humaine, ainsi qu’une intégration logicielle transparente pour l’automatisation complexe sur plusieurs axes.
4. Quelle architecture de platine linéaire est la mieux adaptée aux environnements difficiles ?

Si votre application implique des salles blanches, le vide ou des températures élevées, une platine linéaire dotée d’un contrôleur externe séparé constitue le meilleur choix. Cette configuration permet de maintenir les composants électroniques de commande sensibles en toute sécurité à l’extérieur de l’environnement restreint ou hostile.
5. Quels facteurs dois-je prendre en compte pour garantir la précision d’une platine linéaire ?

Pour garantir des performances optimales, vous devez évaluer la course requise, les exigences environnementales (par exemple, des lubrifiants compatibles avec le vide) et la capacité de charge, en tenant compte à la fois du poids statique de la charge utile et des forces dynamiques générées lors d’une accélération à grande vitesse.
