Comment choisir le bon système de mouvement linéaire ?

{{{sourceTextContent.subTitle}}}

Avantages et inconvénients du système de mouvement linéaire

{{{sourceTextContent.description}}}

Lorsqu'il s'agit d'améliorer votre chaîne de fabrication, il est essentiel de comprendre les systèmes de mouvement linéaire. Ces systèmes constituent l'épine dorsale de nombreux processus automatisés, garantissant un mouvement précis et efficace le long d'une trajectoire rectiligne. Des machines à commande numérique aux appareils médicaux, les systèmes de mouvement linéaire jouent un rôle essentiel dans diverses industries. Passons en revue les principes de base du mouvement linéaire, explorons les différents types et apprenons à sélectionner le système le mieux adapté à vos besoins. À la fin, vous disposerez d'une base solide pour prendre des décisions éclairées et améliorer vos projets d'automatisation.

1. Qu'est-ce qu'un système de mouvement linéaire ?
Le mouvement linéaire est le déplacement d'une charge en ligne droite. Il est essentiel pour de nombreux processus automatisés dans votre chaîne de fabrication. Les systèmes de mouvement linéaire comprennent des composants tels que des guides, des rails et des actionneurs, qui permettent de réaliser ce mouvement en ligne droite.
Principes de base et mécanique :
Le mouvement linéaire consiste à convertir un mouvement de rotation en un mouvement rectiligne. Cela se fait souvent à l'aide de vis à billes ou de courroies qui transforment la rotation du moteur en déplacement linéaire. Les roulements et les surfaces lubrifiées réduisent les frottements, ce qui garantit un mouvement souple et précis.
Différence entre mouvement linéaire et mouvement rotatif :
Le mouvement linéaire déplace les objets en ligne droite, tandis que le mouvement rotatif fait tourner les objets autour d'un axe. Le mouvement linéaire est utilisé pour des tâches telles que l'usinage CNC ou les portes coulissantes. Le mouvement rotatif est utilisé pour des tâches telles que les arbres de moteur ou les engrenages. Connaître la différence vous aide à choisir le bon système pour vos besoins.

2. Types de systèmes de mouvement linéaire :

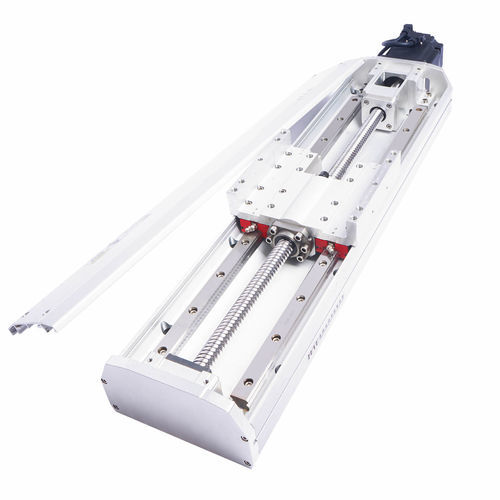

Systèmes à vis à billes :
Les systèmes à vis à billes utilisent un mécanisme à vis pour convertir un mouvement rotatif en mouvement linéaire. Ils sont idéaux pour les tâches de haute précision telles que les machines CNC et la robotique.
Avantages et inconvénients Avantages : Grande précision, capacité de charge et efficacité. Inconvénients : peuvent être coûteux et nécessiter un entretien régulier.
Systèmes à courroie :
Les systèmes à courroie utilisent une courroie et une poulie pour obtenir un mouvement linéaire. Ils sont courants dans les systèmes de convoyage et les applications à faible charge.
Avantages et inconvénients Avantages : Rentables et nécessitant peu d'entretien. Inconvénients : précision et capacité de charge limitées.
Moteurs linéaires :
Les moteurs linéaires fournissent un mouvement linéaire direct sans conversion mécanique. Ils sont utilisés dans des applications à grande vitesse et de haute précision comme la fabrication de semi-conducteurs.
Avantages et inconvénients Avantages : Vitesse élevée, précision et entretien minimal. Inconvénients : coût et complexité plus élevés.

3. Composants des systèmes de mouvement linéaire :
Rails et guides :
Les rails et les guides sont généralement fabriqués en acier trempé ou en aluminium. Ils assurent la stabilité et la précision du système. Ils assurent un mouvement souple et précis, essentiel pour les tâches de haute précision.
Roulements :
Roulements à billes et à rouleaux. Les roulements réduisent les frottements, améliorant ainsi l'efficacité et la durée de vie de votre système de mouvement linéaire.
Actionneurs :
Actionneurs électriques, pneumatiques et hydrauliques. Choisissez-les en fonction de la vitesse, de la capacité de charge et des conditions environnementales. Les actionneurs électriques offrent de la précision, les actionneurs pneumatiques sont rentables et les actionneurs hydrauliques gèrent les charges lourdes.

4. Applications des systèmes à mouvement linéaire :

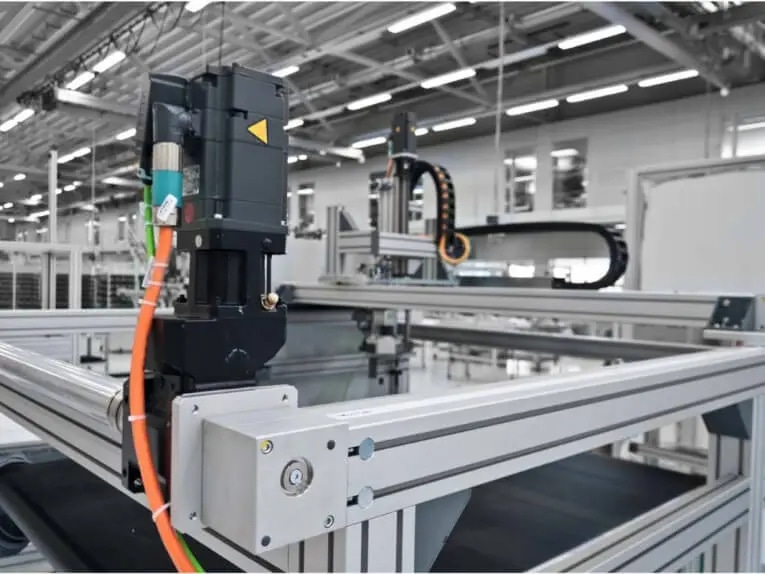

Fabrication et automatisation :
Machines à commande numérique : Vous trouverez des systèmes de mouvement linéaire dans les machines à commande numérique, assurant une coupe, un perçage et un façonnage précis.
Robotique : Le mouvement linéaire est essentiel pour les bras robotisés, car il assure des déplacements précis et répétables dans les chaînes de montage et la manutention des matériaux.

Équipement médical :
Dispositifs d'imagerie : Les systèmes de mouvement linéaire améliorent la précision des appareils d'imagerie tels que les IRM et les tomodensitomètres, améliorant ainsi la qualité de l'image.
Robots chirurgicaux : Dans les robots chirurgicaux, le mouvement linéaire assure des mouvements précis et contrôlés, améliorant ainsi la précision des chirurgies mini-invasives.
Transport et logistique :
Systèmes de convoyage : Les systèmes de mouvement linéaire sont utilisés dans les convoyeurs à bande, qui déplacent efficacement les produits dans votre chaîne de production.
Systèmes de stockage et de récupération automatisés : Ces systèmes utilisent le mouvement linéaire pour stocker et récupérer rapidement et précisément les articles dans les entrepôts, ce qui augmente l'efficacité et réduit les coûts de main-d'œuvre.

5. Avantages des systèmes à mouvement linéaire :
Précision et exactitude :
Les systèmes à mouvement linéaire permettent des mouvements précis et exacts. Cela garantit que vos machines fonctionnent avec des mesures exactes, ce qui est crucial pour des tâches telles que l'usinage CNC et l'équipement médical où la précision est importante.
Efficacité et rapidité :
Ces systèmes augmentent votre efficacité et votre rapidité. En réduisant les frottements, ils permettent des mouvements fluides et rapides. Dans les systèmes de convoyage et de stockage automatisé, ils vous aident à accomplir vos tâches rapidement, ce qui vous fait gagner du temps.
Polyvalence dans diverses applications :
Les systèmes de mouvement linéaire sont très polyvalents. Vous pouvez les utiliser dans un large éventail d'applications, de la fabrication et de l'automatisation aux dispositifs médicaux et à la logistique. Cette adaptabilité en fait un outil précieux pour de nombreuses industries.

6. Comment choisir le bon système de mouvement linéaire :
Évaluer les exigences de l'application :
Capacité de charge : Déterminez la capacité de charge dont vous avez besoin. Il s'agit du poids maximal que votre système peut supporter. Assurez-vous que le système peut supporter les charges les plus lourdes afin d'éviter tout problème.
Vitesse et accélération : Tenez compte de la vitesse et de l'accélération requises pour votre application. Les tâches à grande vitesse nécessitent des systèmes capables de se déplacer rapidement sans perdre en précision. Vérifiez que les spécifications correspondent à vos besoins.
Conditions environnementales : Évaluez les conditions dans lesquelles le système fonctionnera. Si vous travaillez dans des températures extrêmes, des environnements poussiéreux ou humides, choisissez un système conçu pour résister à ces conditions. Cela garantit la fiabilité et la longévité du système.

Comparer les spécifications :
Charges nominales : Vérifiez les capacités de charge pour vous assurer que le système peut supporter les poids requis.
Longueur de déplacement : Assurez-vous que la longueur de déplacement du système correspond à la plage de mouvement de votre application.
Besoins de maintenance : Évaluez les besoins de maintenance. Choisissez des systèmes faciles à entretenir pour minimiser les temps d'arrêt.

7. Conclusion :
Les systèmes de mouvement linéaire sont essentiels pour améliorer la précision et l'efficacité de vos processus d'automatisation. Pour choisir le bon système, évaluez vos besoins en termes de capacité de charge, de vitesse et de conditions environnementales. Comparez les spécifications et tenez compte des exigences en matière de maintenance pour vous assurer d'une bonne adéquation. Gardez un œil sur les tendances et les innovations futures en matière de technologie des mouvements linéaires, car elles promettent des améliorations en termes de vitesse, de précision et de polyvalence. En faisant des choix éclairés, vous pouvez optimiser vos processus de fabrication et rester compétitif dans votre secteur d'activité.
