Système de fixation et de serrage par traction pour verrouiller et localiser avec précision les pièces à usiner
{{{sourceTextContent.subTitle}}}
Système innovant de serrage par traction pneumatique
{{{sourceTextContent.description}}}

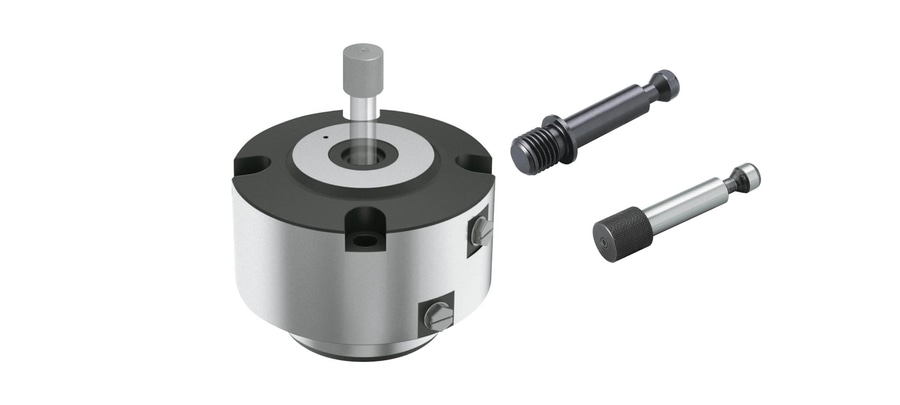

Ergonomie, précision et force de maintien sûre sont au rendez-vous avec la nouvelle gamme polyvalente de pinces de serrage pneumatiques, de vis de serrage et de goupilles de serrage de la série AMWPD de Fixtureworks® (Fraser, MI). Les pinces de serrage pneumatiques AMWPD-W, idéales pour l'usinage 5 axes, permettent une fixation très rapide et sûre pour les opérations d'usinage répétitives. Le fonctionnement ergonomique de la base de serrage et le chargement aisé des pièces font de ces systèmes de serrage des outils idéaux pour les travaux répétitifs à grand volume. Lorsque la pression d'air est appliquée à la pince de serrage, la goupille ou la vis est tirée vers le bas et maintenue en position par un mécanisme de coin, qui fournit une force de serrage élevée.
Les bases de serrage sont proposées dans des diamètres de 75 et 10 mm avec des forces de serrage de 200 et 550 lb, respectivement. La base de serrage, fabriquée en acier 1045 trempé par induction avec une finition en oxyde noir, reçoit une vis ou une goupille de serrage dont la longueur est personnalisée en fonction de l'épaisseur de la pièce que l'utilisateur doit serrer.

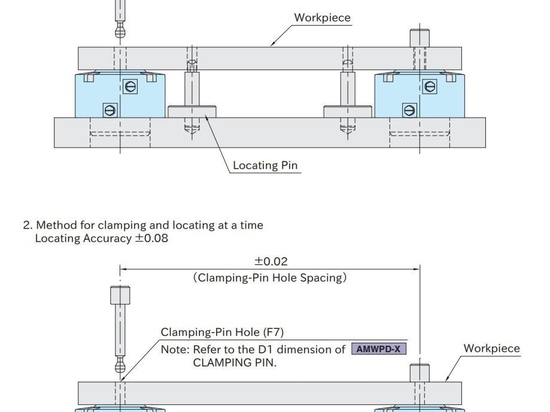

Les vis de serrage AMWPD-M sont conçues pour être utilisées avec les pinces à traction pneumatique. Ces vis se fixent directement au fond de la pièce ou du dispositif, l'extrémité opposée se serrant dans la base de serrage. Pour un positionnement plus précis de la pièce, elles peuvent être utilisées avec des goupilles de positionnement. Le corps de la vis est en acier 4135 trempé et revenu, avec une finition en oxyde noir. Des longueurs de 38 mm et 48 mm sont proposées dans différentes tailles de filetage allant de M8 à M16. Des tailles de filetage de vis de serrage personnalisées sont également disponibles sur demande.
Les goupilles de serrage AMWPD sont également conçues pour être utilisées avec les pinces à traction pneumatique. Les goupilles de serrage sont dotées de diamètres rectifiés avec précision pour s'adapter aux trous des pièces à usiner. Elles peuvent être facilement modifiées par l'utilisateur pour s'adapter à l'épaisseur réelle de la pièce.
Des longueurs de goupilles personnalisées sont disponibles et sont également conçues avec une possibilité de réglage de la longueur de 1 mm pour s'adapter à l'épaisseur réelle de la pièce à usiner. Le corps est fabriqué à partir d'un groupe de précision en acier 4135 trempé par induction.
Outre les pinces de serrage pneumatiques, Fixtureworks propose des pinces de blocage d'arbre, d'autres fixations de serrage pneumatiques à changement rapide, des pinces à piston à action rapide, des poignées et des leviers, des boutons et des poignées, des poignées d'équipement, des volants et des manivelles, des charnières et des loquets, des supports de mise à niveau, des pare-chocs industriels en caoutchouc, des butées et des roues, des pinces de fixation, des systèmes de localisation de serrage, des éléments de positionnement du travail, des étaux, des préhenseurs et des actionneurs linéaires mécaniques.
