Localisateurs pneumatiques rapides et reproductibles

{{{sourceTextContent.subTitle}}}

Un système de serrage à point zéro qui réduit les temps d'installation et de changement de format

{{{sourceTextContent.description}}}

Fixtureworks® (Fraser, MI), l'un des principaux fabricants et fournisseurs nord-américains de pinces, d'accessoires de fixation, de composants pour machines-outils et de rouleaux et pare-chocs, propose deux localisateurs de serrage pneumatiques AMWF-W et AMWF-L pour la fixation dans une large gamme d'opérations d'outillage, de fixation et d'assemblage, tout en réduisant le temps de mise en place pour le changement de machine. Les deux versions sont des systèmes à point zéro, ce qui permet un serrage rapide et précis.

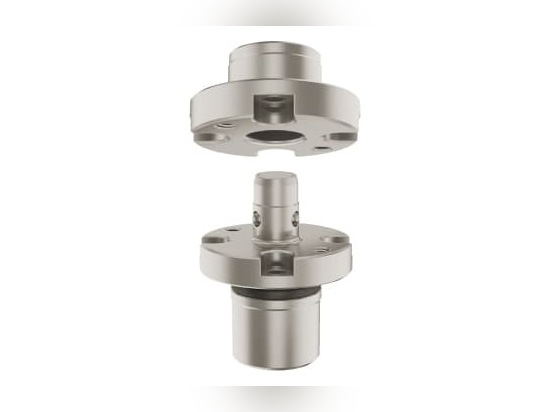

La gamme AMWF-W de localisateurs de serrage pneumatique flexibles, avec une force de serrage allant jusqu'à 6300 N et une grande précision, est composée de broches pneumatiques droites ou coniques et est associée à des récepteurs pour le changement rapide de fixations ou d'outils avec une répétabilité de 0,003 mm (3 microns). L'assistance pneumatique élimine les temps de réglage lors des changements fréquents de montages, de plaques et d'outils sur les machines d'automatisation. Les localisateurs flexibles sont disponibles dans des diamètres de 70 à 85 mm.

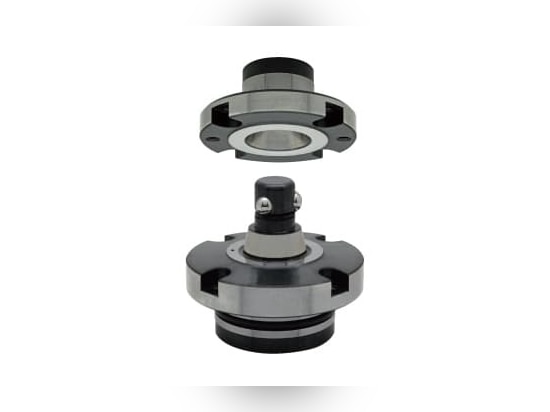

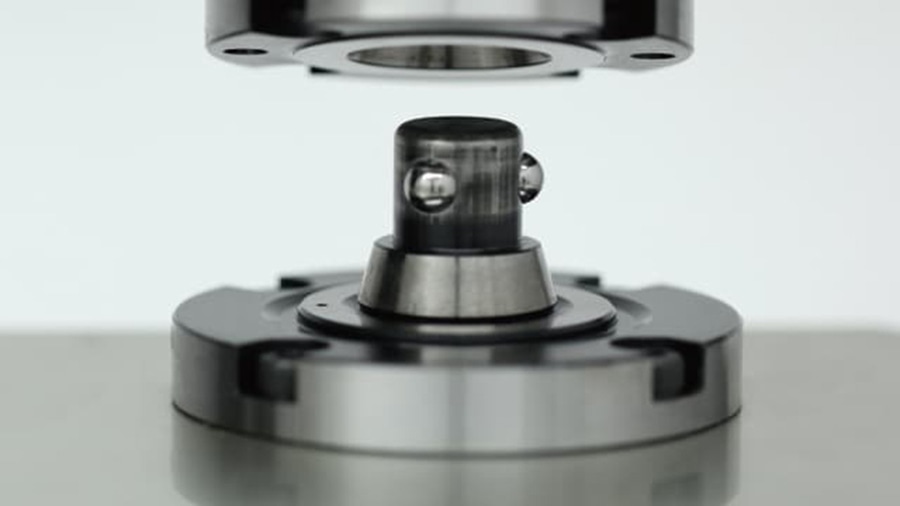

Les localisateurs flexibles pneumatiques à verrouillage à bille AMWF-W sont utilisés avec les récepteurs de localisateurs flexibles de la série AMWF-BU pour le repérage et la fixation dans une large gamme d'opérations. La douille/le récepteur, qu'il soit conique, droit ou de type diamant, est centré(e) et serré(e) lorsque les trois billes sont poussées vers l'extérieur, ce qui assure une grande répétabilité du positionnement. Lorsque la pression d'air est appliquée, les billes se rétractent dans la goupille, ce qui permet à cette dernière de se dégager du réceptacle. La répétabilité du positionnement est de 0,003 mm et les goupilles sont disponibles dans des diamètres de 60 à 75 mm.

Les goupilles de positionnement pneumatiques flexibles à verrouillage à billes AMWF-L sont compactes et utilisées pour des applications plus légères avec une force de serrage allant jusqu'à 350 N. Ces goupilles sont également utilisées pour le positionnement et la fixation dans une large gamme d'opérations d'outillage, de fixation et d'assemblage, principalement lorsque les plaques sont montées à l'horizontale. La douille est centrée et serrée lorsque les trois billes sont poussées vers l'extérieur, ce qui permet d'obtenir une répétabilité de positionnement élevée de 0,01 mm (10 microns). Ces localisateurs flexibles sont disponibles dans des diamètres de 40 à 61 mm.

Les réceptacles (récepteurs) des localisateurs flexibles AMWF-BU sont également utilisés avec les goupilles de localisateurs flexibles pneumatiques à verrouillage à billes de la série AMWF-L pour le positionnement et la fixation dans une large gamme d'opérations d'outillage, de fixation et d'assemblage. Lorsque la pression d'air est appliquée, les billes se rétractent dans la goupille, ce qui permet de libérer la goupille du réceptacle. Diamètres de 36 à 44 mm.
