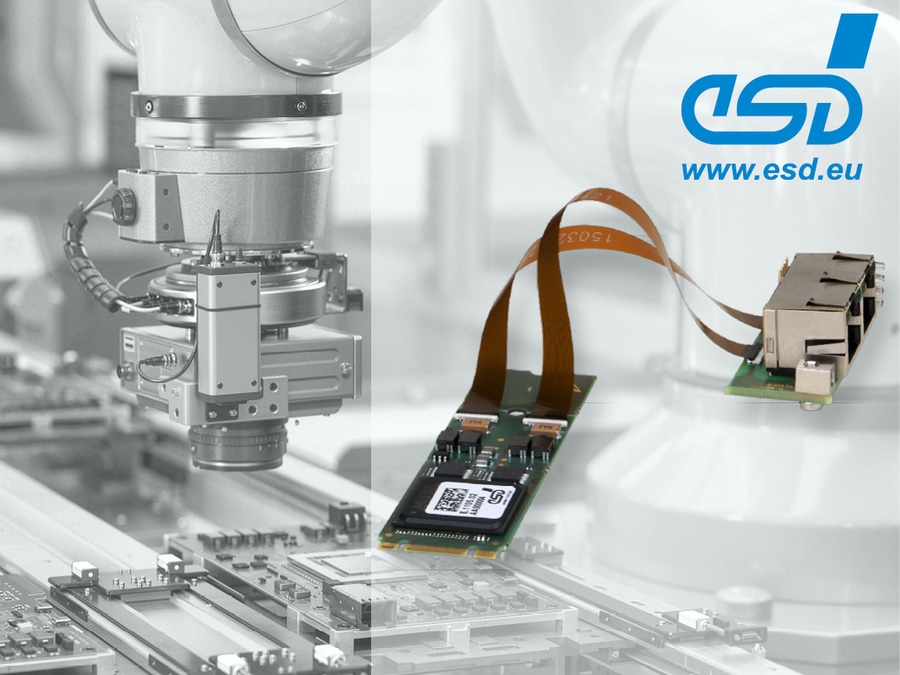

Interface compacte M.2 EtherCAT SubDevice Interface

{{{sourceTextContent.subTitle}}}

Parfait pour une utilisation dans les petits PC industriels, les cartes porteuses Raspberry Pi et les systèmes embarqués

{{{sourceTextContent.description}}}

La nouvelle interface ECS-M.2/FPGA EtherCAT SubDevice est conçue pour les environnements industriels où un espace minimal et une faible consommation d'énergie sont essentiels. Les cas d'utilisation typiques incluent les contrôleurs de périphérie, les passerelles IoT et les systèmes d'automatisation mobiles tels que les PC industriels compacts ou les cartes porteuses Raspberry Pi.

Utilisant une architecture FPGA avec un contrôleur de sous-périphérique EtherCAT intégré, la solution fournit des fonctions d'horloge distribuée telles que la synchronisation et le verrouillage. Ces fonctions sont exposées directement via des connecteurs, ce qui leur permet de fonctionner comme des signaux physiques. Ainsi, les entraînements ou les modules de mesure peuvent être synchronisés sur l'ensemble du réseau, les mesures peuvent être capturées simultanément et les événements tels que les bords des capteurs ou les marques de référence peuvent être enregistrés avec des horodatages précis.

L'interface fournit un accès direct au contrôleur de sous-dispositifs EtherCAT complet, qui comprend 8 FMMU, 8 gestionnaires de synchronisation, 60 kB DPRAM et des horloges distribuées de 64 bits. Son architecture FPGA permet également des extensions spécifiques au client.
