Transformateur de distribution 12 kV, l'une des catégories de transformateurs les plus couramment utilisées dans les réseaux de distribution à moyenne tension

{{{sourceTextContent.subTitle}}}

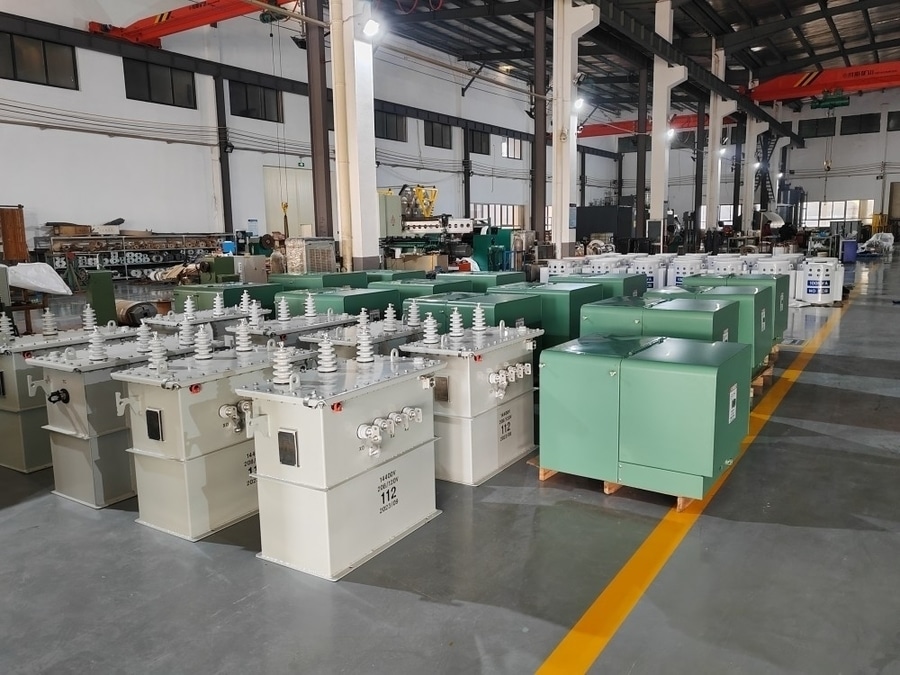

Transformateur de distribution 12 kV

{{{sourceTextContent.description}}}

Un transformateur de distribution de 12 kV est un transformateur moyenne tension utilisé pour abaisser la tension d'un réseau de distribution de 12 kV à des niveaux basse tension adaptés aux consommateurs résidentiels, commerciaux et industriels. Il est généralement installé sur des poteaux électriques, des socles au sol ou dans des postes de transformation.

Caractéristiques techniques types
·Tension maximale du réseau : 12 kV (ou 12,47 kV dans certains réseaux)
·Tension primaire : 12 kV, 11 kV ou 12,47 kV
· Tension secondaire : 400/230 V, 415/240 V, 480/277 V ou 240/120 V
·Puissance nominale : 25 à 2 500 kVA
·Fréquence : 50 Hz ou 60 Hz
·Nombre de phases : monophasé ou triphasé
·Mode de refroidissement : ONAN (huile, air naturel)
·Isolation : huile minérale ou huile d'ester naturel
·Groupe vectoriel : Dyn11, Dyn5, Yyn0, etc.
·Changeur de prises : changeur de prises hors circuit (généralement ±2 × 2,5 % ou ±5 %)

Puissances courantes
Les puissances standard typiques sont les suivantes :
·25 kVA
·50 kVA
·75 kVA
·100 kVA
·160 kVA
·200 kVA
·250 kVA
·315 kVA
·400 kVA
·500 kVA
·630 kVA
·800 kVA
·1 000 kVA
·1 250 kVA
·1 600 kVA
·2 000 kVA
·2 500 kVA

Composants principaux
·Noyau magnétique
·Enroulement haute tension (12 kV)
·Enroulement basse tension
·Cuve du transformateur
·Huile isolante
·Radiateurs ou ailettes de refroidissement
·Traversées haute tension
·Traversées basse tension
·Réservoir de compensation (sur les unités de plus grande taille)
·Dispositif de décharge de pression
·Indicateur de niveau d'huile
·Poche pour thermomètre
·Bornes de mise à la terre
·Changeur de prises hors circuit

Rapports de tension courants
·12 kV / 400 V
·12 kV / 415 V
·12 kV / 480 V
·12 kV / 240 V
·12,47 kV / 480Y/277 V
·12,47 kV / 208Y/120 V

Applications
·Quartiers résidentiels
·Bâtiments commerciaux
·Installations industrielles
·Centrales d'énergie renouvelable
·Électrification rurale
·Réseaux de distribution d'électricité

Performances
·Rendement typique : 98,5 à 99,5 %
·Classe d’isolation : A, F ou H (selon la conception)
·Durée de vie prévue : 25 à 40 ans avec un entretien adéquat

Dispositifs de protection
·Fusibles à expulsion haute tension ou à limitation de courant
·Parafoudres
·Dispositif de décompression
·Surveillance de la température
·Protection contre les surintensités
·Protection contre les défauts à la terre
·Relais de Buchholz (généralement sur les grandes unités de type « conservateur »)

Essais de routine en usine
Les essais types effectués conformément aux normes internationales comprennent :
·Résistance des enroulements
·Vérification du rapport de tension et du groupe vectoriel
·Résistance d’isolement
·Pertes à vide et courant
·Pertes sous charge et tension d’impédance
·Essai de tenue à la tension appliquée
·Essai de tenue à la tension induite
·Essai de fuite
·Essai de rigidité diélectrique de l’huile (transformateurs à huile)

Normes applicables
·CEI 60076 – Transformateurs de puissance
·CEI 60076-11 – Transformateurs de puissance de type sec
·Série IEEE C57.12 – Normes relatives aux transformateurs de distribution
·CEI 60296 – Huiles isolantes minérales

Un transformateur de distribution de 12 kV fait partie des catégories de transformateurs les plus couramment utilisées dans les réseaux de distribution à moyenne tension ; il assure une conversion sûre et efficace de la tension d’alimentation de 12 kV vers les niveaux de basse tension requis par les utilisateurs finaux. Il est disponible en version à huile et en version à sec, avec des puissances nominales allant de 25 kVA à 2 500 kVA selon l'application.
