Transformateur de distribution de 23 kV destiné à une grande variété d'applications de distribution

{{{sourceTextContent.subTitle}}}

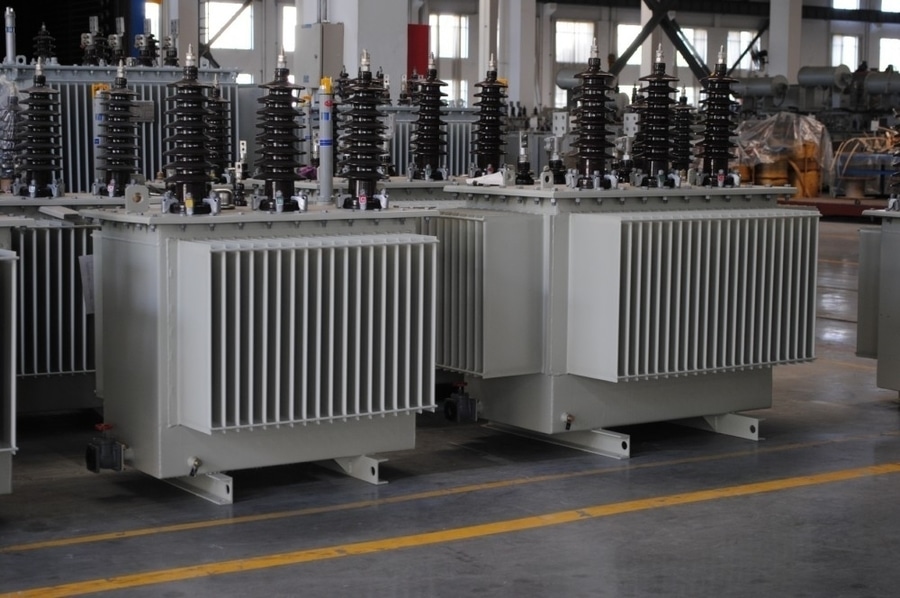

Transformateur de distribution de 23 kV

{{{sourceTextContent.description}}}

Un transformateur de distribution de 23 kV est un transformateur moyenne tension conçu pour abaisser la tension d'une ligne de distribution de 23 kV (ou 22,9 kV/24,9 kV) à des niveaux basse tension destinés aux clients résidentiels, commerciaux et industriels. Il est largement utilisé par les compagnies d'électricité en Amérique du Nord, en Asie et dans d'autres régions dotées de réseaux de distribution de classe 23 kV.

Caractéristiques techniques types
·Tension maximale du réseau : 24 kV (classe d'isolation 24,94 kV)
·Tension primaire : 23 kV, 22,9 kV ou 24,9 kV
· Tension secondaire : 400/230 V, 415/240 V, 480Y/277 V, 208Y/120 V, 240/120 V
·Puissance nominale : 25–3 000 kVA
·Fréquence : 50 Hz ou 60 Hz
·Nombre de phases : monophasé ou triphasé
·Mode de refroidissement : ONAN (huile, air naturel)
·Isolation : huile minérale ou fluide à base d’ester naturel/synthétique
·Groupe vectoriel : Dyn11, Dyn5, Yyn0 ou selon spécifications
·Changeur de prises : changeur de prises hors circuit (généralement ±2 × 2,5 % ou ±5 %)

Puissances nominales courantes
Les puissances standard comprennent :
·25 kVA
·50 kVA
·75 kVA
·100 kVA
·167 kVA
·250 kVA
·315 kVA
·500 kVA
·750 kVA
·1 000 kVA
·1 500 kVA
·2 000 kVA
·2 500 kVA
·3 000 kVA

Composants principaux
·Noyau magnétique feuilleté
·Enroulement haute tension (classe 23 kV)
·Enroulement basse tension
·Cuve de transformateur en acier
·Huile isolante ou fluide à base d’ester
·Ailettes de refroidissement ou radiateurs
·Traversées haute tension
·Traversées basse tension
·Commutateur de prises hors circuit
·Dispositif de décharge de pression
·Indicateur de niveau d’huile (le cas échéant)
·Bornes de mise à la terre
·Oreilles de levage et profilés de base

Rapports de tension courants
·23 kV / 400 V
·23 kV / 415 V
·23 kV / 480Y/277 V
·23 kV / 208Y/120 V
·22,9 kV / 380Y/220 V
·24,9 kV / 480Y/277 V

Applications
·Réseaux de distribution urbains et ruraux
·Lotissements résidentiels
·Bâtiments commerciaux
·Installations industrielles
·Centres de données
·Projets d'énergie renouvelable
·Sous-stations de distribution des services publics

Performances
·Rendement typique : 98,8–99,6 %
·Classe de refroidissement : ONAN (standard), avec refroidissement forcé disponible pour les unités de plus grande taille
·Durée de vie prévue : 25–40 ans avec une exploitation et un entretien appropriés

Fonctions de protection
·Fusibles haute tension
·Parafoudres
·Dispositif de décharge de pression
·Surveillance de la température
·Protection contre les surintensités et les défauts à la terre
·Relais de Buchholz (généralement pour les grands transformateurs à réservoir)

Essais de routine en usine
Les essais types comprennent :
·Mesure de la résistance des enroulements
·Vérification du rapport de tension et du groupe vectoriel
·Résistance d’isolement
·Pertes à vide et courant d’excitation
·Pertes sous charge et tension d’impédance
·Essai de tenue à la tension alternative appliquée
·Essai de tenue à la tension induite
·Essai de fuite
·Essai de rigidité diélectrique de l’huile (unités à huile)

Normes applicables
·CEI 60076 – Transformateurs de puissance
·CEI 60076-11 – Transformateurs de puissance de type sec
·Série IEEE C57.12 – Transformateurs de distribution
·CEI 60296 – Huiles isolantes minérales

Un transformateur de distribution de 23 kV est un transformateur moyenne tension fiable utilisé pour convertir les tensions de distribution de classe 23 kV en tensions d'utilisation destinées aux clients. Disponibles en versions sur poteau, sur socle, à huile et à sec, ces transformateurs ont généralement une puissance comprise entre 25 kVA et 3 000 kVA, offrant un rendement élevé et un fonctionnement fiable dans une grande variété d'applications de distribution.
