Transformateur sur socle conçu pour les réseaux de distribution électrique souterrains

{{{sourceTextContent.subTitle}}}

Transformateur sur socle

{{{sourceTextContent.description}}}

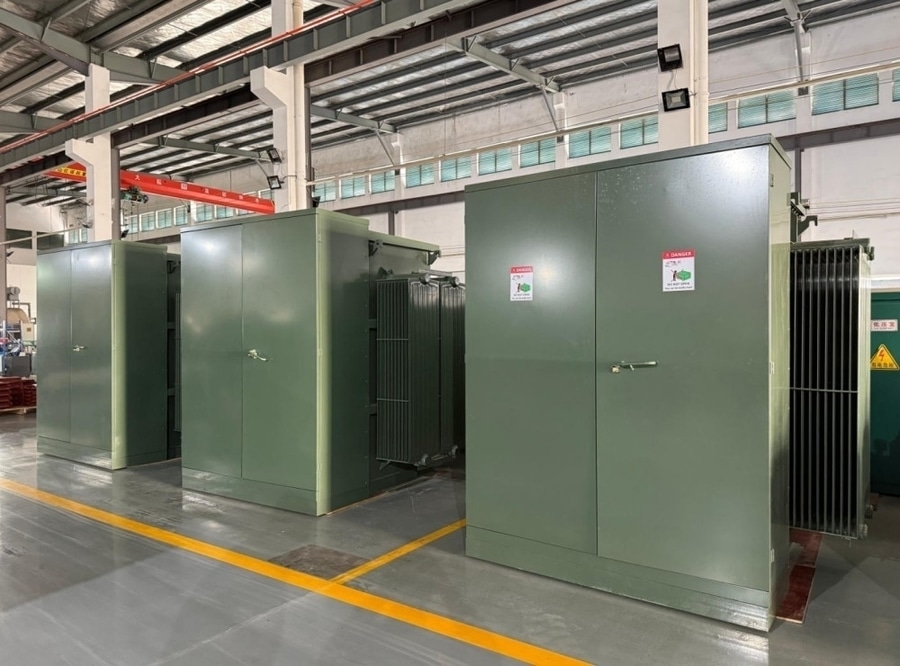

Un transformateur sur socle est un transformateur de distribution fermé, monté au sol sur un socle en béton. Conçu pour les réseaux de distribution électrique souterrains, il offre un moyen sûr et inviolable d’abaisser la tension moyenne à des niveaux de basse tension pour les clients résidentiels, commerciaux et industriels.

Caractéristiques techniques types
·Tension primaire : 5 kV–35 kV (généralement 11 kV, 13,2 kV, 13,8 kV, 22 kV, 24,9 kV, 33 kV)
·Tension secondaire : 400/230 V, 415/240 V, 480Y/277 V, 208Y/120 V
·Puissance nominale : 75–5 000 kVA
·Fréquence : 50 Hz ou 60 Hz
·Nombre de phases : monophasé ou triphasé
·Mode de refroidissement : ONAN (huile, air naturel, air naturel)
·Isolation : huile minérale, ester naturel ou ester synthétique
·Installation : à l'extérieur, posé au sol sur une dalle en béton
·Boîtier : armoire en acier verrouillable et inviolable

Composants principaux
·Noyau du transformateur
·Enroulement haute tension
·Enroulement basse tension
·Cuve en acier scellée
·Fluide isolant
·Radiateurs ou ailettes de refroidissement
·Compartiment haute tension
·Compartiment basse tension
·Interrupteurs de coupure en charge (en option)
·Fusibles à baïonnette et fusibles limiteurs de courant
·Parafoudres
·Dispositif de décharge de surpression
·Bornes de mise à la terre
·Plaque signalétique

Puissances courantes
Les puissances typiques sont les suivantes :
·75 kVA
·100 kVA
·150 kVA
·225 kVA
·300 kVA
·500 kVA
·750 kVA
·1 000 kVA
·1 500 kVA
·2 000 kVA
·2 500 kVA
·3 000 kVA
·5 000 kVA

Rapports de tension courants
·11 kV / 400 V
·13,8 kV / 480Y/277 V
·22 kV / 415 V
·24,9 kV / 208Y/120 V
·33 kV / 415 V

Applications
·Quartiers résidentiels dotés de réseaux souterrains
·Bâtiments commerciaux
·Centres commerciaux
·Complexes de bureaux
·Écoles et hôpitaux
·Installations industrielles
·Centres de données
·Installations d'énergie renouvelable

Avantages
·Installation compacte et peu encombrante
·Plus sûre que les équipements montés sur poteaux à ciel ouvert grâce à sa conception fermée et inviolable
·Adaptée aux réseaux de câbles souterrains
·Impact visuel réduit dans les environnements urbains et résidentiels
·Exposition réduite aux intempéries par rapport aux installations à ciel ouvert
·Disponible en configurations d'alimentation en boucle et d'alimentation radiale

Dispositifs de protection
·Fusibles à baïonnette
·Fusibles limiteurs de courant
·Interrupteur de coupure en charge (en option)
·Parafoudres
·Dispositif de décompression
·Indicateur de niveau d’huile (le cas échéant)
·Surveillance de la température (en option)

Essais de routine en usine
Les essais types comprennent :
·Mesure de la résistance des enroulements
·Vérification du rapport de tension
·Essai de résistance d’isolement
·Pertes à vide et courant d’excitation
·Mesure des pertes sous charge et de l’impédance
·Essai de tenue à la tension alternative appliquée
·Essai de surtension induite
·Essai d’étanchéité
·Essai de rigidité diélectrique du fluide isolant

Normes applicables
·CEI 60076 – Transformateurs de puissance
·IEEE C57.12.34 – Exigences relatives aux transformateurs de distribution de type compartimenté montés sur socle
·IEEE C57.12.90 – Code d’essai pour les transformateurs à immersion dans un liquide
·IEC 60296 – Huiles isolantes minérales

Configurations types
·Alimentation radiale : une seule ligne d'alimentation moyenne tension alimentant le transformateur.
·Alimentation en boucle : deux lignes d'alimentation permettant au transformateur de rester sous tension à partir d'une source alternative si l'une des lignes est isolée.

Les transformateurs sur socle sont largement utilisés dans les réseaux de distribution souterrains modernes, car ils allient sécurité, fiabilité et facilité d’entretien. Leur construction fermée et leurs options flexibles en matière de tension et de puissance les rendent particulièrement adaptés aux lotissements résidentiels, aux parcs d’activités et aux installations industrielles.
