Transformateur de distribution monophasé monté sur socle utilisé dans les réseaux de distribution souterrains

{{{sourceTextContent.subTitle}}}

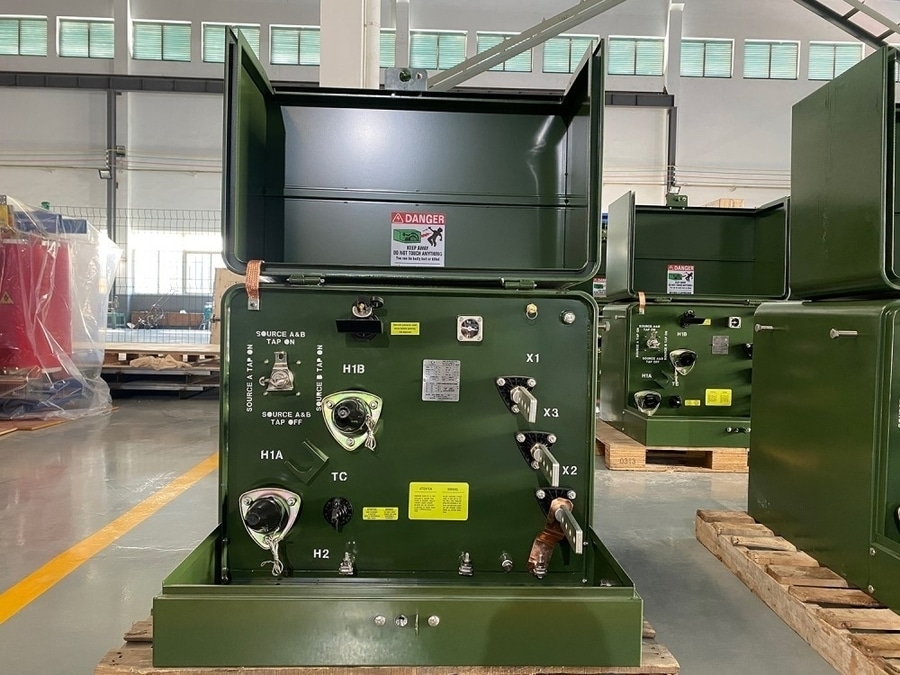

Transformateur de distribution monophasé monté sur socle

{{{sourceTextContent.description}}}

Un transformateur de distribution monophasé au sol est un transformateur entièrement blindé, installé au sol, utilisé dans les réseaux de distribution souterrains. Il abaisse la tension moyenne (généralement comprise entre 7,2 kV et 34,5 kV) à la tension basse (120/240 V ou équivalent) destinée aux clients résidentiels et aux petits commerces.

Il s'agit essentiellement de l'équivalent souterrain d'un transformateur monophasé monté sur poteau, mais logé dans une armoire en acier verrouillée pour des raisons de sécurité et d'esthétique.

Caractéristiques techniques types
·Tension primaire : 7,2 kV, 12,47 kV, 13,2 kV, 13,8 kV, 22 kV, 24,9 kV, 33 kV
·Tension secondaire : 120/240 V (la plus courante), 240 V, 230 V
·Puissance nominale : 25–500 kVA (plage courante)
·Fréquence : 50 Hz / 60 Hz
·Phase : monophasé
·Mode de refroidissement : ONAN (huile, air naturel)
·Isolation : huile minérale ou fluide ester
·Installation : au sol sur une dalle en béton
·Enceinte : armoire en acier inviolable

Composants principaux
·Noyau magnétique monophasé
·Enroulement haute tension (classe de distribution)
·Enroulement basse tension
·Réservoir étanche rempli d’huile isolante
·Traversées haute tension (à l’intérieur du compartiment HT)
·Traversées basse tension (compartiment BT)
·Fusible à baïonnette / fusible limiteur de courant
·Interrupteur de coupure en charge (modèles à alimentation en boucle en option)
·Parafoudres
·Dispositif de décompression
·Système de mise à la terre
·Compartiments verrouillables (HT et BT séparés)

Puissances courantes
Puissances standard typiques :
·25 kVA
·50 kVA
·75 kVA
·100 kVA
·167 kVA
·250 kVA
·333 kVA
·500 kVA

Rapports de tension courants
·11 kV / 120-240 V
·12,47 kV / 120-240 V
·13,2 kV / 120-240 V
·13,8 kV / 120-240 V
·22 kV / 230 V
·33 kV / 240 V

Applications
·Quartiers résidentiels avec réseau souterrain
·Lotissements et banlieues
·Bâtiments commerciaux de petite taille
·Écoles et petits campus
·Systèmes d’éclairage public
·Boucles d’alimentation résidentielles
·Réseaux de distribution urbains compacts

Caractéristiques principales
·Entièrement fermé et inviolable (sécurité élevée dans les lieux publics)
·Conçu pour les réseaux de câbles souterrains
·Impact visuel très faible par rapport aux unités montées sur poteau
·Fonctionnement silencieux grâce à la conception du réservoir étanche
·Sectionnement aisé dans les réseaux à boucles d’alimentation
·Fiabilité élevée avec un entretien minimal

Dispositifs de protection
·Fusible à baïonnette haute tension ou fusible limiteur de courant
·Parafoudres (côté HT)
·Dispositif de décompression
·Système de mise à la terre et de liaison équipotentielle
·Interrupteur de coupure en charge en option (type alimentation en boucle)
·Protection contre les surintensités coordonnée avec les disjoncteurs en amont

Essais de routine
Les essais de fabrication comprennent généralement :
·Essai de résistance des enroulements
·Essai du rapport de transformation (TTR)
·Résistance d’isolement (IR)
·Pertes à vide et courant d’excitation
·Essai des pertes sous charge et de l’impédance
·Essais de tension appliquée et induite
·Essai de fuite
·Rigidité diélectrique de l’huile isolante

Normes applicables
·CEI 60076 – Transformateurs de puissance
·IEEE C57.12.25 / C57.12.34 – Exigences relatives aux transformateurs de distribution sur socle
·IEEE C57.12.90 – Code d’essai pour les transformateurs à immersion dans un liquide
·CEI 60296 – Normes relatives à l’huile pour transformateurs

Aperçu des performances
·Rendement : 98,5 %–99,5 %
·Durée de vie : 25–40 ans
·Refroidissement : naturel (ONAN)
·Fonctionnement : alimentation continue en électricité pour la distribution souterraine en extérieur

Le transformateur de distribution monophasé sur socle est largement utilisé dans les réseaux électriques souterrains modernes, car il allie sécurité, encombrement réduit et fiabilité de l’alimentation électrique résidentielle, en particulier dans les zones résidentielles de banlieue où les lignes aériennes sont déconseillées.
