Transformateur de type sec à résine époxy moulée (CRT) : la solution idéale lorsque la sécurité incendie, la protection de l'environnement, un entretien minimal et un fonctionnement fiable dans des environnements humides sont requis.

{{{sourceTextContent.subTitle}}}

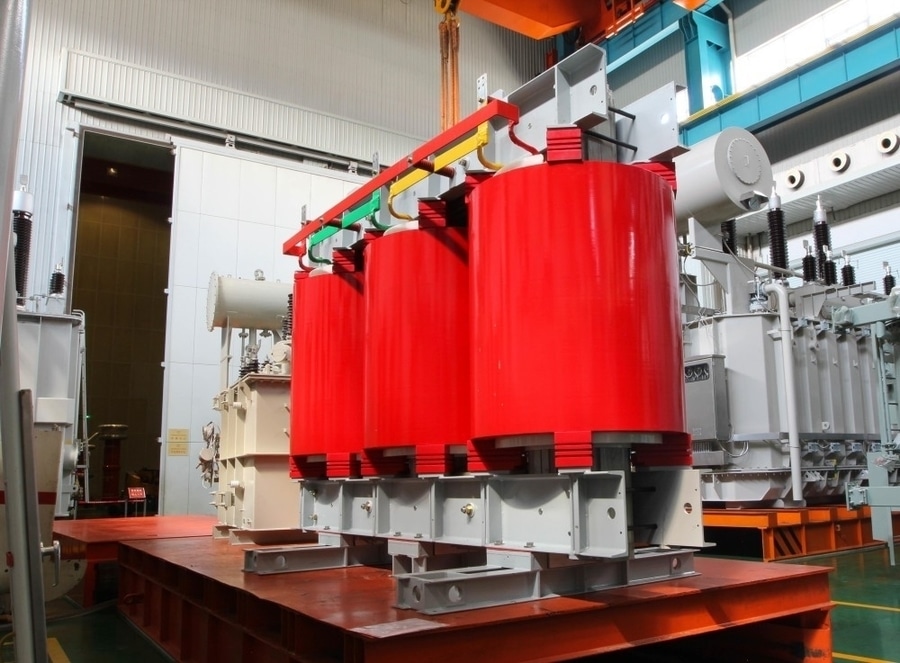

Transformateur de type sec à bobines moulées

{{{sourceTextContent.description}}}

Le transformateur de type sec à résine époxy moulée (CRT), également appelé « transformateur à résine moulée », est un transformateur de type sec dans lequel les enroulements haute tension (HT) sont encapsulés dans de la résine époxy sous vide, tandis que les enroulements basse tension (BT) sont généralement imprégnés sous vide et sous pression (VPI) ou enduits de résine. Les enroulements étant entièrement enfermés dans une isolation solide, aucune huile isolante n’est nécessaire, ce qui fait des transformateurs CRT un choix très prisé pour les installations en intérieur où la sécurité incendie et la protection de l’environnement sont des priorités.

Construction

Noyau magnétique
·Noyau en acier au silicium à grains orientés laminé à froid (CRGO) de haute qualité ou en alliage amorphe
·Construction en chevauchement étagé pour réduire les pertes et le bruit
·Conception à faibles vibrations

Enroulements haute tension
·Conducteurs en cuivre ou en aluminium
·Moulés sous vide dans de la résine époxy
·Excellente résistance mécanique
·Résistants à l’humidité, à la poussière et aux contaminants

Enroulements basse tension
·Enroulements en feuille ou en bande de cuivre ou d’aluminium
·Imprégnés sous vide et sous pression ou enduits de résine
·Haute capacité de résistance aux courts-circuits

Système d’isolation
·Classe F (155 °C) ou classe H (180 °C)
·Résine époxy auto-extinguible
·Excellente rigidité diélectrique
·Haute résistance au vieillissement thermique

Refroidissement
·AN (refroidissement naturel par air) pour un fonctionnement standard
·AF (refroidissement forcé par air) avec ventilateurs de refroidissement pour augmenter la capacité d’environ 25 à 40 %

Caractéristiques techniques types
·Puissance nominale : 50 kVA – 25 MVA
·Tension primaire : jusqu’à 36 kV (modèles spéciaux jusqu’à 52 kV)
·Tension secondaire : 400 V, 415 V, 690 V, 3,3 kV, 6,6 kV, 11 kV
·Fréquence : 50 Hz / 60 Hz
·Groupe vectoriel : Dyn11, Dyn5, Yyn0, etc.
·Mode de refroidissement : AN / AF
·Classe d'isolation : F ou H
·Indice de protection : IP00, IP23, IP31, IP44, IP54 (avec enceinte)
·Impédance : généralement 4 à 10 %
·Élévation de température : 80 K ou 100 K
·Niveau sonore : généralement 45 à 65 dB

Avantages
·Absence d’huile isolante, éliminant ainsi le risque de fuites d’huile
·Sécurité incendie élevée grâce à une isolation époxy auto-extinguible
·Faibles besoins d’entretien
·Adapté à une installation en intérieur
·Excellente résistance à l’humidité
·Résilience mécanique élevée et capacité de résistance aux courts-circuits
·Respectueux de l’environnement, sans risque de contamination par l’huile
·Encombrement réduit
·Fiabilité élevée et longue durée de vie (généralement 25 à 30 ans avec un entretien adéquat)

Limites
·Coût initial plus élevé que celui des transformateurs à huile
·Capacité de surcharge réduite, le refroidissement par air étant moins efficace que le refroidissement par huile
·Réparation plus difficile en cas de dommages aux enroulements encapsulés dans de la résine
·Généralement limités aux applications à moyenne tension

Applications typiques
·Bâtiments commerciaux
·Hôpitaux
·Aéroports
·Centres de données
·Immeubles de grande hauteur
·Centres commerciaux
·Stations de métro et gares ferroviaires
·Tunnels
·Plates-formes offshore
·Installations d’énergie renouvelable (solaire et éolienne)
·Usines industrielles
·Installations chimiques et pétrochimiques

Normes applicables
Les normes internationales courantes comprennent :
·CEI 60076 (Transformateurs de puissance)
·CEI 60076-11 (Transformateurs à sec)
·IEEE C57.12.01 (Exigences générales relatives aux transformateurs de distribution et de puissance de type sec)
·IEEE C57.12.91 (Code d'essai pour les transformateurs de distribution et de puissance de type sec)
·Exigences ANSI, le cas échéant

Puissances nominales types
·Distribution : de 100 kVA à 3 000 kVA
·Industrie : de 2,5 MVA à 10 MVA
·Grands transformateurs de puissance de type sec : jusqu’à environ 25 MVA et 36 kV (des puissances supérieures sont disponibles sur mesure)

Les transformateurs de type sec moulés en résine époxy (CRT) sont largement plébiscités lorsque la sécurité incendie, la protection de l’environnement, un entretien minimal et un fonctionnement fiable dans des environnements humides ou contaminés sont essentiels. Ils sont couramment utilisés dans les projets commerciaux, industriels et d’infrastructure où les transformateurs à huile ne sont pas adaptés ou ne sont pas souhaitables.
