Sectionneur à coupure centrale (isolateur à coupure centrale)

{{{sourceTextContent.subTitle}}}

Sectionneur à rupture centrale

{{{sourceTextContent.description}}}

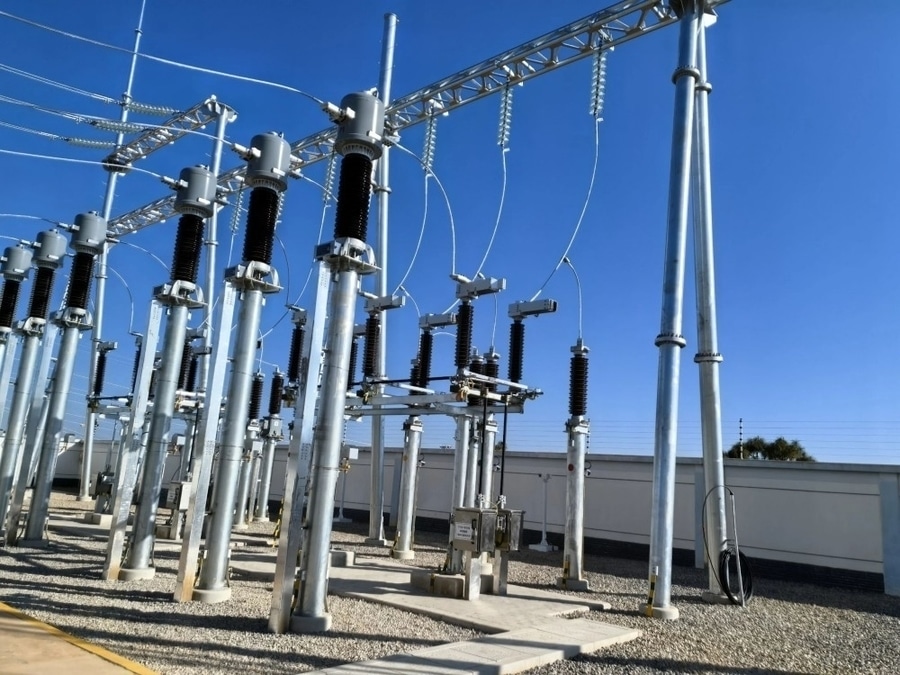

Le sectionneur à coupure centrale (ou isolateur à coupure centrale) est un appareil de commutation haute tension utilisé dans les sous-stations pour isoler les équipements électriques du réseau après la mise hors tension du circuit. Contrairement à un disjoncteur, il ne peut pas interrompre le courant de charge ni le courant de défaut. Son rôle est de créer un espace d’isolation visible à des fins de maintenance et de sécurité.

Principe de fonctionnement
Le sectionneur à coupure centrale se compose de deux bras de contact mobiles reliés à des isolateurs.
·Position fermée : les deux bras se rejoignent au centre, établissant ainsi le circuit électrique.
·Position ouverte : les bras s’écartent l’un de l’autre, créant un entrefer clairement visible qui confirme que le circuit est isolé.

Le fonctionnement est généralement assuré par :
·Un mécanisme motorisé (commande à distance)
·Une poignée de commande manuelle
·Des verrouillages électriques avec des disjoncteurs

La séquence de fonctionnement normale est la suivante :
1. Ouvrir le disjoncteur.
2. Vérifier que le courant est nul.
3. Ouvrir le sectionneur à coupure centrale.
4. Fermer l’interrupteur de mise à la terre si une intervention de maintenance est nécessaire.

Composants principaux
· Contacts fixes et mobiles
· Bras conducteurs
· Isolateurs sur poteaux
· Tringlerie de commande
· Mécanisme d’actionnement motorisé (ou commande manuelle)
· Châssis de base
· Indicateur de position mécanique
· Interrupteurs auxiliaires

Caractéristiques
·Offre un écartement d'isolement visible.
·Construction mécanique simple et fiable.
·Faibles besoins d'entretien.
·Adapté aux postes de transformation extérieurs.
·Grande résistance mécanique.
·Excellente isolation électrique en position ouverte.

Tensions nominales typiques
·33 kV Postes de distribution
·66 kV Sous-transmission
·110 kV Postes de transport
·132 kV Réseaux de transport
·220 kV Transport haute tension
·330 kV Très haute tension
·400 kV Postes de très haute tension
·500–765 kV Transport d’énergie à grande échelle

Avantages
·Isolation clairement visible pour la sécurité de l’opérateur.
·Grande fiabilité grâce à une construction simple.
·Coût inférieur à celui des disjoncteurs.
·Adapté aux réseaux haute tension et très haute tension.
·Longue durée de vie.

Limites
·Ne peut pas interrompre le courant de charge.
·Ne peut pas interrompre le courant de défaut.
·Doit toujours être actionné après l’ouverture du disjoncteur associé.
·La commutation sous charge peut provoquer des arcs électriques importants et endommager les équipements.

Applications
Les sectionneurs à coupure centrale sont largement utilisés dans :
·Les postes de transport
·Les postes isolés en air (AIS)
·Les postes de commutation
·Les centrales électriques
·Les postes industriels
·L’isolation des transformateurs
·L’isolation des disjoncteurs
·La sectionnement des barres omnibus

Le sectionneur à coupure centrale est l’un des sectionneurs les plus courants dans les sous-stations isolées à l’air de 72,5 kV à 245 kV. Il offre un moyen fiable et facilement visible d’isoler les équipements pour la maintenance, tout en s’appuyant sur le disjoncteur pour effectuer toutes les tâches d’interruption de courant.
