Sectionneur à double coupure (sectionneur à double coupure)

{{{sourceTextContent.subTitle}}}

Sectionneur à double coupure

{{{sourceTextContent.description}}}

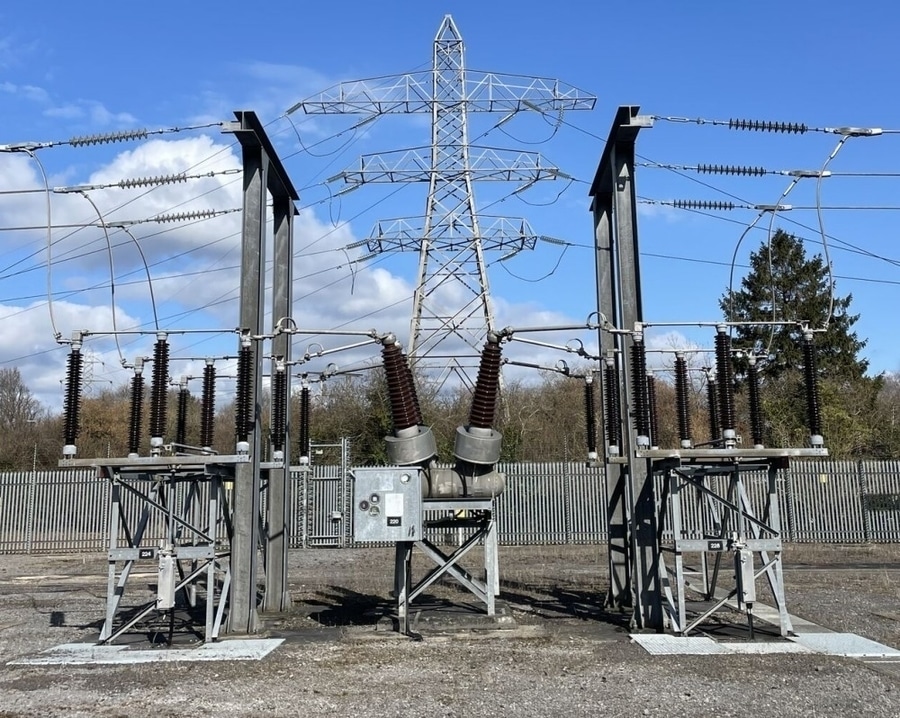

Le sectionneur à double coupure (ou isolateur à double coupure) est un appareil de commutation haute tension utilisé dans les postes de transport et de distribution pour isoler les équipements électriques une fois que le disjoncteur associé a coupé le courant. Lorsqu’il est ouvert, il crée deux intervalles d’air visibles, offrant ainsi des performances d’isolation supérieures à celles d’un sectionneur à coupure centrale.

Principe de fonctionnement
Un sectionneur à double coupure comporte un ensemble de contacts mobiles qui se sépare de deux contacts fixes, créant ainsi deux coupures (intervalles d’air) dans le circuit électrique.
·Position fermée : le contact mobile relie les deux contacts fixes, permettant au courant de circuler.
·Position ouverte : le contact mobile pivote ou s’écarte, créant deux intervalles d’isolation visibles, un de chaque côté.

Comme tous les sectionneurs, il est conçu pour fonctionner uniquement en l’absence de courant de charge.

Séquence de fonctionnement normale
1. Ouvrir le disjoncteur.
2. Vérifier que le circuit est hors tension.
3. Ouvrir le sectionneur à double coupure.
4. Fermer le commutateur de mise à la terre (si une intervention de maintenance est nécessaire).

Composants principaux
· Contacts fixes
· Lame ou pont de contact mobile
· Isolateurs de support
· Mécanisme de commande (manuel ou motorisé)
· Châssis de base
· Tringlerie mécanique
·Indicateur de position
·Commutateurs auxiliaires
·Bornes de raccordement

Caractéristiques
·Deux espaces d'isolement visibles améliorent l'isolation électrique.
·Résistance diélectrique supérieure à celle d'une conception à simple coupure.
·Convient aux réseaux à haute et très haute tension.
·Construction mécanique robuste.
·Grande fiabilité de fonctionnement.
·Peut être commandé localement ou à distance.

Tensions nominales types
·72,5 kV Postes de sous-transmission
·110 kV Postes de transmission
·132 kV Réseaux de distribution
·145 kV Postes haute tension
·220 kV Réseaux de transport
·330 kV Réseaux à très haute tension
·400 kV Postes de très haute tension
·500–765 kV Transport d’électricité à grande échelle

Avantages
·Deux entrefers assurent une meilleure isolation et une sécurité accrue.
·Meilleures performances électriques à des tensions plus élevées.
·Contrainte électrique moindre au niveau de chaque intervalle.
·Conception fiable et durable.
·Longue durée de vie avec un entretien relativement réduit.

Limites
·Ne peut pas interrompre le courant de charge.
·Ne peut pas interrompre le courant de défaut.
·Nécessite un disjoncteur pour mettre le circuit hors tension avant son utilisation.
·Généralement plus complexe et plus volumineux qu’un sectionneur à coupure centrale.

Applications
Les sectionneurs à double coupure sont couramment utilisés pour :
·Les postes de transformation haute tension et très haute tension
·L’isolation des lignes de transport
·L’isolation des transformateurs de puissance
·L’isolation des disjoncteurs
·La commutation et la sectionnement des barres omnibus
·Les postes de commutation
·Installations de production d’électricité

Un sectionneur à double coupure est privilégié dans les sous-stations haute et très haute tension à isolation en air (AIS) car ses deux intervalles d’isolation offrent de meilleures performances diélectriques, une sécurité de fonctionnement renforcée et une plus grande fiabilité pour l’isolation des équipements de transport d’énergie lors des opérations de maintenance.
