Disconnecteur vertical de genou (isolateur vertical de rupture de genou)

{{{sourceTextContent.subTitle}}}

Dispositif de déconnexion verticale du genou

{{{sourceTextContent.description}}}

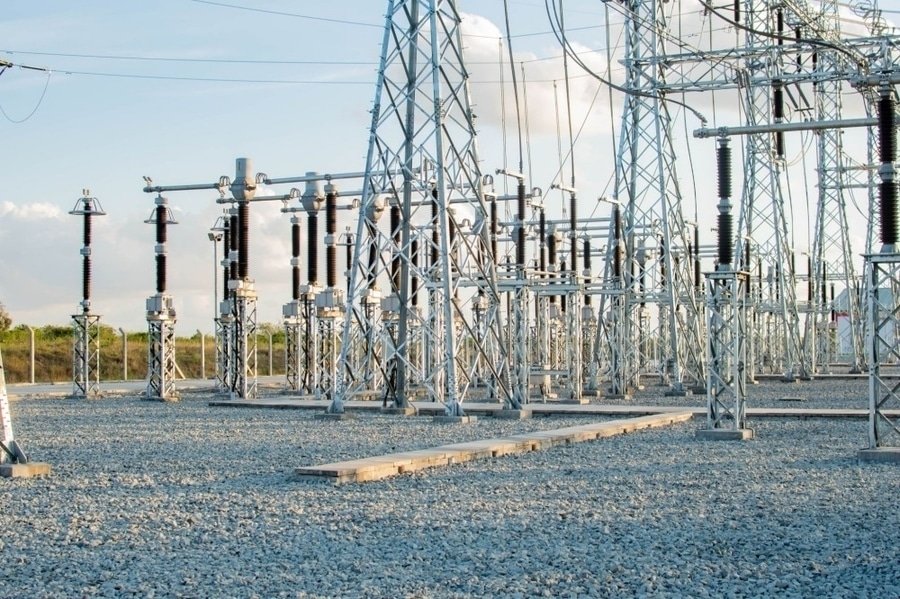

Le sectionneur à genouillère verticale (isolateur à genouillère verticale) est un sectionneur haute tension utilisé dans les postes de transformation extérieurs afin d’assurer une isolation électrique visible des équipements une fois que le disjoncteur associé a coupé le courant. Il est doté d’une articulation à « genou » pivotante qui se replie vers le haut ou vers le bas lors de son fonctionnement, ce qui le rend adapté aux postes de transformation où l’espace horizontal est limité.

Principe de fonctionnement
Le sectionneur à genouillère verticale se compose de deux bras conducteurs reliés par une articulation à genouillère pivotante.

·Position fermée : les bras sont alignés, formant un chemin électrique continu entre les bornes.
·Position ouverte : le mécanisme de commande plie l’articulation en genou, ce qui fait monter le bras supérieur (ou le fait descendre, selon la conception) et crée un entrefer visible assurant l’isolation.

Comme tous les sectionneurs, il n’est pas conçu pour interrompre le courant de charge ou le courant de défaut. Le disjoncteur associé doit d’abord mettre le circuit hors tension.

Séquence de fonctionnement normale
1. Ouvrir le disjoncteur.
2. Vérifier que le circuit est hors tension.
3. Ouvrez le sectionneur à genouillère verticale.
4. Fermez le commutateur de mise à la terre si des travaux de maintenance doivent être effectués.

Composants principaux
· Contacts fixes
· Bras conducteurs supérieur et inférieur
· Articulation à genouillère
· Isolateurs sur poteau
· Tringlerie de commande
· Mécanisme de commande motorisé ou manuel
·Châssis de base
·Indicateur de position
·Interrupteurs auxiliaires

Caractéristiques
·Le mécanisme à genouillère repliable permet un mouvement de manœuvre compact.
·L'écart d'isolement visible renforce la sécurité lors de la maintenance.
·Convient aux sous-stations disposant d'un dégagement horizontal limité.
·Haute fiabilité mécanique.
·Disponible en version à commande manuelle ou motorisée.
·Conçu pour une utilisation en extérieur dans des sous-stations à isolation en air (AIS).

Tensions nominales types
·72,5 kV Distribution et sous-transport
·110 kV Sous-stations de transport
·132 kV Transport d'électricité
·145 kV Sous-stations haute tension
·220 kV Réseaux de transport
·330 kV Sous-stations très haute tension
·400 kV Transport très haute tension

Avantages
·Conception compacte nécessitant moins d’espace horizontal.
·Isolation clairement visible pour la sécurité de l’opérateur.
·Fonctionnement mécanique fiable.
·Bien adapté aux configurations de postes de transformation à espace restreint.
·Longue durée de vie avec un entretien relativement réduit.

Limites
·Ne peut pas interrompre le courant de charge ou de défaut.
·Ne doit être actionné qu’après l’ouverture du disjoncteur.
·Mécaniquement plus complexe que certains modèles de sectionneurs conventionnels.

Applications
Les sectionneurs à genouillère verticaux sont largement utilisés pour :
·Les postes de transformation à isolation en air (AIS)
·L’isolation des lignes de transport
·L’isolation des transformateurs
·L’isolation des disjoncteurs
·La sectionnalisation des barres omnibus
·Les postes de transformation industriels et de service public
·Les installations disposant d’un dégagement horizontal limité

Applications typiques par tension
·72,5–145 kV : sous-stations de distribution et de sous-transport disposant d’un espace limité.
·220–400 kV : sous-stations de transport haute tension nécessitant des configurations compactes.
Réseaux électriques industriels : isolation des transformateurs, des disjoncteurs et des barres omnibus.

Le sectionneur à genouillère verticale allie une isolation visible fiable à un mécanisme de commande compact, ce qui en fait un choix efficace pour les sous-stations à isolation par air où les contraintes d’espace rendent les sectionneurs à ouverture horizontale traditionnels moins adaptés.
