Disconnecteur horizontal au niveau du genou avec point d'isolation visible

{{{sourceTextContent.subTitle}}}

Dispositif de déconnexion horizontale au niveau du genou

{{{sourceTextContent.description}}}

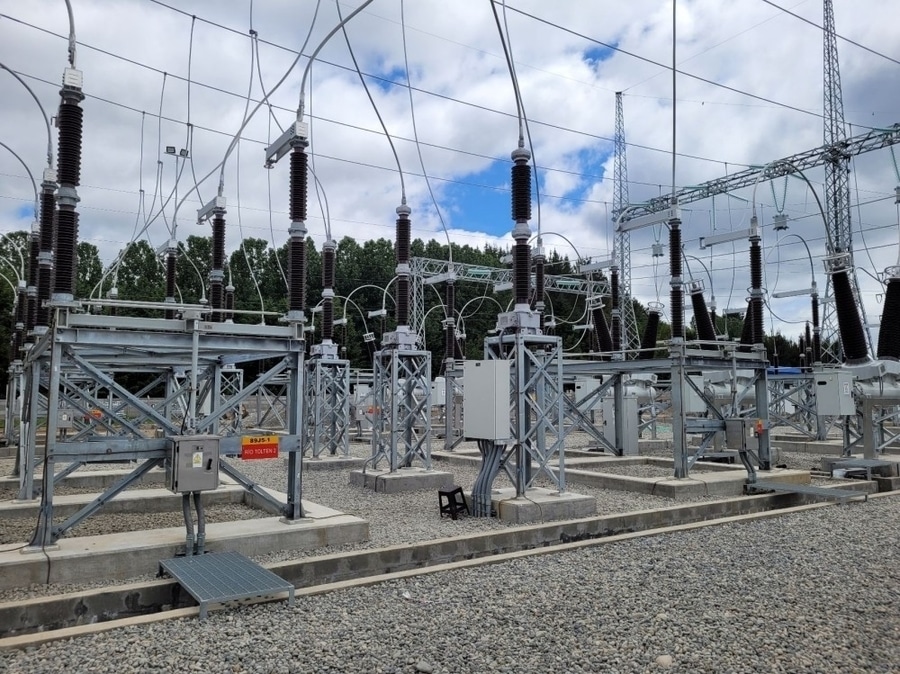

Le sectionneur à genouillère horizontale (isolateur à genouillère horizontale) est un sectionneur haute tension utilisé dans les sous-stations à isolation en air (AIS) afin de fournir un point d'isolation visible pour la sécurité de la maintenance et de l'exploitation. Il utilise un mécanisme à genouillère articulée qui se replie horizontalement lors du fonctionnement, ce qui le rend adapté aux sous-stations où la hauteur libre est limitée.

Principe de fonctionnement
Le sectionneur à genouillère horizontale se compose de deux bras conducteurs reliés par une genouillère articulée.
·Position fermée : les bras sont alignés, formant un chemin électrique continu entre les contacts fixes.
· Position ouverte : le mécanisme de commande fait pivoter l’articulation à genouillère horizontalement, ce qui provoque le repliement des bras et crée un espace d’air visible entre les contacts.

S’agissant d’un sectionneur, il n’est pas capable d’interrompre le courant de charge ni le courant de défaut. Le disjoncteur associé doit d’abord mettre le circuit hors tension.

Séquence de fonctionnement normale
1. Ouvrir le disjoncteur.
2. Vérifier que le circuit est hors tension.
3. Ouvrir le sectionneur à genouillère horizontale.
4. Fermer le commutateur de mise à la terre si des travaux de maintenance sont nécessaires.

Composants principaux
· Contacts fixes
· Bras conducteurs supérieur et inférieur
· Articulation à genouillère
· Isolateurs sur poteau
· Tringlerie de commande
· Mécanisme de commande motorisé ou manuel
· Châssis de base
· Indicateur de position
· Interrupteurs auxiliaires

Caractéristiques
· Le mouvement de repliement horizontal minimise l’espace libre vertical requis.
·Offre un espace d’isolement clairement visible.
·Conception mécanique robuste adaptée aux environnements extérieurs.
·Grande endurance mécanique et fiabilité de fonctionnement.
·Peut être actionné manuellement ou à distance par un entraînement motorisé.
·Convient aux applications haute tension et très haute tension.

Tensions nominales types
·72,5 kV Distribution et sous-transmission
·110 kV Postes de transmission
·132 kV Transmission d'électricité
·145 kV Postes haute tension
·220 kV Réseaux de transport
·330 kV Postes de très haute tension
·400 kV Transport de très haute tension

Avantages
·Nécessite moins d’espace libre vertical que les modèles à ouverture verticale.
·Assure une isolation visuelle fiable.
·Particulièrement adapté aux postes soumis à des restrictions de hauteur.
·Longue durée de vie avec un entretien relativement réduit.
·Fonctionnement fiable dans des conditions environnementales extérieures.

Limites
·Ne peut pas interrompre le courant de charge ni le courant de défaut.
·Ne doit être actionné qu’après l’ouverture du disjoncteur associé.
·La tringlerie mécanique est plus complexe que celle des modèles à coupure centrale simples.

Applications
Les sectionneurs à genouillère horizontaux sont couramment utilisés pour :
·Les sous-stations à isolation dans l’air (AIS)
·L’isolation des lignes de transport
·L’isolation des transformateurs de puissance
·L’isolation des disjoncteurs
·La sectionnalisation des barres omnibus
·Les sous-stations industrielles
·Les installations présentant une hauteur libre limitée

Applications typiques par tension
·72,5–145 kV : sous-stations de distribution et de sous-transport.
·220–400 kV : sous-stations de transport haute tension soumises à des contraintes de hauteur structurelle.
Réseaux électriques industriels : isolation des transformateurs, des disjoncteurs et des barres omnibus lorsque la hauteur libre est restreinte.

Le sectionneur à coude horizontal est choisi lorsqu’un poste électrique nécessite un profil vertical compact tout en offrant un écartement d’isolation sûr et visible. Son mécanisme de repliement horizontal le rend particulièrement utile dans les postes électriques à isolation par air où l’espace libre au-dessus est limité, mais où une isolation fiable des équipements haute tension est essentielle.
