Sectionneur semi-pantographe pour postes de transformation à isolation par air (AIS)

{{{sourceTextContent.subTitle}}}

Sectionneur semi-pantographe

{{{sourceTextContent.description}}}

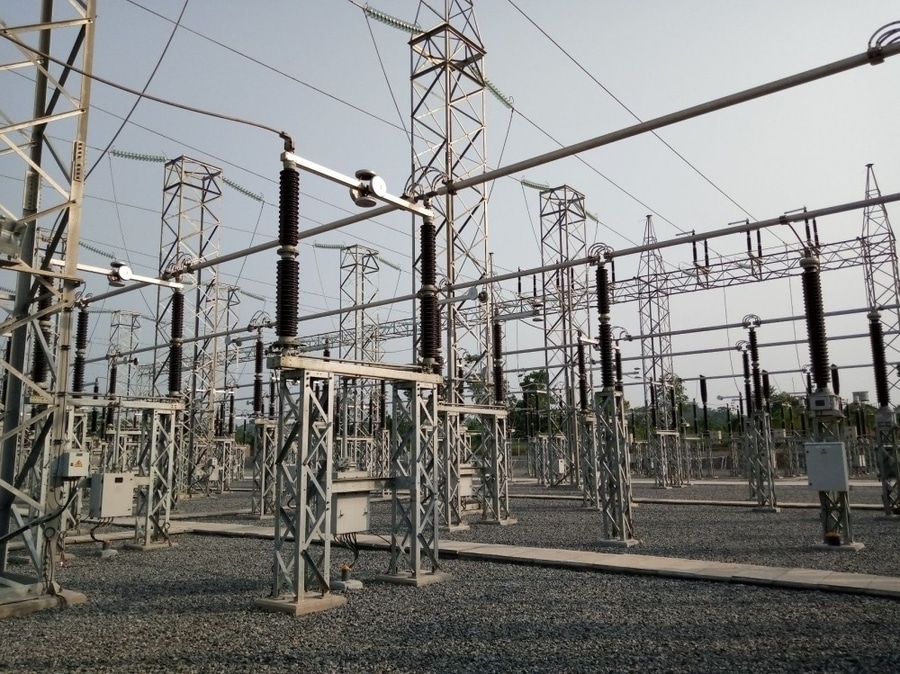

Le sectionneur semi-pantographe (ou isolateur semi-pantographe) est un sectionneur haute tension utilisé dans les sous-stations à isolation en air (AIS) pour assurer l'isolation électrique visible des équipements de transport d'énergie. Il combine les caractéristiques d’un sectionneur classique et d’un mécanisme à pantographe, ce qui le rend particulièrement adapté aux postes de transformation où l’espace est restreint ou lorsque les équipements sont montés à des hauteurs différentes.

Contrairement à un sectionneur à pantographe complet, seul un côté utilise une tringlerie à pantographe, tandis que le côté opposé reste fixe. Cela réduit la complexité mécanique tout en conservant bon nombre des avantages en termes de gain de place.

Principe de fonctionnement
Le sectionneur semi-pantographe utilise un bras pantographe mobile qui s'étend ou se rétracte pour établir ou rompre le contact avec une borne fixe.

·Position fermée : le mécanisme pantographe s’étend vers le haut ou vers l’extérieur, et le contact mobile s’engage avec le contact fixe pour fermer le circuit électrique.
·Position ouverte : le pantographe se rétracte, créant un entrefer clairement visible qui isole l’équipement en toute sécurité.

Comme tous les sectionneurs, il ne doit pas être utilisé pour interrompre un courant de charge ou un courant de défaut. Le disjoncteur associé doit d'abord ouvrir le circuit.

Séquence de fonctionnement normale
1. Ouvrir le disjoncteur.
2. Vérifier que le circuit est hors tension.
3. Ouvrir le sectionneur semi-pantographe.
4. Fermer l'interrupteur de mise à la terre si des travaux de maintenance sont nécessaires.

Composants principaux
·Ensemble de contacts fixes
·Bras mobile du pantographe
·Liaisons conductrices
·Isolateurs sur poteau
·Mécanisme de commande (motorisé ou manuel)
·Tringlerie mécanique
·Châssis de base
·Indicateur de position
·Commutateurs auxiliaires

Caractéristiques
· Mécanisme de pantographe d’un seul côté.
· Encombrement réduit par rapport aux sectionneurs conventionnels.
· Permet des raccordements à différentes hauteurs.
· Offre un espace d’isolement visible.
· Grande fiabilité mécanique.
· Convient à une commande à distance et locale.
· Conçu pour les postes de transformation extérieurs à isolation dans l’air.

Tensions nominales types
·72,5 kV Distribution et sous-transport
·145 kV Sous-stations haute tension
·220 kV Sous-stations de transport
·330 kV Réseaux très haute tension
·400 kV Sous-stations THT
·500–765 kV Transport d’énergie en vrac

Avantages
·Nécessite moins d’espace d’installation que de nombreux modèles conventionnels.
·Plus simple qu’un sectionneur à pantographe complet.
·Permet de raccorder facilement des équipements situés à des hauteurs différentes.
·Hautes performances diélectriques.
·Fonctionnement mécanique fiable et longue durée de vie.
·Idéal pour les sous-stations de conception compacte.

Limites
·Ne peut pas interrompre le courant de charge ni le courant de défaut.
·Plus complexe sur le plan mécanique que les sectionneurs à coupure centrale.
·Coût initial plus élevé que celui des modèles de sectionneurs standard.
·Nécessite une inspection et une lubrification périodiques de la tringlerie du pantographe.

Applications
Les sectionneurs semi-pantographes sont couramment utilisés pour :
·Les sous-stations compactes à isolation en air (AIS)
·Les sous-stations haute tension et très haute tension
·L'isolation des transformateurs
·L'isolation des disjoncteurs
·La commutation des barres omnibus
·Les raccordements entre des équipements situés à des hauteurs différentes
·Les sous-stations où l'espace horizontal est limité

Le sectionneur semi-pantographe offre un compromis pratique entre les sectionneurs traditionnels et les modèles à pantographe complet. Il assure une isolation visible, une installation compacte et la possibilité de raccorder des équipements situés à des hauteurs différentes, ce qui en fait un choix très prisé pour les postes de transformation modernes à isolation dans l’air haute et très haute tension, où l’utilisation efficace de l’espace est primordiale.
