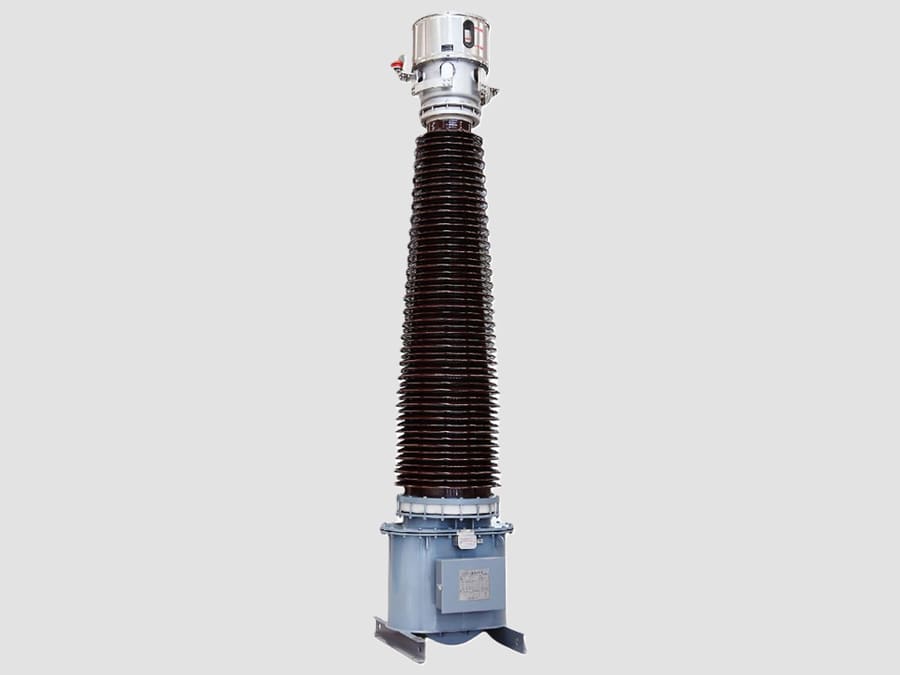

Transformateur de courant de 362 kV (type « en épingle à cheveux »)

{{{sourceTextContent.subTitle}}}

Transformateur de courant de 362 kV

{{{sourceTextContent.description}}}

Le transformateur de courant de 362 kV (type « épingle à cheveux ») est un transformateur de mesure à très haute tension (THT) conçu pour transformer avec précision des courants primaires élevés en courants secondaires normalisés de faible intensité (généralement 1 A ou 5 A) à des fins de comptage, de protection et de surveillance dans les sous-stations de 362 kV. La désignation « en épingle à cheveux » fait référence à la configuration du conducteur primaire, dans laquelle un conducteur en forme de U (épingle à cheveux) traverse le noyau du transformateur.

Fonctions principales
·Mesure du courant – Fournit des signaux de courant précis aux compteurs et aux systèmes de gestion de l’énergie.
·Relais de protection – Fournit des entrées de courant aux relais de protection pour la détection des défauts.
·Isolation électrique – Isole les circuits primaires haute tension des équipements de commande secondaires.
·Surveillance du système – Permet la surveillance par SCADA et la surveillance numérique des sous-stations.

Construction

Un transformateur de courant de type « épingle à cheveux » typique de 362 kV se compose des éléments suivants :

Conducteur primaire en épingle à cheveux
- Conducteur en forme de U à un seul tour.
- Transporte la totalité du courant de ligne.
Enroulements secondaires
- Noyau(x) de mesure à haute précision.
- Noyau(x) de protection à limites de saturation élevées.
- Plusieurs noyaux indépendants peuvent être prévus.
Noyau magnétique
- Acier au silicium à haute perméabilité ou matériau nanocristallin.
- Noyaux séparés pour la mesure et la protection.
Système d’isolation
- Isolation papier-huile ou isolation au gaz SF₆ (applications GIS).
- Rigidité diélectrique élevée pour une tension de service de 362 kV.
Isolateur en porcelaine ou composite
- Soutient le conducteur sous tension.
- Assure l’isolation externe et la distance de fuite.
Système de compensation de volume d’huile
-Un soufflet de compensation ou un conservateur permet de compenser les variations de volume d’huile.
Boîtier de raccordement
-Contient les bornes secondaires.
-Comprend des bornes de mise à la terre et des dispositifs de court-circuitage.

Caractéristiques techniques types
·Tension maximale du système : 362 kV
·Fréquence nominale : 50/60 Hz
·Courant primaire nominal : 200–4 000 A
·Courant secondaire nominal : 1 A ou 5 A
·Classe de précision (mesure) : 0,1, 0,2, 0,2S, 0,5
·Classe de protection : 5P10, 5P20, PX, TPY, TPZ
·Milieu isolant : papier imprégné d’huile ou SF₆
·Ligne de fuite : selon la classe de pollution CEI
·Courant thermique de courte durée : 25–63 kA (généralement 1–3 s)
·Courant dynamique : jusqu’à 160 kA en crête (typique)
·Température ambiante : de −40 °C à +55 °C

Avantages
·Excellente précision de mesure sur une large plage de courants.
·Haute résistance thermique et mécanique en cas de courts-circuits.
·Adapté aux réseaux de transport à très haute tension.
·Fonctionnement fiable à long terme en extérieur.
·Les noyaux multiples permettent d’assurer simultanément le comptage et la protection.
·Faible entretien lorsqu’il est correctement installé.

Applications typiques
·Postes de transport de 362 kV
·Postes de commutation de production d’électricité
·Postes d’interconnexion de réseaux
·Postes de raccordement au réseau des énergies renouvelables
·Postes industriels très haute tension
·Réseaux de transport et de distribution haute tension

Normes applicables
·CEI 61869-1 – Exigences générales relatives aux transformateurs de mesure
·CEI 61869-2 – Transformateurs de courant
·IEEE C57.13 – Transformateurs de mesure
·CEI 60044-1 (norme obsolète, largement remplacée par la CEI 61869-2)
·Raccordement primaire type

Le transformateur de courant de type « hair-pin » de 362 kV est un composant essentiel des postes de transformation à très haute tension. Il assure une mesure précise du courant, fournit des signaux de protection fiables et garantit une isolation électrique sûre, tout en résistant aux conditions électriques et environnementales exigeantes des réseaux de transport modernes.
