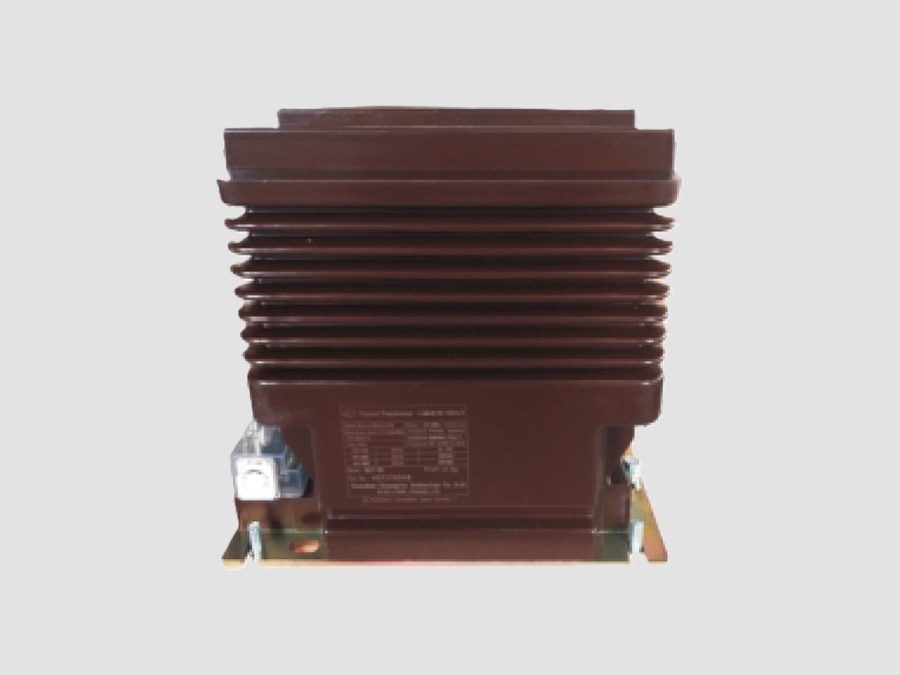

Transformateur de courant 24 kV (modèle d'intérieur)

{{{sourceTextContent.subTitle}}}

Transformateur de courant 24 kV

{{{sourceTextContent.description}}}

Le transformateur de courant 24 kV (type intérieur) est un transformateur de mesure moyenne tension conçu pour les réseaux électriques de 24 kV ; il est couramment utilisé sur les réseaux de distribution de 22 kV et 20 kV. Il convertit avec précision un courant primaire élevé en un courant secondaire normalisé (généralement 1 A ou 5 A) à des fins de comptage, de protection, de surveillance et de commande, tout en assurant une isolation électrique totale entre les circuits primaire et secondaire.

Les transformateurs de courant d'intérieur sont généralement installés dans des appareillages de commutation à enveloppe métallique, des unités en boucle (RMU), des centres de commande de moteurs (MCC) et des sous-stations intérieures. Ils sont généralement fabriqués à partir d'une isolation en résine époxy moulée sous vide, qui offre une excellente rigidité diélectrique, une grande durabilité mécanique et une résistance à l'humidité et à la contamination.

Fonctions principales
·Mesure le courant de ligne avec une grande précision.
·Fournit des signaux de courant aux relais de protection.
·Assure l’isolation électrique entre les circuits moyenne tension et basse tension.
·Prend en charge le comptage d’énergie, les systèmes SCADA et la surveillance de la qualité de l’énergie.
·Détecte les surcharges, les courts-circuits et les défauts à la terre.

Construction
Un transformateur de courant intérieur typique de 24 kV se compose des éléments suivants :
Conducteur primaire
- Barre omnibus ou câble passant à travers la fenêtre du TC.
- Des versions à enroulement primaire sont disponibles pour les applications à faible courant.
Noyau magnétique
- Fabriqué en acier au silicium à haute perméabilité ou en matériau nanocristallin.
-Conçu pour un faible courant d’excitation et des pertes dans le noyau minimales.
Enroulements secondaires
-Enroulement de comptage pour une mesure précise de l’énergie.
-Enroulement de protection pour le déclenchement des relais en cas de défaut.
-Plusieurs noyaux secondaires indépendants disponibles.
Isolation en résine époxy
-La résine époxy moulée sous vide encapsule les composants actifs.
-Offre une excellente rigidité diélectrique et une protection mécanique.
-Sans entretien et ignifuge.
Socle de montage
-Conception compacte pour une installation à l’intérieur des tableaux de commutation.
-Adapté à un montage horizontal ou vertical en fonction de la conception de l’équipement.
Bornier secondaire
-Bornes secondaires clairement identifiées.
-Comprend un point de mise à la terre et des dispositifs de court-circuitage pour une maintenance en toute sécurité.

Caractéristiques techniques types
·Tension nominale : 24 kV
·Tension maximale du système : 24 kV
·Tension nominale du système : 22 kV
·Fréquence : 50/60 Hz
·Courant primaire : 5–3 000 A
·Courant secondaire : 1 A ou 5 A
·Classe de précision : 0,2, 0,2S, 0,5, 1,0, 5P10, 5P20, 10P10, PX
·Charge nominale : 2,5–30 VA
·Courant thermique de courte durée : jusqu’à 31,5 kA (1 s)
·Courant dynamique : jusqu’à 80 kA en crête
·Type d’isolation : résine époxy moulée sous vide
·Installation : en intérieur

Principe de fonctionnement
1. Le conducteur primaire achemine le courant du réseau à travers ou autour du noyau magnétique.
2. Le courant primaire génère un flux magnétique proportionnel au courant de ligne.
3. Le flux magnétique induit un courant secondaire proportionnel selon le rapport de transformation du transformateur de courant.
4. Le courant secondaire normalisé (1 A ou 5 A) est fourni aux compteurs, aux relais de protection et aux systèmes de surveillance.
5. Le transformateur assure l’isolation électrique tout en garantissant une transformation précise du courant.

Avantages
· Conception compacte adaptée aux appareillages de commutation en intérieur.
· Haute précision de mesure et de protection.
· Isolation en résine époxy ne nécessitant aucun entretien.
· Excellente résistance à l’humidité, à la poussière et au vieillissement.
· Haute résistance thermique et aux courts-circuits dynamiques.
· Installation et remplacement faciles.
· Longue durée de vie, dépassant généralement 25 ans.
· Respectueux de l’environnement, sans huile isolante ni gaz SF₆.

Applications typiques
·Postes de distribution 22 kV
·Réseaux de distribution 20 kV
·Appareillages de commutation à enveloppe métallique
·Unités en anneau (RMU)
·Systèmes de distribution d’énergie industrielle
·Bâtiments commerciaux
·Systèmes de distribution d’énergie renouvelable
·Centres de données et infrastructures critiques

Normes applicables
·CEI 61869-1 – Transformateurs de mesure – Exigences générales
·CEI 61869-2 – Transformateurs de courant
·IEEE C57.13 – Transformateurs de mesure
·CEI 60044-1 – Norme obsolète (remplacée par la norme CEI 61869-2)

Caractéristiques nominales types
·Classe de tension : 24 kV
·Tension du réseau : 20–22 kV
·Rapport de courant : 50/5 A, 100/5 A, 200/5 A, 400/5 A, 800/1 A, 2 000/1 A
·Précision de mesure : classe 0,2S
·Précision de protection : 5P20 ou PX
·Charge nominale : 5–20 VA
·Installation : appareillage de commutation en intérieur

Caractéristiques principales
·L’isolation en résine époxy moulée sous vide garantit d’excellentes performances diélectriques et mécaniques.
·Disponible en configurations « à fenêtre », « à primaire en barre » et « à primaire bobiné ».
·Conception compacte pour une installation à l’intérieur d’appareillages de commutation moyenne tension et d’unités de commutation rempotables (RMU).
·Haute résistance aux décharges partielles, aux vibrations, à l’humidité et au vieillissement thermique.
·Prend en charge plusieurs noyaux de mesure et de protection au sein d’une même unité.
·Entièrement conforme aux normes IEC et IEEE modernes relatives aux transformateurs de mesure moyenne tension.

Le transformateur de courant 24 kV (type intérieur) est un transformateur de mesure compact et sans entretien, conçu pour les réseaux de distribution intérieurs de 20 kV et 22 kV. Son isolation en résine époxy, sa grande précision de mesure, son excellente résistance aux courts-circuits et ses performances fiables à long terme en font un choix idéal pour les postes de distribution, les installations industrielles, les bâtiments commerciaux et les installations d'énergie renouvelable.
