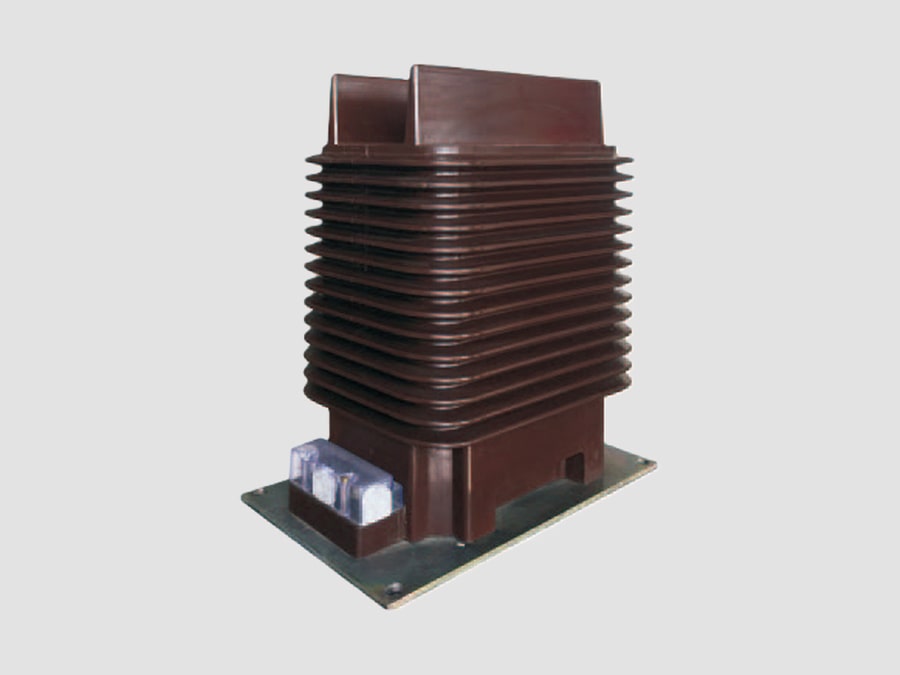

Transformateur de courant 36 kV (modèle d'intérieur)

{{{sourceTextContent.subTitle}}}

Transformateur de courant 36 kV

{{{sourceTextContent.description}}}

Le transformateur de courant de 36 kV (type intérieur) est un transformateur de mesure moyenne tension conçu pour les réseaux électriques de 36 kV ; il est généralement utilisé sur les réseaux de distribution et de sous-transport de 33 kV. Il convertit avec précision un courant primaire élevé en un courant secondaire normalisé (généralement 1 A ou 5 A) à des fins de comptage, de protection, de surveillance et de commande, tout en assurant une isolation électrique totale entre le circuit primaire haute tension et les équipements secondaires basse tension.

Les transformateurs de courant d'intérieur sont largement installés dans les appareillages de commutation à enveloppe métallique, les tableaux de distribution, les unités en boucle (RMU), les centres de commande de moteurs (MCC) et les sous-stations intérieures. La plupart des appareils modernes sont fabriqués à partir d'une isolation en résine époxy moulée sous vide, offrant une excellente rigidité diélectrique, une grande durabilité mécanique, une résistance à l'humidité et un fonctionnement sans entretien.

Fonctions principales
·Mesure le courant de ligne avec une grande précision.
·Fournit des signaux de courant aux relais de protection.
·Assure l’isolation électrique entre les circuits primaire et secondaire.
·Prend en charge le comptage d’énergie, les systèmes SCADA et la surveillance de la qualité de l’énergie.
·Détecte les surcharges, les courts-circuits et les défauts à la terre.

Construction
Un transformateur de courant intérieur typique de 36 kV se compose des éléments suivants :
Conducteur primaire
- Barre omnibus ou câble passant à travers la fenêtre du transformateur.
- Des versions à enroulement primaire sont disponibles pour les applications à faible courant.
Noyau magnétique
- Fabriqué à partir d’acier au silicium à haute perméabilité ou d’un matériau nanocristallin.
-Conçu pour un faible courant d’excitation et des pertes dans le noyau minimales.
Enroulements secondaires
-Enroulement de mesure pour une mesure précise du courant.
-Enroulement de protection pour le déclenchement des relais en cas de défaut.
-Plusieurs noyaux secondaires indépendants peuvent être fournis.
Isolation en résine époxy
-Les composants actifs sont encapsulés dans de la résine époxy moulée sous vide.
-Offre une excellente rigidité diélectrique, un soutien mécanique et une protection contre les agressions environnementales.
-Ignifuge et sans entretien.
Socle de montage
-Conception compacte pour une installation à l’intérieur des cellules d’appareillage.
-Convient à un montage horizontal ou vertical selon la configuration de l’équipement.
Bornier secondaire
-Bornes secondaires clairement identifiées.
-Comprend un point de mise à la terre et des dispositifs de court-circuitage pour une maintenance en toute sécurité.

Caractéristiques techniques types
·Tension nominale : 36 kV
·Tension maximale du réseau : 40,5 kV
·Tension nominale du réseau : 33 kV
·Fréquence : 50/60 Hz
·Courant primaire : 5–4 000 A
·Courant secondaire : 1 A ou 5 A
·Classe de précision : 0,2, 0,2S, 0,5, 1,0, 5P10, 5P20, 10P10, PX
·Charge nominale : 2,5–30 VA
·Courant thermique de courte durée : jusqu’à 31,5 kA (1 s)
·Courant dynamique : jusqu’à 80 kA en crête
·Type d’isolation : résine époxy moulée sous vide
·Installation : en intérieur

Principe de fonctionnement
1. Le conducteur primaire achemine le courant du réseau à travers ou autour du noyau magnétique.
2. Le courant primaire génère un flux magnétique proportionnel au courant de ligne.
3. Le flux magnétique induit un courant secondaire proportionnel selon le rapport de transformation du transformateur de courant.
4. Le courant secondaire normalisé (1 A ou 5 A) est fourni aux appareils de mesure, aux relais de protection et aux équipements de surveillance.
5. L’isolation électrique entre les circuits primaire et secondaire garantit un fonctionnement sûr des instruments connectés.

Avantages
· Conception compacte adaptée aux appareillages de commutation en intérieur.
· Haute précision de mesure et de protection.
· Isolation en résine époxy ne nécessitant aucun entretien.
· Excellente résistance à l’humidité, à la poussière et au vieillissement thermique.
· Haute résistance thermique et dynamique aux courts-circuits.
· Installation et remplacement faciles.
· Longue durée de vie, dépassant généralement 25 ans.
· Respectueux de l’environnement, sans huile isolante ni gaz SF₆.

Applications typiques
·Postes de distribution de 33 kV
·Appareillages de commutation à enveloppe métallique
·Unités en anneau (RMU)
·Réseaux de distribution d’énergie industrielle
·Postes de collecte d’énergie renouvelable
·Établissements commerciaux et institutionnels
·Installations minières et industries lourdes
·Centres de données et infrastructures critiques

Normes applicables
·CEI 61869-1 – Transformateurs de mesure – Exigences générales
·CEI 61869-2 – Transformateurs de courant
·IEEE C57.13 – Transformateurs de mesure
·CEI 60044-1 – Norme obsolète (remplacée par la CEI 61869-2)

Caractéristiques nominales types
·Classe de tension : 36 kV
·Tension maximale du réseau : 40,5 kV
·Tension du réseau : 33 kV
·Rapport de courant : 50/5 A, 100/5 A, 200/5 A, 400/5 A, 1 000/1 A, 2 000/1 A, 3 000/1 A
·Précision de mesure : classe 0,2S
·Précision de protection : 5P20 ou PX
·Charge nominale : 5–20 VA
·Installation : appareillage de commutation en intérieur

Caractéristiques principales
·L'isolation en résine époxy moulée sous vide offre des performances diélectriques et mécaniques supérieures.
·Disponible en configurations « à fenêtre », « à primaire en barre » et « à primaire bobiné ».
·Ses dimensions compactes permettent une installation aisée dans les appareillages de commutation moyenne tension.
·Haute résistance aux décharges partielles, aux vibrations, à l’humidité et aux cycles thermiques.
·Prend en charge plusieurs noyaux de mesure et de protection au sein d’un même transformateur.
·Entièrement conforme aux normes IEC et IEEE modernes relatives aux transformateurs de mesure moyenne tension.

Le transformateur de courant 36 kV (type intérieur) est un transformateur de mesure fiable, compact et sans entretien, spécialement conçu pour les réseaux de distribution intérieurs de 33 kV. Grâce à son isolation en résine époxy moulée sous vide, à sa grande précision de mesure, à son excellente résistance aux courts-circuits et à sa fiabilité opérationnelle à long terme, il constitue une solution idéale pour les sous-stations électriques, les installations industrielles, les centrales d’énergie renouvelable et les réseaux de distribution d’électricité commerciaux.
