Transformateur de courant résiduel (RCT) conçu pour détecter le courant résiduel (de fuite à la terre) dans les installations électriques

{{{sourceTextContent.subTitle}}}

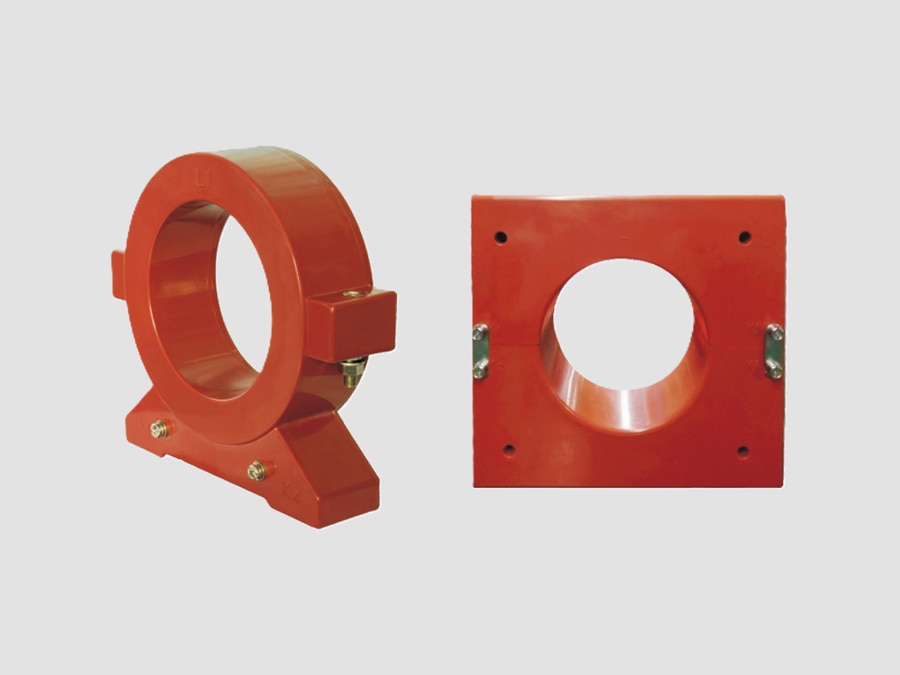

Transformateur de courant résiduel (RCT)

{{{sourceTextContent.description}}}

Le transformateur de courant résiduel (RCT), également appelé transformateur de courant à équilibrage de noyau (CBCT) ou transformateur de courant de séquence zéro (ZSCT), est un transformateur de mesure spécialisé conçu pour détecter le courant résiduel (de fuite à la terre) dans les réseaux électriques. Contrairement aux transformateurs de courant classiques qui mesurent le courant de charge, un RCT mesure la somme vectorielle de tous les courants de phase et du courant de neutre. Dans des conditions normales de fonctionnement, cette somme est nulle. En cas de défaillance d’isolation ou de défaut à la terre, le déséquilibre qui en résulte (courant résiduel) est détecté et utilisé pour déclencher des relais de protection ou des dispositifs différentiels.

Les RCT sont largement utilisés dans les réseaux de distribution basse et moyenne tension, les alimentations de moteurs, les générateurs, les transformateurs, les appareillages de commutation et les installations industrielles afin d’assurer une protection sensible contre les défauts à la terre.

Fonctions principales
·Détecte le courant de fuite à la terre (défaut à la terre).
·Assure une protection sensible contre les défauts à la terre.
·Fournit des signaux de courant résiduel aux relais de protection.
·Renforce la sécurité du personnel et des équipements.
·Prévient les risques d’incendie causés par des défaillances d’isolation.
·Permet la coordination sélective de la protection.

Construction
Un transformateur de courant résiduel type se compose des éléments suivants :
Noyau magnétique toroïdal
- Noyau en acier au silicium à haute perméabilité ou nanocristallin.
- Détecte le flux magnétique créé par le courant résiduel.
Enroulement secondaire
- Enroulé uniformément autour du noyau toroïdal.
- Produit un courant ou une tension secondaire proportionnelle destinée aux relais de protection.
Circuit primaire
- Pas d’enroulement primaire dédié.
- Tous les conducteurs de phase (et le neutre, le cas échéant) traversent le centre du noyau toroïdal.
Boîtier en résine époxy ou en thermoplastique
- Assure l’isolation électrique et la protection mécanique.
- Adapté aux appareillages de commutation et aux tableaux de commande en intérieur.
Bornier secondaire
-Permet le raccordement aux relais de défaut à la terre ou de courant résiduel.
-Bornes de polarité et de mise à la terre clairement identifiées.

Caractéristiques techniques types
·Tension nominale du système : jusqu’à 36 kV (installation isolée)
·Fréquence : 50/60 Hz
·Courant nominal secondaire : 1 A ou 5 A (selon le type de relais)
·Courant résiduel de fonctionnement : de 30 mA à plusieurs centaines d'ampères (selon l'application)
·Classe de précision : 1, 3, 5P, PX (selon l'application)
·Matériau du noyau : acier au silicium ou nanocristallin
·Isolation : résine époxy ou thermoplastique
·Installation : en intérieur
·Diamètre de la fenêtre : 35 à 300 mm ou plus

Avantages
·Détection extrêmement sensible des défauts à la terre.
·Détecte les courants de fuite très faibles.
·Haute immunité aux courants de charge symétriques.
·Conception toroïdale compacte.
·Fonctionnement sans entretien.
·Installation aisée autour de câbles ou de barres omnibus existants.
·Haute fiabilité et longue durée de vie.
·Améliore la sécurité électrique et la fiabilité du système.

Applications typiques
·Appareillage de moyenne tension
·Tableaux de distribution basse tension
·Systèmes de protection des moteurs
·Protection des transformateurs
·Protection des générateurs
·Unités en anneau (RMU)
·Installations industrielles
·Bâtiments commerciaux
·Systèmes d’énergie renouvelable
·Centres de données et infrastructures électriques critiques

Normes applicables
·CEI 61869-2 – Transformateurs de courant
·CEI 61869-1 – Exigences générales relatives aux transformateurs de mesure
·CEI 60044-1 – Norme obsolète (remplacée par la CEI 61869-2)
·CEI 60947-2 – Appareillage de commutation et de commande à basse tension
·CEI 60255 – Relais de mesure et équipements de protection

Caractéristiques principales
·Mesure uniquement le courant résiduel (de zéro séquence) plutôt que le courant de chaque phase.
·Tous les conducteurs de phase (et le neutre, le cas échéant) traversent un seul noyau toroïdal.
·Disponible en versions à noyau monobloc et à noyau divisé pour les nouvelles installations ou les mises à niveau.
·Compatible avec les relais de protection numériques, les relais de défaut à la terre et les disjoncteurs différentiels (RCD).
·Haute résistance aux interférences électromagnétiques et aux champs magnétiques externes.
·Conception ne nécessitant aucun entretien, offrant une excellente stabilité à long terme.

Un transformateur de courant résiduel (RCT) est un dispositif de protection hautement sensible utilisé pour détecter les fuites à la terre et les défauts à la terre en mesurant le déséquilibre des courants circulant dans tous les conducteurs. Sa conception toroïdale compacte, sa haute sensibilité et sa compatibilité avec les relais de protection modernes en font un composant essentiel pour garantir la sécurité électrique, protéger les équipements et améliorer la fiabilité des réseaux électriques basse et moyenne tension.
