Transformateur de courant 12 kV (modèle pour usage extérieur)

{{{sourceTextContent.subTitle}}}

Transformateur de courant 12 kV

{{{sourceTextContent.description}}}

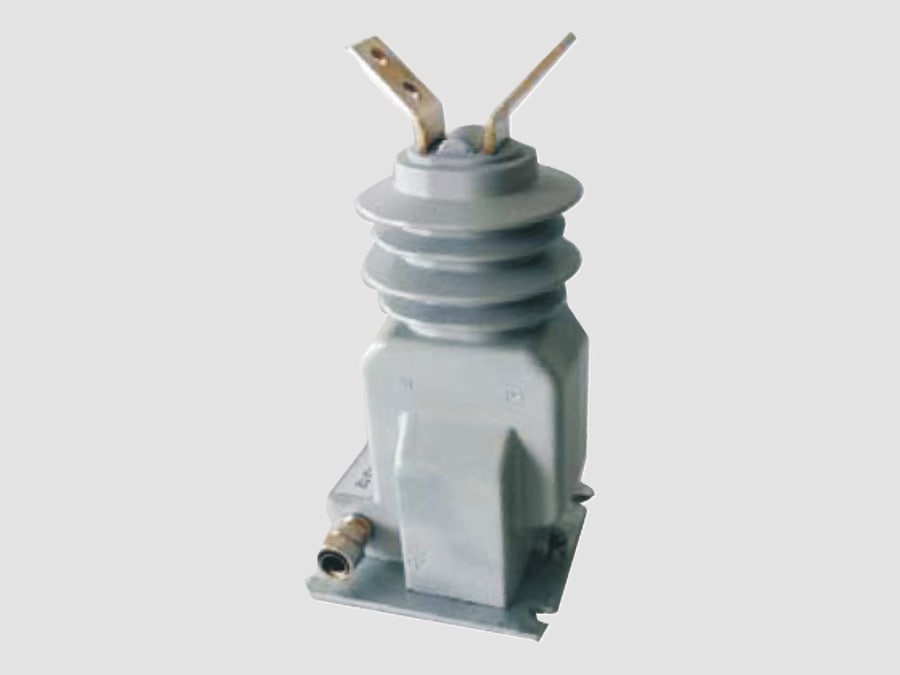

Le transformateur de courant 12 kV (type extérieur) est un transformateur de mesure moyenne tension conçu pour les réseaux électriques de 12 kV (couramment utilisé sur les réseaux de distribution de 11 kV) et installé dans des sous-stations extérieures, des structures montées sur poteaux et des postes de couplage à ciel ouvert. Il convertit un courant primaire élevé en un courant secondaire normalisé (généralement 1 A ou 5 A) à des fins de comptage, de protection et de contrôle, tout en assurant une isolation électrique sûre entre le système primaire haute tension et les dispositifs secondaires.

Contrairement aux transformateurs de courant en époxy pour usage intérieur, les transformateurs de courant pour usage extérieur sont conçus pour résister à la pluie, aux rayons UV, à la pollution, aux variations de température, aux charges dues au vent et aux impulsions de foudre, ce qui les rend adaptés aux conditions environnementales difficiles.

Fonctions principales
·Mesure le courant de ligne dans les réseaux de distribution extérieurs
·Fournit des signaux de courant aux relais de protection
·Permet le comptage d’énergie et la surveillance de la charge
·Assure l’isolation entre les réseaux HT et BT
·Détecte les surcharges, les courts-circuits et les défauts à la terre

Construction
Un transformateur de courant extérieur typique de 12 kV se compose des éléments suivants :
Conducteur primaire
-Le jeu de barres ou le conducteur de ligne traverse le noyau du TC
-Peut être de type barre ou bobiné selon la conception
Noyau magnétique
-Acier au silicium à haute perméabilité ou matériau nanocristallin
-Conçu pour une mesure précise et de faibles pertes
Enroulements secondaires
-Noyau de mesure pour la précision
-Noyau de protection pour les conditions de défaut
-Possibilité de plusieurs noyaux
Système d’isolation
- Isolateur en porcelaine (traditionnel) ou en composite de caoutchouc silicone (moderne)
- Conçu pour résister à une forte pollution et à l’exposition en extérieur
- Isolation à l’huile ou à la résine époxy (selon la conception)
- Modèles à immersion dans l’huile pour une plus grande stabilité
- Modèles à résine époxy pour des installations extérieures compactes
Socle et structure de montage
- Socle en acier pour montage sur poteau ou au sol
- Conçu pour assurer la stabilité mécanique et la résistance sismique
Boîtier de raccordement secondaire
- Boîtier étanche aux intempéries
- Comprend des liaisons de mise à la terre et de court-circuit

Caractéristiques techniques types
·Paramètre : Valeur type
·Tension nominale : 12 kV
·Tension maximale du réseau : 12 kV
·Tension du réseau : 11 kV
·Fréquence : 50/60 Hz
·Courant primaire : 5–3 000 A
·Courant secondaire : 1 A ou 5 A
·Classe de précision : 0,2, 0,5, 1,0, 5P10, 5P20, PX
·Charge nominale : 5 à 20 VA
·Courant thermique de courte durée : jusqu’à 25–31,5 kA (1 s)
·Courant dynamique : jusqu’à 63–80 kA en crête
·Type d’isolation : porcelaine / composite / à huile
·Installation : en extérieur (montage sur poteau ou en sous-station)

Principe de fonctionnement
·Le conducteur primaire achemine le courant du réseau à travers le noyau du transformateur de courant
·Le courant génère un flux magnétique dans le noyau
·Ce flux induit un courant secondaire proportionnel
·Le signal de sortie (1 A ou 5 A) est transmis aux compteurs ou aux relais de protection
·L'isolation électrique garantit un fonctionnement sûr des circuits secondaires

Avantages
·Conçu pour les environnements extérieurs difficiles
·Haute résistance d'isolation contre la foudre et la pollution
·Performances fiables en matière de comptage et de protection
·Longue durée de vie (généralement 25 à 30 ans et plus)
·Adapté aux installations sur poteau et en sous-station
·Plusieurs options d’isolation (porcelaine ou composite)
·Faibles besoins d’entretien

Applications typiques
·Réseaux de distribution aériens de 11 kV
·Sous-stations de distribution extérieures
·Systèmes de protection des transformateurs montés sur poteaux
·Protection des lignes d’alimentation des réseaux publics
·Postes de sectionnement industriels en extérieur
·Systèmes de collecte d’énergie renouvelable (solaire/éolien)
·Réseaux d’électrification rurale

Normes applicables
·CEI 61869-1 – Transformateurs de mesure – Exigences générales
·CEI 61869-2 – Transformateurs de courant
·IEEE C57.13 – Transformateurs de mesure
·CEI 60044-1 – Norme héritée

Configurations typiques des noyaux
·Noyau de comptage Mesure de l’énergie facturable
·Noyau de protection Protection contre les surintensités et les défauts à la terre
·Noyau de secours (en option) Schéma de protection redondant

Caractéristiques principales
·Conception résistante aux intempéries pour une installation en extérieur
·Résilience mécanique élevée pour résister aux charges éoliennes et sismiques
·Disponible avec une isolation en porcelaine ou en composite polymère
·Prend en charge plusieurs noyaux secondaires
·Convient aux postes de transformation montés sur poteau ou au sol
·Haute fiabilité dans les environnements pollués ou côtiers

Un transformateur de courant extérieur de 12 kV est un transformateur de mesure robuste et fiable utilisé dans les réseaux de distribution de 11 kV. Il est conçu pour résister aux contraintes environnementales tout en assurant une mesure précise du courant et une protection fiable dans les réseaux électriques extérieurs.
