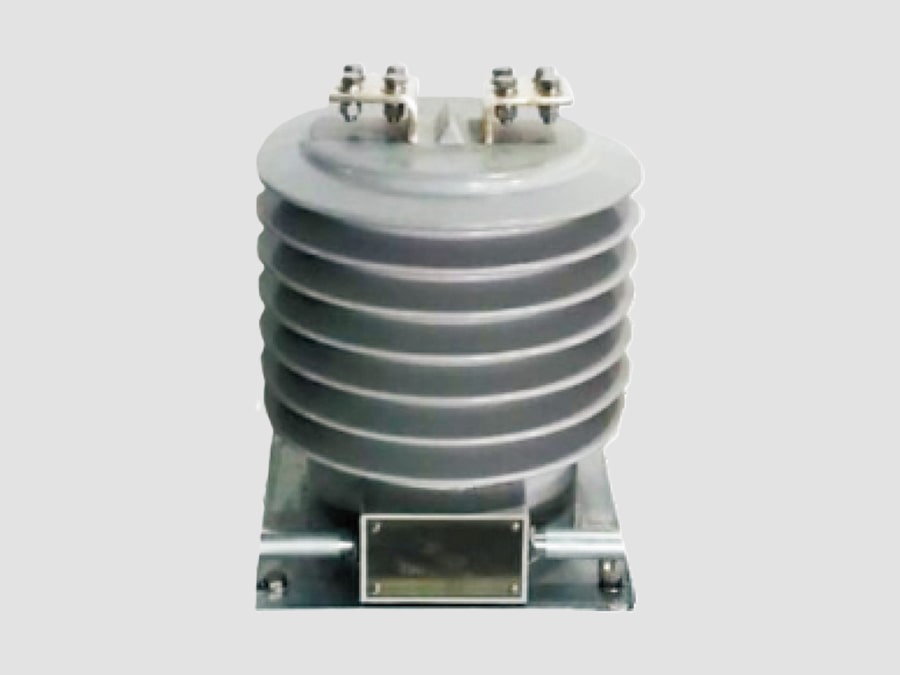

Transformateur de courant 24 kV (modèle pour usage extérieur)

{{{sourceTextContent.subTitle}}}

Transformateur de courant 24 kV

{{{sourceTextContent.description}}}

Le transformateur de courant 24 kV (type extérieur) est un transformateur de mesure moyenne tension conçu pour les réseaux électriques de 24 kV, généralement utilisé sur les réseaux de distribution de 22 kV. Il est installé dans des postes de transformation extérieurs, sur des structures montées sur poteaux et dans des postes de commutation à ciel ouvert afin de mesurer un courant primaire élevé et de le convertir en un courant secondaire normalisé (généralement 1 A ou 5 A) destiné aux systèmes de comptage, de protection et de contrôle.

Il est spécialement conçu pour résister à des conditions environnementales difficiles telles que la pluie, le rayonnement UV, la pollution, les charges dues au vent et les impulsions de foudre, ce qui le rend adapté aux applications extérieures dans les réseaux publics et l'industrie.

Fonctions principales
·Mesure le courant de ligne dans les réseaux MT extérieurs
·Fournit des signaux de courant aux relais de protection
·Permet le comptage d'énergie et la surveillance de la charge
·Assure l’isolation électrique entre les systèmes HT et BT
·Détecte les surcharges, les courts-circuits et les défauts à la terre

Construction
Un transformateur de courant extérieur typique de 24 kV se compose des éléments suivants :

Conducteur primaire
-Barre omnibus ou conducteur de ligne traversant le noyau du TC
-Conception primaire de type barre ou bobiné
Noyau magnétique
- Noyau en acier au silicium à haute perméabilité ou nanocristallin
- Garantit une mesure précise et de faibles pertes
Enroulements secondaires
- Noyau de comptage pour la précision
- Noyau de protection pour la détection des défauts
- Possibilité d’intégrer plusieurs noyaux dans une même unité
Système d’isolation
- Isolateur en porcelaine (traditionnel) ou en composite de caoutchouc silicone (moderne)
-Conçu pour résister à une forte pollution et à une utilisation en extérieur
Milieu isolant
-Modèles à immersion dans l’huile ou isolés à la résine époxy selon le fabricant
Structure de base métallique
-Base en acier galvanisé pour montage sur poteau ou au sol
-Conçue pour offrir résistance mécanique et stabilité
Boîtier de raccordement secondaire
-Boîtier étanche aux intempéries pour le câblage secondaire
-Comprend des liaisons de mise à la terre et de court-circuit

Caractéristiques techniques types
·Paramètre : Valeur type
·Tension nominale : 24 kV
·Tension maximale du système : 24 kV
·Tension du système : 22 kV
·Fréquence : 50/60 Hz
·Courant primaire : 5–3 000 A
·Courant secondaire : 1 A ou 5 A
·Classe de précision : 0,2, 0,5, 1,0, 5P10, 5P20, PX
·Charge nominale : 5–20 VA
·Courant thermique de courte durée : jusqu’à 31,5 kA (1 s)
·Courant dynamique : jusqu’à 80 kA en crête
·Type d’isolation : porcelaine / composite / à huile
·Installation : en extérieur (montage sur poteau ou en sous-station)

Principe de fonctionnement
·Le conducteur primaire achemine le courant de charge à travers le noyau du transformateur de courant
·Le courant génère un flux magnétique dans le noyau
·Ce flux induit un courant secondaire proportionnel
·La sortie secondaire (1 A ou 5 A) est transmise aux compteurs et aux relais
·L'isolation électrique garantit un fonctionnement sûr des systèmes de protection

Avantages
·Conçu pour les environnements extérieurs difficiles
·Haute résistance à la pollution, aux UV et à l'humidité
·Performances fiables en matière de comptage et de protection
·Longue durée de vie (généralement 25 à 30 ans et plus)
·Adapté à une utilisation sur poteau et en sous-station
·Plusieurs options d’isolation (porcelaine ou composite)
·Faibles besoins d’entretien

Applications typiques
·Réseaux de distribution 22 kV
·Sous-stations de distribution extérieures
·Protection des transformateurs montés sur poteau
·Systèmes de protection des lignes d’alimentation des réseaux publics
·Postes de coupure industriels en extérieur
·Systèmes de captage d’énergie renouvelable (solaire/éolienne)
·Projets d’électrification rurale

Normes applicables
·CEI 61869-1 – Transformateurs de mesure – Exigences générales
·CEI 61869-2 – Transformateurs de courant
·IEEE C57.13 – Transformateurs de mesure
·CEI 60044-1 – Norme héritée

Configurations typiques des noyaux
·Noyau de comptage Mesure de l’énergie facturable
·Noyau de protection Protection contre les surintensités et les défauts à la terre
·Noyau de secours (en option) Schémas de protection redondants

Caractéristiques principales
·Conception résistante aux intempéries pour une installation en extérieur
·Résilience mécanique élevée face aux charges éoliennes et sismiques
·Disponible avec des isolateurs en porcelaine ou en composite
·Prend en charge plusieurs noyaux secondaires
·Adapté aux postes de transformation montés sur poteau et au sol
·Haute fiabilité dans les environnements pollués ou côtiers

Un transformateur de courant extérieur 24 kV est un transformateur de mesure robuste et fiable utilisé dans les réseaux de distribution 22 kV. Il est conçu pour fonctionner dans des environnements extérieurs difficiles tout en assurant une mesure précise du courant et des performances de protection fiables pour les réseaux électriques publics et industriels.
