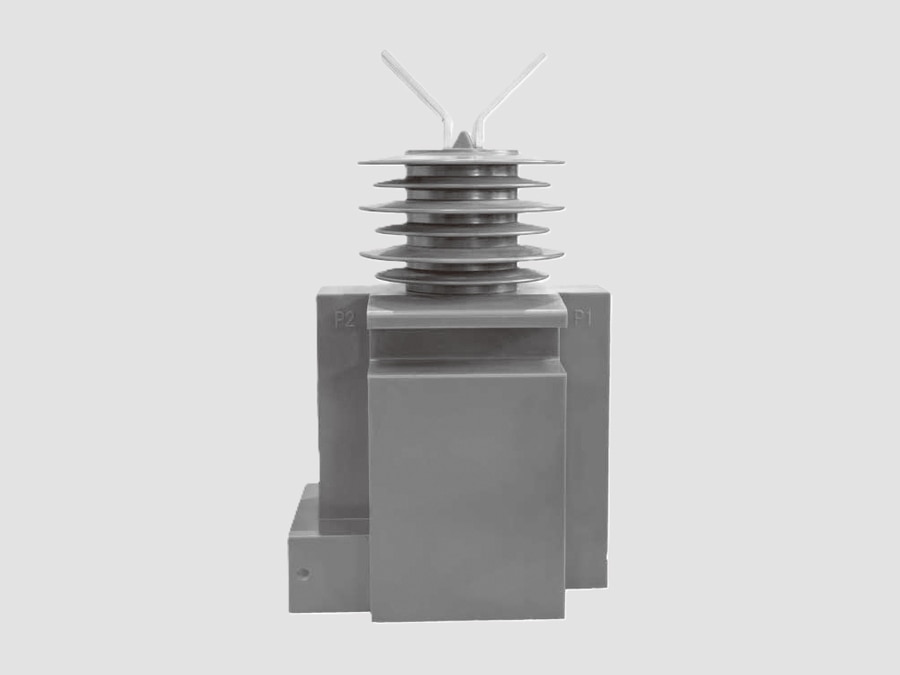

Transformateur de courant 36 kV (modèle pour installation à l'extérieur)

{{{sourceTextContent.subTitle}}}

Transformateur de courant 36 kV

{{{sourceTextContent.description}}}

Le transformateur de courant de 36 kV (type extérieur) est un transformateur de mesure moyenne tension conçu pour les réseaux électriques de 36 kV ; il est couramment utilisé sur les réseaux de distribution et de sous-transport de 33 kV. Il est installé dans des postes de transformation extérieurs, des postes de commutation et sur des structures montées sur poteau ou au sol afin de convertir un courant primaire élevé en un courant secondaire normalisé (généralement 1 A ou 5 A) pour des applications de comptage, de protection et de contrôle.

Ce type de transformateur de courant est conçu pour résister à des conditions environnementales difficiles telles que la pluie, le rayonnement UV, la pollution, les charges éoliennes, les variations de température et les impulsions de foudre, garantissant ainsi un fonctionnement fiable dans les installations extérieures des services publics et industrielles.

Fonctions principales
·Mesure le courant de ligne dans les réseaux extérieurs de 33 kV
·Fournit des signaux de courant aux relais de protection
·Prend en charge le comptage commercial et la surveillance de l’énergie
·Assure l’isolation électrique entre les circuits HT et BT
·Détecte les surcharges, les courts-circuits et les défauts à la terre

Construction
Un transformateur de courant extérieur typique de 36 kV se compose des éléments suivants :
Conducteur primaire
- Le jeu de barres ou le conducteur de ligne traverse le noyau du TT
- Noyau primaire de type barre ou bobiné selon la conception
Noyau magnétique
- Noyau en acier au silicium à haute perméabilité ou nanocristallin
- Assure une mesure précise et un faible courant d’excitation
Enroulements secondaires
- Noyau de comptage pour la précision de la facturation
- Noyau de protection pour la détection des défauts
- Possibilité d’intégrer plusieurs noyaux dans une même unité
Système d’isolation
- Isolateur en porcelaine (conception traditionnelle) ou composite à base de caoutchouc silicone (conception moderne)
- Conçu pour les environnements fortement pollués et les installations en extérieur
Milieu isolant
- Isolation à l’huile ou à la résine époxy, selon la conception du fabricant
Structure de base
- Socle de montage en acier galvanisé pour une installation au sol ou sur poteau
- Conçu pour assurer la stabilité mécanique et la résistance sismique
Boîtier de raccordement secondaire
- Boîtier étanche aux intempéries pour les raccordements électriques
- Comprend des dispositifs de mise à la terre et de court-circuitage

Caractéristiques techniques types
· Tension nominale : 36 kV
·Tension maximale du réseau : 40,5 kV
·Tension du réseau : 33 kV
·Fréquence : 50/60 Hz
·Courant primaire : 5–4 000 A
·Courant secondaire : 1 A ou 5 A
·Classe de précision : 0,2, 0,5, 1,0, 5P10, 5P20, PX
·Charge nominale : 5 à 30 VA
·Courant thermique de courte durée : jusqu’à 31,5 kA (1 s)
·Courant dynamique : jusqu’à 80 kA en crête
·Type d’isolation : porcelaine / composite / à huile
·Installation : en extérieur (AIS / sur poteau / sous-station)

Principe de fonctionnement
·Le conducteur primaire achemine le courant du réseau à travers le noyau du transformateur de courant
·Le courant génère un flux magnétique dans le noyau
·Le flux induit un courant secondaire proportionnel
·La sortie secondaire (1 A ou 5 A) est transmise aux compteurs et aux relais
·L’isolation électrique garantit un fonctionnement sûr des systèmes secondaires

Avantages
·Conçu pour les environnements extérieurs difficiles
·Haute résistance d’isolation pour les réseaux de 33 kV
·Précision fiable de comptage et de protection
·Longue durée de vie (généralement 25 à 30 ans et plus)
·Adapté aux postes de transformation et aux installations sur poteau
·Disponible avec des isolateurs en porcelaine ou en composite
·Faible besoin d’entretien

Applications typiques
·Postes de distribution 33 kV
·Réseaux de sous-transmission des services publics
·Postes de coupure extérieurs
·Systèmes de distribution d’énergie industrielle
·Centrales d’énergie renouvelable (parcs solaires et éoliens)
·Projets d’électrification rurale
·Systèmes de protection des lignes d’alimentation

Normes applicables
·CEI 61869-1 – Transformateurs de mesure – Exigences générales
·CEI 61869-2 – Transformateurs de courant
·IEEE C57.13 – Transformateurs de mesure
·CEI 60044-1 – Norme héritée

Configurations typiques des noyaux
·Noyau de comptage Mesure de l’énergie facturable
·Noyau de protection Protection contre les surintensités et les défauts à la terre
·Noyau de secours (en option) Schémas de protection redondants

Caractéristiques principales
·Construction résistante aux intempéries pour une utilisation en extérieur
·Haute résistance mécanique aux charges dues au vent et aux séismes
·Adapté aux environnements pollués et côtiers
·Noyaux secondaires multiples pour le comptage et la protection
·Disponible avec une isolation en porcelaine ou en composite de caoutchouc silicone
·Conçu pour une fiabilité à long terme et un entretien réduit

Un transformateur de courant extérieur de 36 kV est un transformateur de mesure robuste et fiable, largement utilisé dans les réseaux électriques extérieurs de 33 kV. Il offre une mesure précise du courant, d’excellentes performances d’isolation et une fonctionnalité de protection fiable dans des conditions environnementales et électriques exigeantes.
