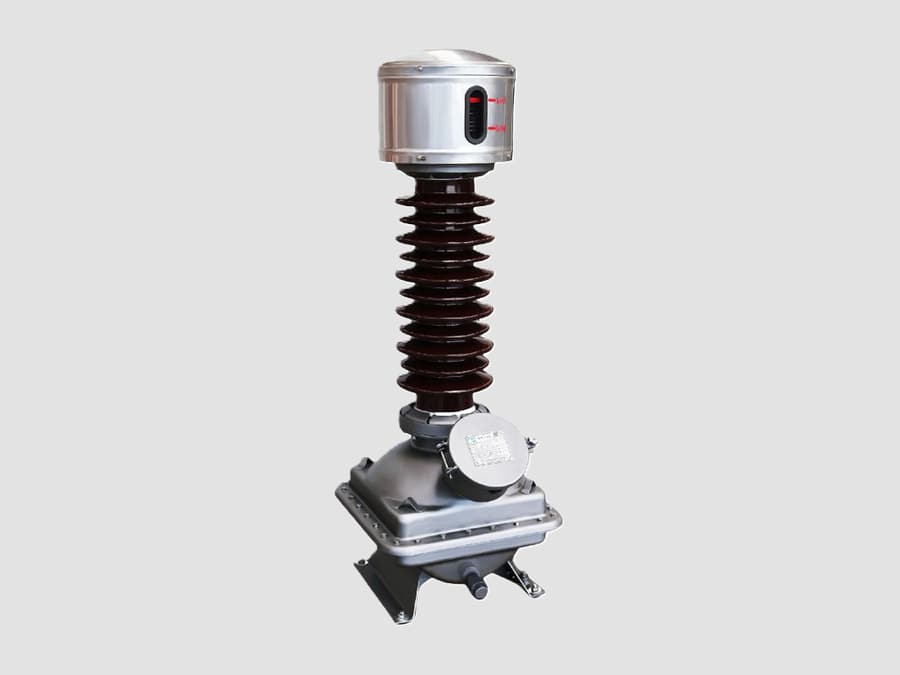

Transformateur de tension inductif de 36 kV

{{{sourceTextContent.subTitle}}}

Transformateur de puissance 36 kV

{{{sourceTextContent.description}}}

Le transformateur de tension inductif (IVT) de 36 kV, également appelé transformateur de potentiel (PT) ou transformateur de tension (VT), est un transformateur de mesure conçu pour réduire avec précision les tensions des réseaux moyenne tension (jusqu’à 36 kV) à une basse tension normalisée (généralement 100 V, 110 V ou des tensions secondaires basées sur √3) pour les équipements de mesure, de protection et de contrôle.

Principe de fonctionnement

Un transformateur de tension inductif fonctionne selon le principe de l’induction électromagnétique. L’enroulement primaire est connecté au réseau haute tension, tandis que l’enroulement secondaire fournit une tension de sortie basse proportionnelle.

Composants principaux
·Enroulement primaire haute tension
·Enroulement(s) secondaire(s) basse tension
·Noyau magnétique en acier au silicium laminé
·Isolation en résine époxy ou en porcelaine
·Borne primaire
·Boîtier de raccordement secondaire
·Borne de mise à la terre
·Socle de montage

Caractéristiques techniques types
·Tension maximale du réseau : 36 kV
·Tension nominale primaire : 33 kV ou 34,5 kV
·Tension nominale secondaire : 100 V, 110 V, 100/√3 V, 110/√3 V
·Fréquence : 50 Hz / 60 Hz
·Classe de précision : 0,1, 0,2, 0,5, 1,0, 3P, 6P
·Charge nominale : 10–200 VA
·Niveau d'isolation : 70/170 kV (typique)
·Refroidissement : air naturel (AN)
·Installation : en intérieur ou en extérieur

Applications
Un transformateur de tension inductif de 36 kV est largement utilisé dans :
·Les postes de moyenne tension
·Les réseaux de distribution d’électricité
·Les centrales électriques industrielles
·Les systèmes d’énergie renouvelable
·Les parcs éoliens
·Centrales solaires
·Tableaux de commutation
·Systèmes de protection électrique

Avantages
·Haute précision de mesure
·Excellente isolation électrique
·Fonctionnement fiable
·Longue durée de vie
·Entretien minimal
·Adapté à la protection et au comptage commercial
·Rentable pour les systèmes moyenne tension

Sorties secondaires typiques
Les tensions secondaires courantes comprennent :
·100 V
·110 V
·100/√3 V
·110/√3 V

Ces sorties sont compatibles avec :
·Les compteurs d’énergie
·Les relais de protection
·Les indicateurs de tension
·Analyseurs de qualité de l’énergie
·Systèmes SCADA et d’automatisation

Normes courantes
Un transformateur de tension inductif de 36 kV est généralement fabriqué conformément aux normes suivantes :
·CEI 61869-3 – Transformateurs de mesure : Exigences supplémentaires pour les transformateurs de tension inductifs
·IEEE C57.13 – Transformateurs de mesure
·IEC 60044-2 (norme obsolète, remplacée par la norme IEC 61869)

Applications typiques dans un poste de 36 kV
·Comptage commercial
·Protection des lignes d’alimentation
·Mesure de la tension des barres omnibus
·Circuits de synchronisation
·Régulation automatique de la tension (AVR)
·Surveillance SCADA
·Détection des défauts
·Surveillance de la qualité de l'énergie

Un transformateur de tension inductif de 36 kV fournit une représentation sûre, précise et isolée de la tension du réseau, ce qui en fait un composant essentiel pour le comptage, la protection et le contrôle dans les réseaux de distribution d'énergie à moyenne tension.
