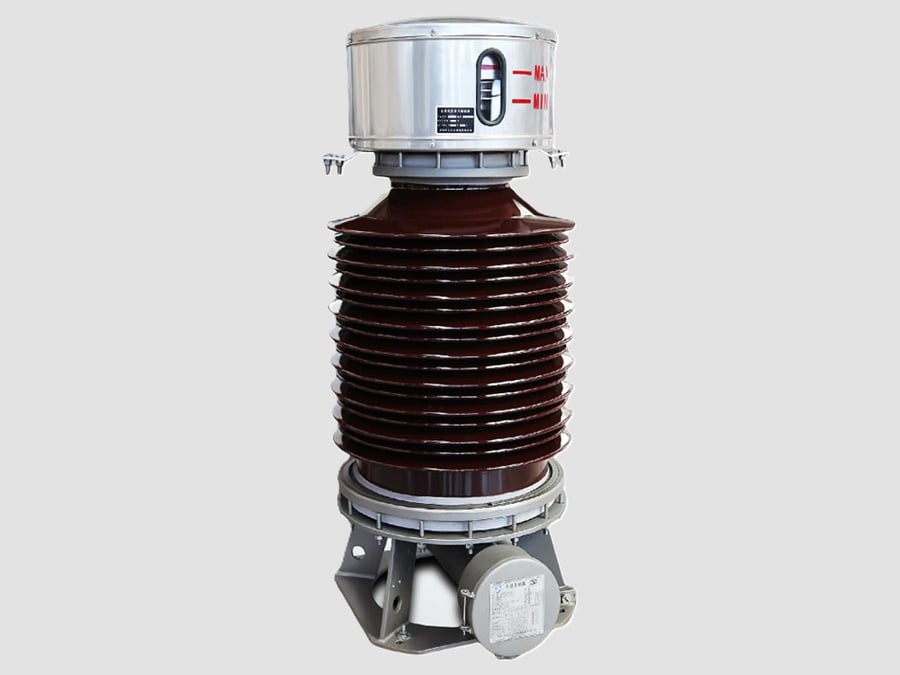

Transformateur de tension inductif de 72,5 kV

{{{sourceTextContent.subTitle}}}

Transformateur de puissance de 72,5 kV

{{{sourceTextContent.description}}}

Le transformateur de tension inductif (IVT) de 72,5 kV, également appelé transformateur de potentiel (PT) ou transformateur de tension (VT), est un transformateur de mesure haute tension conçu pour réduire avec précision les tensions du réseau pouvant atteindre 72,5 kV à des valeurs basse tension normalisées à des fins de comptage, de protection, de surveillance et de contrôle. Il assure une isolation électrique entre le réseau électrique haute tension et les équipements secondaires, garantissant à la fois la précision des mesures et la sécurité des opérateurs.

Principe de fonctionnement

Un transformateur de tension inductif de 72,5 kV fonctionne selon le principe de l’induction électromagnétique. L’enroulement primaire est connecté aux bornes du réseau haute tension, induisant une tension proportionnelle dans l’enroulement secondaire en fonction du rapport de transformation.

Composants principaux
·Enroulement primaire haute tension
·Un ou plusieurs enroulements secondaires (mesure et protection)
·Noyau magnétique en acier au silicium laminé
·Système d’isolation à l’huile et au papier ou sans SF₆ (selon la conception)
·Boîtier d’isolateurs en porcelaine ou en caoutchouc silicone composite
·Borne primaire haute tension
·Boîtier de raccordement secondaire
·Borne de mise à la terre
·Dispositif de décompression (modèles à huile)
·Socle de montage

Caractéristiques techniques types
·Tension maximale du système : 72,5 kV
·Tension nominale primaire : 66 kV ou 69 kV
·Tension nominale secondaire : 100 V, 110 V, 100/√3 V, 110/√3 V
·Fréquence : 50 Hz / 60 Hz
·Classe de précision : 0,1, 0,2, 0,5, 3P, 6P
·Charge nominale : 25–200 VA
·Facteur de tension nominal : 1,2 en continu, 1,5 pendant 30 s ou selon la norme
·Niveau d’isolation : 140/325 kV (typique)
·Refroidissement : huile-air naturel (ONAN) ou à sec
·Installation : en extérieur

Applications
Un transformateur de tension inductif de 72,5 kV est couramment utilisé dans :
·Les postes de transport
·Les postes de distribution
·Les postes de commutation des réseaux publics
·Les postes industriels
·Les postes dédiés aux énergies renouvelables
·Les parcs éoliens
·Les centrales solaires
·Les postes de commutation haute tension

Avantages
·Haute précision de mesure
·Excellente isolation diélectrique
·Fonctionnement fiable à long terme
·Forte résistance aux conditions environnementales
·Faibles besoins d'entretien
·Résilience mécanique élevée
·Adapté à la fois au comptage et aux relais de protection

Sorties secondaires typiques
Les tensions secondaires courantes comprennent :
·100 V
·110 V
·100/√3 V
·110/√3 V

Ces sorties sont utilisées avec :
·Compteurs d’énergie de facturation
·Relais de protection
·Équipements de synchronisation
·Systèmes SCADA
·Analyseurs de qualité de l’énergie
·Enregistreurs numériques de défauts

Normes courantes
Un transformateur de tension inductif de 72,5 kV est généralement conçu et testé conformément aux normes suivantes :
·CEI 61869-3 – Transformateurs de mesure – Exigences supplémentaires pour les transformateurs de tension inductifs
·IEC 61869-1 – Exigences générales
·IEEE C57.13 – Exigences de la norme IEEE pour les transformateurs de mesure
·IEC 60044-2 (norme obsolète, remplacée par la norme IEC 61869)

Applications typiques dans un poste de 72,5 kV
·Mesure de la tension des barres omnibus
·Surveillance de la tension des lignes de transport
·Comptage commercial
·Protection contre les surtensions et à distance
·Synchronisation et réenclenchement automatique
·SCADA et télésurveillance
·Enregistrement des défauts
·Surveillance de la qualité de l’énergie

Un transformateur de tension inductif de 72,5 kV est un composant essentiel des sous-stations haute tension. Il fournit une représentation précise, isolée et mise à l'échelle de la tension du réseau, garantissant ainsi la fiabilité des fonctions de comptage, de protection, d'automatisation et de contrôle, tout en assurant le fonctionnement en toute sécurité des équipements secondaires.
