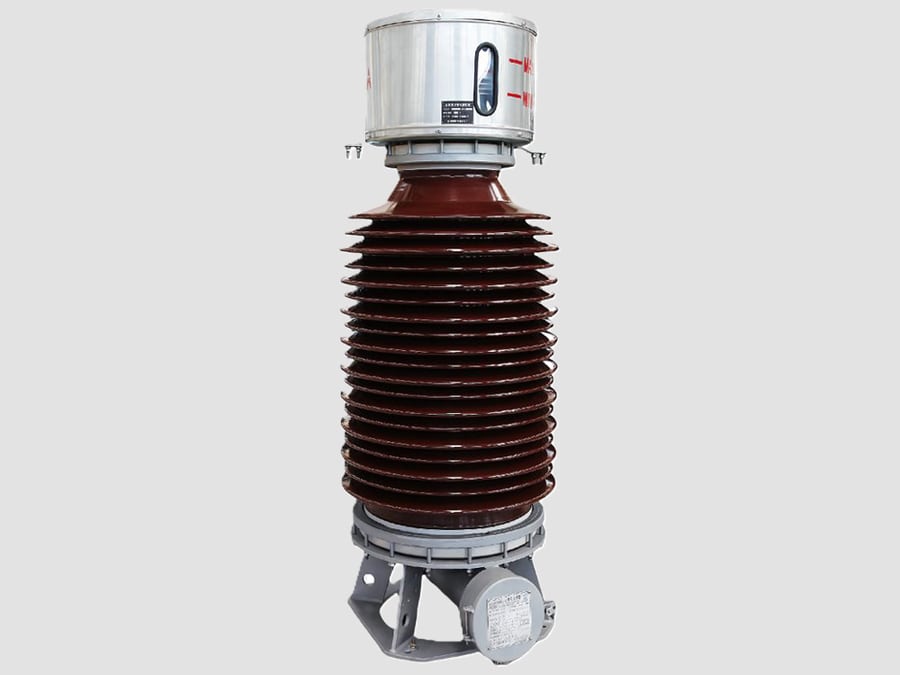

Transformateur de tension inductif de 145 kV

{{{sourceTextContent.subTitle}}}

Transformateur de puissance 145 kV

{{{sourceTextContent.description}}}

Le transformateur de tension inductif (IVT) de 145 kV, également appelé transformateur de potentiel (PT) ou transformateur de tension (VT), est un transformateur de mesure haute tension utilisé pour abaisser avec précision les tensions de transport allant jusqu’à 145 kV à des valeurs basse tension normalisées à des fins de comptage, de protection, de surveillance et de contrôle. Il assure l’isolation électrique entre le réseau électrique haute tension et les équipements secondaires, garantissant ainsi une mesure de tension sûre, fiable et précise.

Principe de fonctionnement
Un transformateur de tension inductif de 145 kV fonctionne selon le principe de l’induction électromagnétique. L’enroulement primaire est connecté aux bornes du réseau haute tension, et le flux magnétique généré dans le noyau en acier laminé induit une tension proportionnelle dans un ou plusieurs enroulements secondaires.

Composants principaux
· Enroulement primaire haute tension
·Enroulements secondaires de mesure et de protection
·Noyau magnétique en acier au silicium laminé
·Système d’isolation papier-huile
·Boîtier isolant en porcelaine ou en caoutchouc silicone composite
·Chambre d’expansion ou soufflet métallique (modèles à huile)
·Borne primaire haute tension
·Boîtier de raccordement secondaire
·Borne de mise à la terre
·Dispositif de décompression
·Socle de montage en acier galvanisé

Caractéristiques techniques types
·Tension maximale du réseau : 145 kV
·Tension nominale primaire : 132 kV ou 138 kV
·Tension nominale secondaire : 100 V, 110 V, 100/√3 V, 110/√3 V
·Fréquence : 50 Hz / 60 Hz
·Classe de précision : 0,1, 0,2, 0,5, 3P, 6P
·Charge nominale : 25–300 VA
·Facteur de tension nominal : 1,2 en continu, 1,5 pendant 30 s (typique)
·Niveau d’isolation : 275/650 kV (typique)
·Refroidissement : huile, air naturel (ONAN)
·Installation : en extérieur

Applications
Un transformateur de tension inductif de 145 kV est généralement installé dans :
·Les postes de transport haute tension
·Les postes d’interconnexion au réseau
·Les postes de commutation des services publics
·Les centrales thermiques, hydroélectriques et nucléaires
·Les postes de production d’énergie éolienne et solaire
·Les réseaux de transport industriels
·Sous-stations de traction ferroviaire

Avantages
·Haute précision de mesure
·Excellentes performances d’isolation
·Fonctionnement fiable à long terme
·Haute résistance aux courts-circuits
·Faibles besoins d’entretien
·Conception pour une utilisation en extérieur résistante aux intempéries
·Convient aussi bien aux applications de comptage qu’aux applications de protection

Sorties secondaires typiques
Les tensions secondaires normalisées typiques comprennent :
·100 V
·110 V
·100/√3 V
·110/√3 V

Ces sorties sont raccordées à :
·Compteurs d’énergie de facturation
·Relais de protection
·Équipements de synchronisation
·Systèmes SCADA
·Régulateurs automatiques de tension (AVR)
·Analyseurs de qualité de l’énergie
·Enregistreurs numériques de défauts

Normes courantes
Un transformateur de tension inductif de 145 kV est généralement conçu et testé conformément aux normes suivantes :
·CEI 61869-3 – Transformateurs de mesure – Exigences supplémentaires pour les transformateurs de tension inductifs
·IEC 61869-1 – Exigences générales
·IEEE C57.13 – Exigences de la norme IEEE pour les transformateurs de mesure
·IEC 60044-2 (norme obsolète, remplacée par la norme IEC 61869)

Applications typiques dans un poste de 145 kV
·Mesure de la tension des barres omnibus
·Surveillance de la tension des lignes de transport
·Comptage commercial et de règlement
·Protection contre les surtensions, protection de distance et protection de synchronisation
·Surveillance SCADA et des unités terminales distantes (RTU)
·Régulation automatique de la tension (AVR)
·Enregistrement des défauts et analyse des perturbations
·Surveillance de la qualité de l’énergie

Un transformateur de tension inductif de 145 kV est un composant essentiel des sous-stations de transport à haute tension ; il fournit une représentation précise, isolée et mise à l’échelle de la tension du réseau aux appareils de comptage, aux relais de protection et aux systèmes de contrôle. Sa conception isolante robuste, sa grande précision de mesure et ses performances fiables à long terme en font un élément parfaitement adapté aux réseaux de transport d’électricité modernes.
