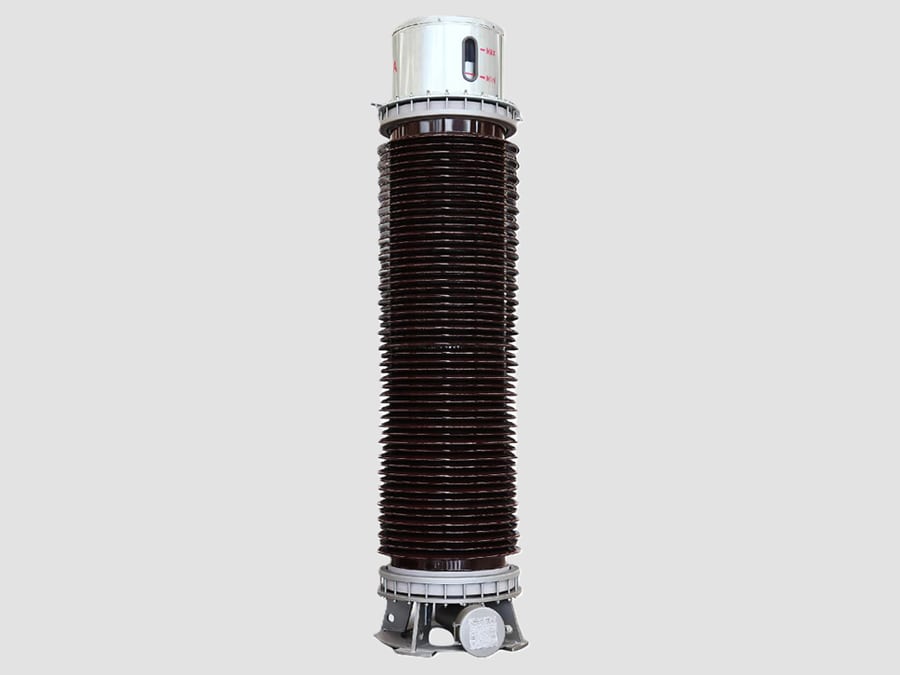

Transformateur de tension inductif de 245 kV

{{{sourceTextContent.subTitle}}}

Transformateur de puissance de 245 kV

{{{sourceTextContent.description}}}

Le transformateur de tension inductif (IVT) de 245 kV, également appelé transformateur de potentiel (PT) ou transformateur de tension (VT), est un transformateur de mesure à très haute tension (THT) conçu pour réduire avec précision les tensions du réseau pouvant atteindre 245 kV à des valeurs normalisées de basse tension à des fins de comptage, de protection, de surveillance et de contrôle. Il assure l’isolation électrique entre le réseau de transport haute tension et les équipements secondaires, garantissant ainsi un fonctionnement sûr et fiable tout en conservant une grande précision de mesure.

Principe de fonctionnement
Un transformateur de tension inductif de 245 kV fonctionne selon le principe de l’induction électromagnétique. L’enroulement primaire est connecté aux bornes de la ligne de transport haute tension ou du jeu de barres, et le flux magnétique alternatif généré dans le noyau en acier laminé induit une tension proportionnelle dans l’enroulement secondaire, en fonction du rapport de transformation.

Composants principaux
· Enroulement primaire haute tension
· Enroulements secondaires de mesure et de protection
· Noyau magnétique en acier au silicium laminé
· Système d’isolation à l’huile et au papier
· Boîtier d’isolateurs en porcelaine ou en caoutchouc silicone composite
· Soufflet d’expansion d’huile ou conservateur
· Borne primaire haute tension
· Boîtier de raccordement secondaire
·Borne de mise à la terre
·Dispositif de décompression
·Socle de montage en acier galvanisé

Caractéristiques techniques types
·Tension maximale du réseau : 245 kV
·Tension nominale primaire : 220 kV ou 230 kV
·Tension nominale secondaire : 100 V, 110 V, 100/√3 V, 110/√3 V
·Fréquence : 50 Hz / 60 Hz
·Classe de précision : 0,1, 0,2, 0,5, 3P, 6P
·Charge nominale : 25–500 VA
·Facteur de tension nominal : 1,2 en continu, 1,5 pendant 30 s (typique)
·Niveau d’isolation : 460/1 050 kV (typique)
·Refroidissement : huile, air naturel (ONAN)
·Installation : en extérieur

Applications
Un transformateur de tension inductif de 245 kV est largement utilisé dans :
·Les postes de transport à très haute tension
·Postes de commutation de transport d’électricité
·Postes d’interconnexion de réseaux
·Centrales thermiques, hydroélectriques et nucléaires
·Postes collecteurs de parcs éoliens
·Centrales solaires à grande échelle
·Postes industriels très haute tension
·Stations de conversion HVDC (côté CA)

Avantages
·Haute précision de mesure
·Excellentes performances d’isolation diélectrique
·Fonctionnement fiable à long terme
·Haute résistance mécanique et aux courts-circuits
·Faibles besoins d’entretien
·Adapté aux environnements extérieurs difficiles
·Prend en charge à la fois les fonctions de comptage commercial et de protection

Sorties secondaires typiques
Les tensions secondaires standard comprennent :
·100 V
·110 V
·100/√3 V
·110/√3 V

Ces sorties sont généralement raccordées à :
·Compteurs d’énergie de facturation
·Relais de protection
·Relais de synchronisation
·Systèmes SCADA et de gestion de l’énergie
·Régulateurs automatiques de tension (AVR)
·Analyseurs de qualité de l’énergie
·Enregistreurs numériques de défauts
·Équipements de surveillance des perturbations

Normes courantes
Un transformateur de tension inductif de 245 kV est généralement conçu et testé conformément aux normes suivantes :
·CEI 61869-3 – Transformateurs de mesure – Exigences supplémentaires pour les transformateurs de tension inductifs
·CEI 61869-1 – Exigences générales
·IEEE C57.13 – Exigences de la norme IEEE pour les transformateurs de mesure
·CEI 60044-2 (norme obsolète, remplacée par la CEI 61869)

Applications typiques dans un poste de 245 kV
·Mesure de la tension des barres omnibus
·Surveillance de la tension des lignes de transport
·Comptage de facturation et de règlement
·Protection à distance, différentielle et contre les surtensions
·Systèmes de synchronisation et de réenclenchement automatique
·Surveillance SCADA et par unité terminale distante (RTU)
·Régulation automatique de tension (AVR)
·Enregistrement des défauts et analyse des perturbations
·Surveillance de la qualité de l’énergie

Caractéristiques principales
·Conçu pour les réseaux à très haute tension de 245 kV
·Rigidité diélectrique élevée grâce à une isolation huile-papier
·Disponible avec un ou plusieurs enroulements secondaires
·Excellente stabilité thermique et mécanique
·Longue durée de vie avec un entretien minimal
·Boîtier en porcelaine ou en composite résistant aux intempéries
·Entièrement conforme aux normes internationales CEI et IEEE

Un transformateur de tension inductif de 245 kV est un transformateur de mesure essentiel pour les réseaux de transport à très haute tension. Il fournit une représentation précise, isolée et mise à l'échelle de la tension du réseau aux équipements de comptage, de protection et d'automatisation, garantissant ainsi un fonctionnement fiable, une facturation précise et une sécurité renforcée du réseau électrique dans les postes de transport modernes.
