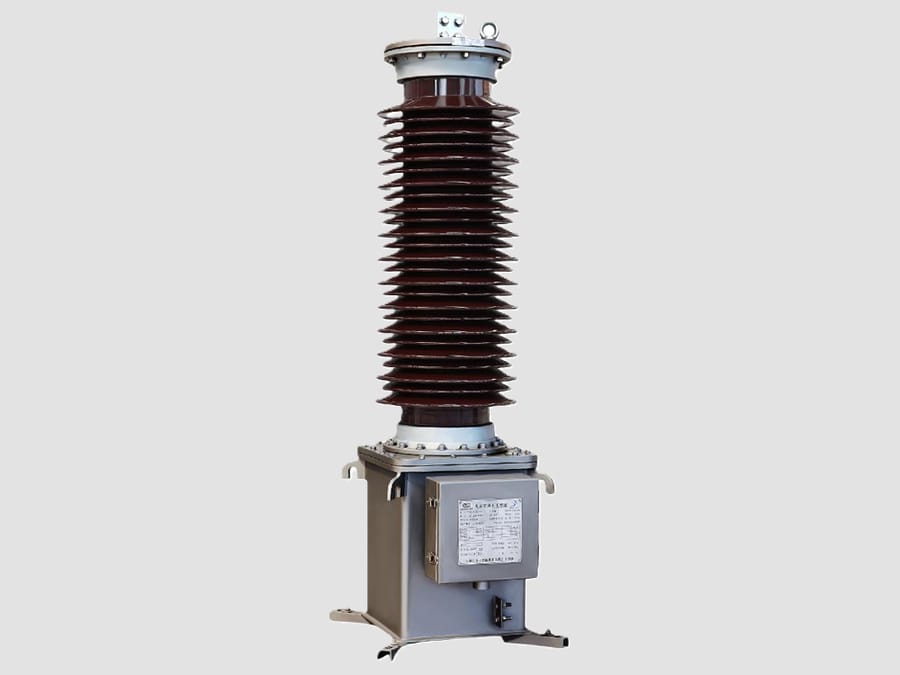

Transformateur de tension à condensateur de 123 kV

{{{sourceTextContent.subTitle}}}

CVT 123 kV

{{{sourceTextContent.description}}}

Transformateur de tension à condensateur (CVT) de 123 kV, également appelé transformateur de tension capacitif ou transformateur de potentiel à condensateur (CPT), est un transformateur de mesure haute tension utilisé dans les réseaux de transport de classe 110 kV afin de réduire les tensions élevées du réseau à des tensions de sortie basse tension normalisées pour des applications de comptage, de protection, de contrôle, de synchronisation et d’automatisation.

Un CVT utilise un diviseur de tension capacitif associé à un transformateur électromagnétique afin d’assurer une mesure précise de la tension et une isolation électrique entre le réseau de transport et les équipements secondaires.

Principe de fonctionnement
Un CVT de 123 kV fonctionne selon deux étapes principales :

1. Diviseur de tension capacitif
La haute tension est divisée par un montage de condensateurs en série :
·C1 : élément condensateur haute tension
·C2 : élément condensateur basse tension

2. Transformateur intermédiaire
·Le transformateur intermédiaire réduit encore la tension pour obtenir une tension de sortie secondaire normalisée adaptée aux équipements de mesure et de protection.

Composants principaux
·Assemblage de condensateurs haute tension
·Diviseur de tension capacitif
·Transformateur intermédiaire
·Réacteur de compensation
·Circuit de suppression de la ferrorésonance
·Circuit d’amortissement
·Système d’isolation huile-papier
·Boîtier d’isolateurs en porcelaine ou en matériau composite
·Borne primaire haute tension
·Boîtier de raccordement secondaire
·Borne de mise à la terre
·Châssis de montage

Caractéristiques techniques types
·Tension maximale du système : 123 kV
·Tension nominale primaire : 110 kV ou 115 kV
·Tension nominale secondaire : 100 V, 110 V, 100/√3 V, 110/√3 V
·Fréquence : 50 Hz / 60 Hz
·Classe de précision : 0,2, 0,5, 1,0, 3P, 6P
·Charge nominale : 25–300 VA
·Facteur de tension : 1,2 en continu, 1,5 en courte durée
·Niveau d’isolation : 230/550 kV (typique)
·Installation : en extérieur
·Type d’isolation : isolation papier-huile / composite

Applications
Un transformateur de tension continu (CVT) de 123 kV est généralement installé dans :
·les postes de transport de 110 kV
·Postes de commutation des réseaux publics
·Centrales de production d’électricité
·Postes de raccordement au réseau des énergies renouvelables
·Postes industriels haute tension
·Postes de traction ferroviaire

Fonctions principales
Mesure de tension
Fournit des signaux de tension précis pour :
·Le comptage commercial
·Les systèmes de gestion de l’énergie
·Les compteurs numériques
·La surveillance de la qualité de l’énergie

Applications de protection
Fournit des entrées de tension pour :
·La protection à distance
·La protection contre les surtensions
·La protection contre les sous-tensions
·La protection de synchronisation
·Les systèmes de réenclenchement automatique

Automatisation et communication
Utilisé dans :
·Les systèmes SCADA
·L’automatisation des sous-stations
·La télésurveillance
·Les systèmes d’enregistrement des défauts

Avantages
·Conception compacte par rapport aux transformateurs de tension inductifs classiques
·Haute capacité d’isolation
·Fonctionnement fiable en extérieur
·Bonne réponse aux tensions transitoires
·Poids réduit pour les applications de transport d’énergie
·Adapté à la protection et au comptage
·Longue durée de vie avec un entretien minimal

Sorties secondaires types
Les sorties standard comprennent :
·100 V
·110 V
·100/√3 V
·110/√3 V

Équipements connectés :
·Relais de protection
·Compteurs d’énergie
·Dispositifs de synchronisation
·Systèmes SCADA/RTU
·Enregistreurs numériques de défauts
·Contrôleurs d’automatisation

Normes courantes
Un transformateur de tension à condensateur de 123 kV est conçu conformément aux normes suivantes :
·CEI 61869-5 – Exigences supplémentaires pour les transformateurs de tension à condensateur
·CEI 61869-1 – Exigences générales pour les transformateurs de mesure
·IEEE C57.13 – Normes relatives aux transformateurs de mesure

Applications typiques dans un poste de 123 kV
·Mesure de la tension des barres omnibus
·Surveillance de la tension des lignes de transport
·Entrée de tension des relais de protection
·Circuits de synchronisation
·Acquisition de la tension SCADA
·Automatisation du réseau électrique
·Enregistrement des défauts et des perturbations
·Comptage d’énergie

Caractéristiques principales
·Conçu pour les réseaux de transport de 123 kV
·Rigidité diélectrique élevée et fiabilité de l’isolation
·Plusieurs enroulements secondaires disponibles
·Adapté à une installation en extérieur
·Performances de transformation de tension stables
·Prend en charge les fonctions de protection, de contrôle et de mesure

Un transformateur de tension à condensateur (CVT) de 123 kV est un composant essentiel des postes de transport modernes, fournissant des signaux de tension précis et isolés aux relais de protection, aux équipements de comptage et aux systèmes d’automatisation. Sa structure compacte et ses performances fiables en font un composant largement utilisé dans les réseaux électriques de classe 110 kV à travers le monde.
