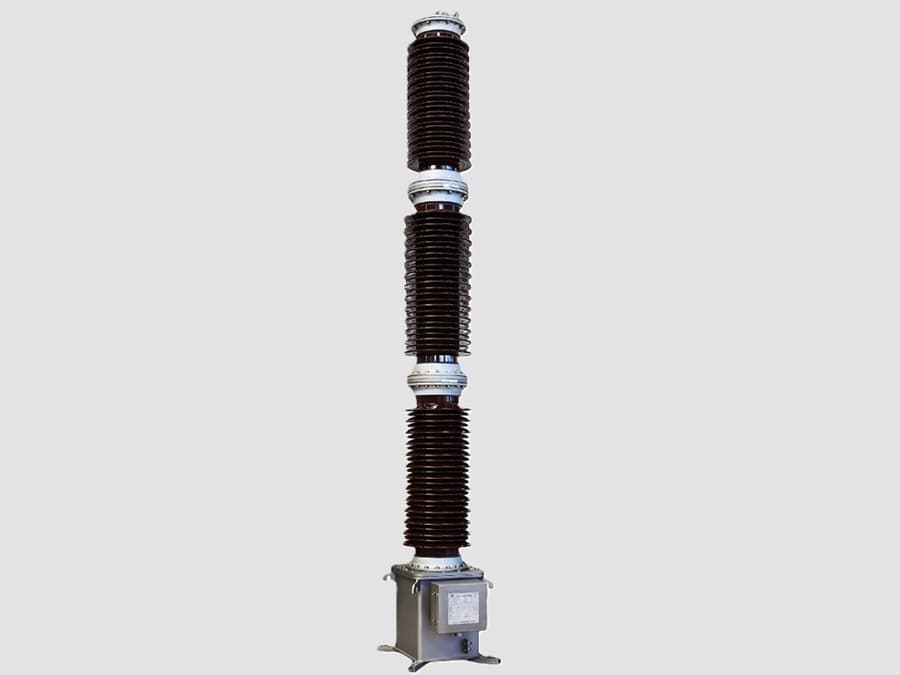

Transformateur de tension à condensateur de 362 kV

{{{sourceTextContent.subTitle}}}

CVT 362 kV

{{{sourceTextContent.description}}}

Le transformateur de tension à condensateur (CVT) de 362 kV, également appelé transformateur de tension capacitif ou transformateur de potentiel à condensateur (CPT), est un transformateur de mesure à très haute tension (THT) conçu pour les réseaux de transport de classe 330 kV. Il réduit les tensions de transport élevées à des tensions de sortie basse tension normalisées utilisées pour le comptage, la protection, le contrôle, la synchronisation et l’automatisation des réseaux électriques.

Un CVT de 362 kV utilise un diviseur de tension capacitif associé à un transformateur électromagnétique intermédiaire afin d’assurer une mesure précise de la tension et une isolation fiable entre le réseau THT et les appareils secondaires.

Principe de fonctionnement
Un CVT de 362 kV fonctionne en deux étapes :
1. Diviseur de tension capacitif
La haute tension est réduite à l’aide d’un diviseur à condensateurs en série :
·C1 – Section de condensateurs haute tension
·C2 – Section de condensateurs basse tension

2. Transformateur intermédiaire
·Le transformateur intermédiaire convertit la tension réduite en tensions secondaires standard destinées aux équipements de protection et de mesure.

Composants principaux
·Pile de condensateurs haute tension
·Ensemble diviseur de tension capacitif
·Transformateur intermédiaire
·Réacteur de compensation
·Circuit de suppression de la ferrorésonance
·Circuit de résistance d’amortissement
·Système d’isolation huile-papier
·Isolateur en porcelaine ou en caoutchouc silicone composite
·Borne haute tension
·Boîtier de raccordement secondaire
·Borne de mise à la terre
·Chambre d’expansion d’huile
·Structure de support de montage

Caractéristiques techniques types
·Tension maximale du réseau : 362 kV
·Tension nominale primaire : 330 kV ou 345 kV
·Tension nominale secondaire : 100 V, 110 V, 100/√3 V, 110/√3 V
·Fréquence : 50 Hz / 60 Hz
·Classe de précision : 0,2, 0,5, 1,0, 3P, 6P
·Charge nominale : 25–500 VA
·Facteur de tension : 1,2 en continu, 1,5 en courte durée
·Niveau d’isolation : 630/1 425 kV (typique)
·Installation : en extérieur
·Type d’isolation : papier imprégné d’huile / isolation composite

Applications
Un transformateur de tension continu (CVT) de 362 kV est largement utilisé dans :
·les postes de transport de 330 kV
·Postes de commutation à très haute tension
·Réseaux de transport d’électricité
·Grandes centrales électriques
·Stations de transport d’énergie renouvelable
·Sous-stations industrielles à très haute tension
·Installations d’interconnexion au réseau

Fonctions principales
Mesure de tension
Fournit des signaux de tension précis pour :
·Le comptage commercial
·Les systèmes de gestion de l’énergie
·Compteurs numériques
·Surveillance de la qualité de l’énergie

Applications de protection
Fournit des entrées de tension pour :
·La protection à distance
·La protection contre les surtensions
·La protection contre les sous-tensions
·La protection de synchronisation
·Les systèmes de réenclenchement automatique
·Les systèmes d’enregistrement des défauts

Applications de communication
De nombreux transformateurs de tension (CVT) EHV prennent en charge :
·Couplage par courant porteur en ligne (CPL)
·Communication de téléprotection
·Systèmes de communication sur les lignes de transport

Avantages
·Structure compacte par rapport aux transformateurs de tension inductifs haute tension
·Adapté aux réseaux de transport très haute tension
·Rigidité diélectrique élevée
·Performances fiables en extérieur
·Bonnes caractéristiques de réponse transitoire
·Prise en charge des fonctions de protection et de comptage
·Longue durée de vie
·Faibles besoins d’entretien

Sorties secondaires typiques
Tensions secondaires standard :
·100 V
·110 V
·100/√3 V
·110/√3 V

Équipements connectés :
·Relais de protection
·Compteurs d’énergie
·Dispositifs de synchronisation
·Systèmes SCADA
·Enregistreurs numériques de défauts
·Systèmes d’automatisation de sous-stations

Normes courantes
Un transformateur de tension à condensateur de 362 kV est conçu et testé conformément aux normes suivantes :
·CEI 61869-5 – Exigences supplémentaires pour les transformateurs de tension à condensateur
·CEI 61869-1 – Exigences générales relatives aux transformateurs de mesure
·IEEE C57.13 – Normes relatives aux transformateurs de mesure

Applications typiques dans un poste de 362 kV
·Mesure de la tension des barres omnibus
·Surveillance des lignes de transport
·Entrée de tension des relais de protection
·Synchronisation du réseau
·Acquisition de tension pour les systèmes SCADA
·Comptage d’énergie
·Automatisation des réseaux électriques
·Enregistrement des défauts et des perturbations
·Communication par courant porteur en ligne

Caractéristiques principales
·Conçu pour les réseaux de transport à très haute tension (EHV) de classe 330 kV
·Résilience diélectrique et résistance mécanique élevées
·Plusieurs configurations d’enroulements secondaires
·Adapté aux environnements extérieurs difficiles
·Grande stabilité de mesure
·Compatible avec les sous-stations numériques modernes

Un transformateur de tension à condensateur (CVT) de 362 kV est un composant essentiel des réseaux de transport de 330 kV ; il assure une transformation précise de la tension, une isolation électrique et des signaux fiables pour les systèmes de protection, de comptage et d’automatisation. Sa conception compacte et sa capacité à prendre en charge à la fois des fonctions de mesure et de communication en font un équipement largement utilisé dans les sous-stations à très haute tension modernes.
