Transformateur de tension 12 kV (modèle d'intérieur)

{{{sourceTextContent.subTitle}}}

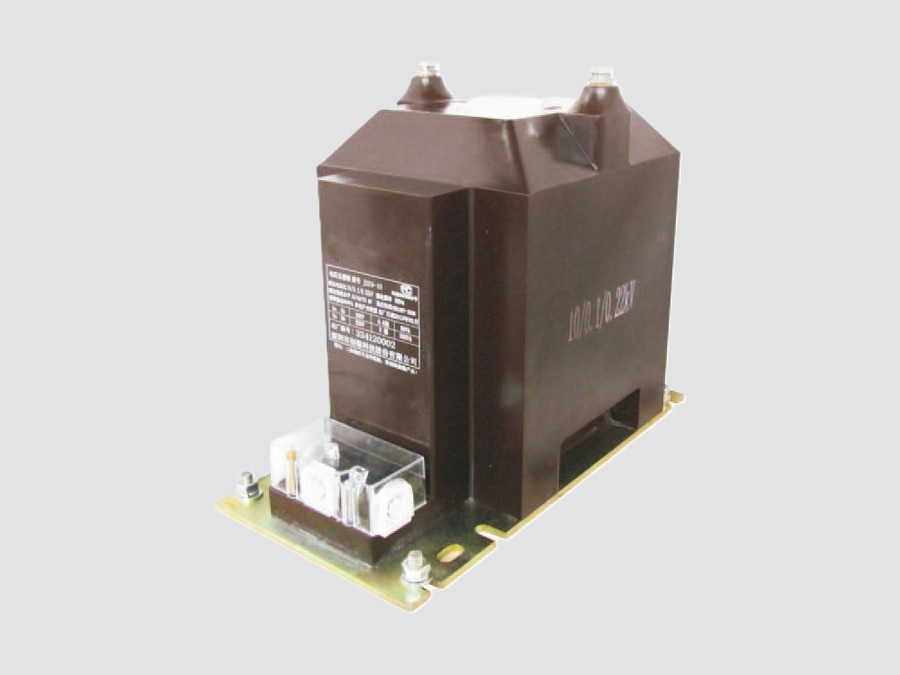

Transformateur de tension 12 kV

{{{sourceTextContent.description}}}

Le transformateur de tension (VT) d'intérieur de 12 kV, également appelé transformateur de potentiel (PT), est un transformateur de mesure conçu pour abaisser avec précision les tensions des réseaux moyenne tension (jusqu'à 12 kV) à des tensions basses normalisées (généralement 100 V, 110 V ou des valeurs basées sur √3) à des fins de comptage, de protection et de surveillance dans les appareillages de commutation intérieurs.

Fonctions principales
Mesure de tension : fournit des signaux de tension précis aux compteurs d’énergie et aux instruments de mesure.
Protection : fournit des entrées de tension aux relais de protection pour la protection contre les surtensions, les sous-tensions, la protection directionnelle, la synchronisation et la protection à distance.
Isolation électrique : isole électriquement les équipements secondaires du réseau haute tension, améliorant ainsi la sécurité du personnel et des équipements.

Applications typiques
·Appareillages de moyenne tension
·Unités principales en anneau (RMU)
·Sous-stations industrielles
·Bâtiments commerciaux
·Centrales d’énergie renouvelable
·Réseaux de distribution d’électricité
·Installations minières et industrielles

Caractéristiques techniques typiques
·Tension nominale : 12 kV
·Tension maximale du système : 12 kV ou 17,5 kV
·Fréquence nominale : 50 Hz / 60 Hz
·Tension primaire nominale : 11 kV, 12 kV ou 11/√3 kV
·Tension secondaire nominale : 100 V, 110 V, 100/√3 V, 110/√3 V
·Classe de précision : 0,1, 0,2, 0,5, 1,0, 3P, 6P
·Charge nominale : 10 VA, 15 VA, 30 VA, 50 VA, 100 VA
·Niveau d’isolation : conforme aux normes CEI/IEEE
·Refroidissement : à l’air naturel (AN)
·Installation : en intérieur

Construction
Un transformateur de tension intérieur type de 12 kV se compose des éléments suivants :
·Enroulement primaire
·Enroulement(s) secondaire(s)
·Noyau en acier au silicium laminé
·Isolation moulée en résine époxy
·Borne haute tension
·Boîtier de raccordement secondaire
·Socle de montage
·Borne de mise à la terre

Le transformateur est généralement moulé sous vide dans de la résine époxy, ce qui lui confère une excellente rigidité diélectrique, une bonne résistance à l’humidité, une grande robustesse mécanique et un entretien minimal.

Types courants
·Transformateur de tension inductif monophasé
·Transformateur de tension isolé bipolaire
·Transformateur de tension isolé tripolaire
·Transformateur de tension amovible (enfichable)
·Transformateur de tension protégé par fusible

Avantages
·Haute précision de mesure
·Excellentes performances d’isolation
·Compact et léger
·Fonctionnement sans entretien
·Longue durée de vie
·Résilience mécanique élevée
·Isolation en résine époxy ignifuge
·Adapté aux environnements industriels difficiles

Normes applicables
·CEI 61869-1 – Exigences générales relatives aux transformateurs de mesure
·CEI 61869-3 – Exigences supplémentaires relatives aux transformateurs de tension inductifs
·IEEE C57.13 – Exigences de la norme IEEE relatives aux transformateurs de mesure

Câblage type
Côté primaire
·Raccordement phase à phase ou phase à terre sur le réseau 12 kV.
Côté secondaire
Raccordement à :
·Compteurs d’énergie
·Voltmètres
·Relais de protection
·Analyseurs de qualité de l’énergie
·Systèmes SCADA et d’automatisation

Applications types par secteur d’activité
·Sous-stations électriques : comptage commercial et protection
·Usines de fabrication : protection des moteurs et des alimentations
·Bâtiments commerciaux : surveillance de la distribution
·Parcs éoliens : mesure du système collecteur
·Centrales solaires : protection des onduleurs et des alimentations
·Exploitation minière : appareillage de distribution
·Pétrole et gaz : distribution d’énergie de process

Caractéristiques principales
·Tension nominale du système jusqu’à 12 kV
·Construction moulée en résine époxy pour usage intérieur
·Haute fiabilité de l’isolation
·Transformation précise de la tension
·Plusieurs options d’enroulements secondaires
·Adapté au comptage et à la protection
·Faibles décharges partielles
·Sans entretien pendant toute sa durée de vie
