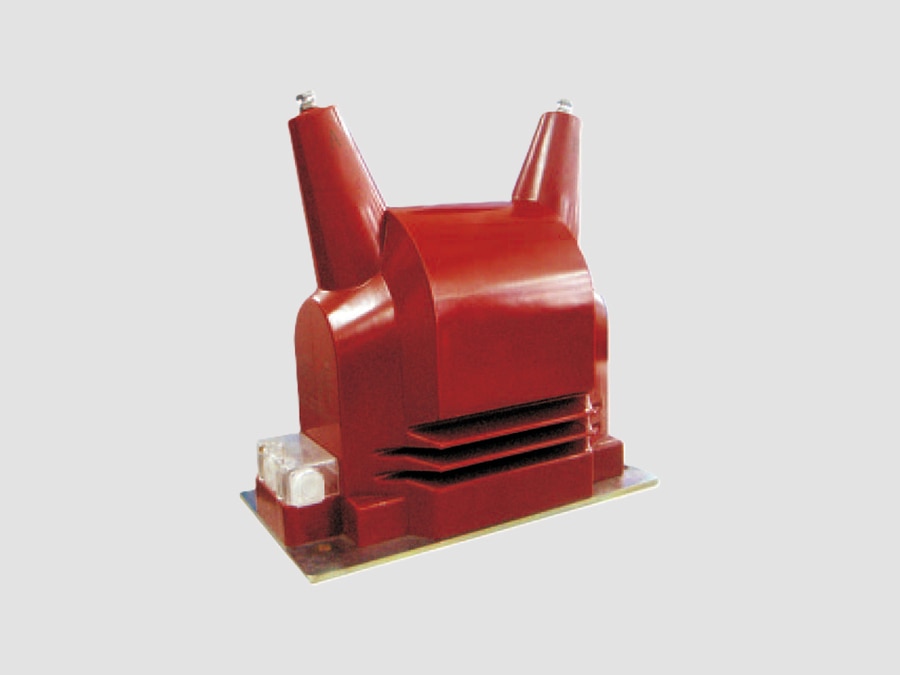

Transformateur de tension 24 kV (modèle d'intérieur)

{{{sourceTextContent.subTitle}}}

Transformateur de tension 24 kV

{{{sourceTextContent.description}}}

Le transformateur de tension (VT) d'intérieur de 24 kV, également appelé transformateur de potentiel (PT) d'intérieur, est un transformateur de mesure conçu pour abaisser les tensions des réseaux moyenne tension jusqu'à 24 kV en tensions basses normalisées à des fins de comptage, de protection, de surveillance et de contrôle. Ces transformateurs sont généralement installés dans des appareillages de commutation métalliques en intérieur, des unités en anneau (RMU) et des postes de transformation moyenne tension.

Fonctions principales
Mesure de tension : convertit la tension primaire en tensions secondaires normalisées (généralement 100 V ou 110 V) pour les instruments de mesure.
Protection : fournit des signaux de tension précis aux relais de protection pour la protection contre les surtensions, les sous-tensions, la protection directionnelle, la synchronisation et la protection à distance.
Isolation électrique : isole en toute sécurité les équipements de mesure et de protection basse tension du réseau moyenne tension.

Applications typiques
·Appareillages de commutation moyenne tension en intérieur
·Unités principales en anneau (RMU)
·Postes de distribution des réseaux publics
·Réseaux électriques industriels
·Bâtiments commerciaux
·Centrales d’énergie renouvelable (solaire et éolienne)
·Installations minières, pétrolières et gazières, et sites de production

Caractéristiques techniques typiques
·Tension nominale : 24 kV
·Tension maximale du réseau : 24 kV ou 25,8 kV
·Fréquence nominale : 50 Hz / 60 Hz
·Tension primaire nominale : 22 kV, 24 kV ou 22/√3 kV
·Tension secondaire nominale : 100 V, 110 V, 100/√3 V, 110/√3 V
·Classe de précision : 0,1, 0,2, 0,5, 1,0, 3P, 6P
·Charge nominale : 10 VA, 15 VA, 30 VA, 50 VA, 100 VA
·Type d’isolation : moulage à la résine époxy
·Mode de refroidissement : air naturel (AN)
·Installation : en intérieur

Construction
Un transformateur de tension intérieur typique de 24 kV comprend :
·Un enroulement primaire haute tension
·Un ou plusieurs enroulements secondaires
·Un noyau magnétique en acier au silicium laminé
·Une isolation en résine époxy moulée sous vide
·Une borne primaire
·Un boîtier de bornes secondaires
·Une base de montage
·Une borne de mise à la terre

Le moulage en résine époxy offre :
·Une excellente isolation diélectrique
·Une résistance mécanique élevée
·Une résistance à l’humidité et à la pollution
·De faibles décharges partielles
·Un fonctionnement sans entretien

Types courants
·Transformateur de tension inductif monophasé
·Transformateur de tension isolé bipolaire
·Transformateur de tension isolé tripolaire
·Transformateur de tension débrochable (enfichable)
·Transformateur de tension protégé par fusible
·Transformateur de tension à double secondaire pour le comptage et la protection

Avantages
·Haute précision de mesure
·Performances d’isolation fiables
·Conception compacte adaptée à une installation dans des appareillages de commutation
·Fonctionnement sans entretien
·Longue durée de vie
·Haute résistance à l’humidité et aux contaminants
·Excellentes performances thermiques et mécaniques
·Adapté à un fonctionnement continu en intérieur

Normes applicables
·CEI 61869-1 – Transformateurs de mesure – Exigences générales
·CEI 61869-3 – Exigences supplémentaires pour les transformateurs de tension inductifs
·IEEE C57.13 – Exigences de la norme IEEE pour les transformateurs de mesure

Câblage type
Côté primaire
·Raccordement phase à phase ou phase à terre sur le réseau 24 kV.

Côté secondaire
·Compteurs d’énergie
·Voltmètres
·Relais de protection
·Analyseurs de qualité de l’énergie
·Systèmes SCADA et d’automatisation

Applications typiques par secteur
·Réseaux de distribution d’électricité : comptage commercial et protection des lignes d’alimentation
·Installations industrielles : protection des moteurs, des transformateurs et des lignes d’alimentation
·Bâtiments commerciaux : surveillance de la distribution moyenne tension
·Parcs éoliens : mesure de la tension du circuit collecteur
·Centrales solaires : surveillance des onduleurs et des lignes d’alimentation
·Exploitation minière : appareillages de commutation souterrains et en surface
·Pétrole et gaz : systèmes de distribution d’énergie pour les processus industriels

Caractéristiques principales
·Tension nominale du système jusqu’à 24 kV
·Construction moulée en résine époxy pour usage intérieur
·Haute fiabilité de l’isolation
·Transformation précise de la tension pour le comptage et la protection
·Configurations multiples des enroulements secondaires
·Faibles décharges partielles et rigidité diélectrique élevée
·Compact, léger et sans entretien
·Conforme aux normes CEI 61869 et IEEE C57.13
