Transformateur de tension 36 kV (modèle d'intérieur)

{{{sourceTextContent.subTitle}}}

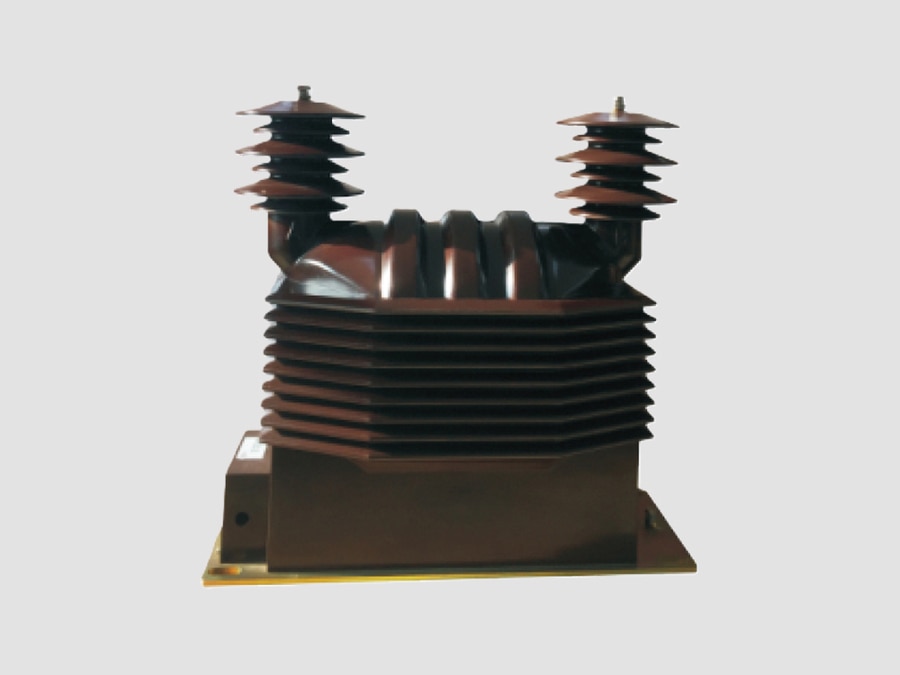

Transformateur de tension 36 kV

{{{sourceTextContent.description}}}

Le transformateur de tension (VT) d'intérieur de 36 kV, également appelé transformateur de potentiel (PT) d'intérieur, est un transformateur de mesure conçu pour abaisser avec précision les tensions des réseaux moyenne tension jusqu'à 36 kV en tensions de sortie basse tension normalisées, à des fins de comptage, de protection, de surveillance et de contrôle. Ces transformateurs sont largement utilisés dans les appareillages de commutation métalliques en intérieur, les sous-stations et les réseaux de distribution d’énergie industrielle.

Fonctions principales
·Mesure de tension : convertit la tension primaire élevée en tensions secondaires normalisées (généralement 100 V ou 110 V) pour les instruments de mesure et la facturation de la consommation.
·Protection : fournit des signaux de tension précis aux relais de protection pour la protection contre les surtensions, les sous-tensions, la protection directionnelle, la synchronisation, la fréquence et la protection à distance.
·Isolation électrique : isole électriquement les circuits secondaires de mesure et de protection du réseau haute tension, garantissant ainsi la sécurité du personnel et des équipements.

Applications typiques
·Appareillages de commutation moyenne tension en intérieur
·Sous-stations de réseaux publics
·Sous-stations industrielles
·Unités de boucle (RMU)
·Bâtiments commerciaux
·Centrales d’énergies renouvelables (éoliennes et solaires)
·Industries minières, pétrolières et gazières, et industries lourdes
·Systèmes d’alimentation de traction ferroviaire

Caractéristiques techniques types
·Tension nominale : 36 kV
·Tension maximale du réseau : 36 kV ou 40,5 kV
·Fréquence nominale : 50 Hz / 60 Hz
·Tension primaire nominale : 33 kV, 35 kV, 36 kV ou 33/√3 kV
·Tension secondaire nominale : 100 V, 110 V, 100/√3 V, 110/√3 V
·Classe de précision : 0,1, 0,2, 0,5, 1,0, 3P, 6P
·Puissance nominale : 10 VA, 15 VA, 30 VA, 50 VA, 100 VA
·Type d’isolation : résine époxy moulée sous vide
·Mode de refroidissement : air naturel (AN)
·Installation : en intérieur

Construction
Un transformateur de tension intérieur typique de 36 kV se compose des éléments suivants :
·Enroulement primaire haute tension
·Un ou plusieurs enroulements secondaires
·Noyau en acier au silicium laminé de haute qualité
·Isolation en résine époxy moulée sous vide
·Borne haute tension
·Boîtier de raccordement secondaire
·Socle de montage
·Borne de mise à la terre

L’encapsulation en résine époxy offre :
·Une excellente rigidité diélectrique
·Une grande robustesse mécanique
·Une résistance à l’humidité et à la contamination
·De faibles décharges partielles
·Un fonctionnement sans entretien
·Une longue durée de vie

Types courants
·Transformateur de tension inductif monophasé
·Transformateur de tension isolé bipolaire
·Transformateur de tension isolé tripolaire
·Transformateur de tension débrochable (enfichable)
·Transformateur de tension protégé par fusible
·Transformateur de tension à double secondaire (mesure et protection)

Avantages
·Haute précision de mesure
·Excellente fiabilité de l’isolation
·Conception compacte adaptée aux appareillages de commutation à enveloppe métallique
·Fonctionnement sans entretien pendant toute sa durée de vie
·Haute résistance à l’humidité, à la poussière et à la pollution
·Faibles caractéristiques de décharges partielles
·Résilience thermique et mécanique élevée
·Performances fiables à long terme

Normes applicables
·CEI 61869-1 – Transformateurs de mesure – Exigences générales
·CEI 61869-3 – Exigences supplémentaires pour les transformateurs de tension inductifs
·IEEE C57.13 – Exigences de la norme IEEE pour les transformateurs de mesure

Câblage type
Côté primaire
·Raccordement phase à phase ou phase à terre sur un réseau moyenne tension de 33 à 36 kV.

Côté secondaire
·Compteurs d’énergie
·Voltmètres
·Relais de protection
·Analyseurs de qualité de l’énergie
·Systèmes SCADA et d’automatisation
·Équipements de synchronisation

Applications typiques par secteur
·Sous-stations de distribution : comptage commercial et protection des lignes de distribution
·Installations industrielles : protection des transformateurs, des moteurs et des lignes de distribution
·Bâtiments commerciaux : surveillance de la distribution moyenne tension
·Parcs éoliens : mesure de la tension du système collecteur
·Centrales solaires : surveillance des onduleurs et des lignes de distribution
·Exploitation minière : appareillage de distribution et alimentation des processus
·Pétrole et gaz : systèmes d’alimentation moyenne tension des processus
·Systèmes ferroviaires : mesure de la tension dans les sous-stations de traction

Caractéristiques principales
·Tension nominale du système jusqu’à 36 kV
·Adapté aux systèmes dont la tension maximale est de 40,5 kV
·Isolation moulée en résine époxy pour usage intérieur
·Rigidité diélectrique élevée et faibles décharges partielles
·Transformation précise de la tension pour le comptage et la protection
·Plusieurs configurations d’enroulements secondaires disponibles
·Conception compacte, légère et sans entretien
·Entièrement conforme aux normes CEI 61869-1, CEI 61869-3 et IEEE C57.13
