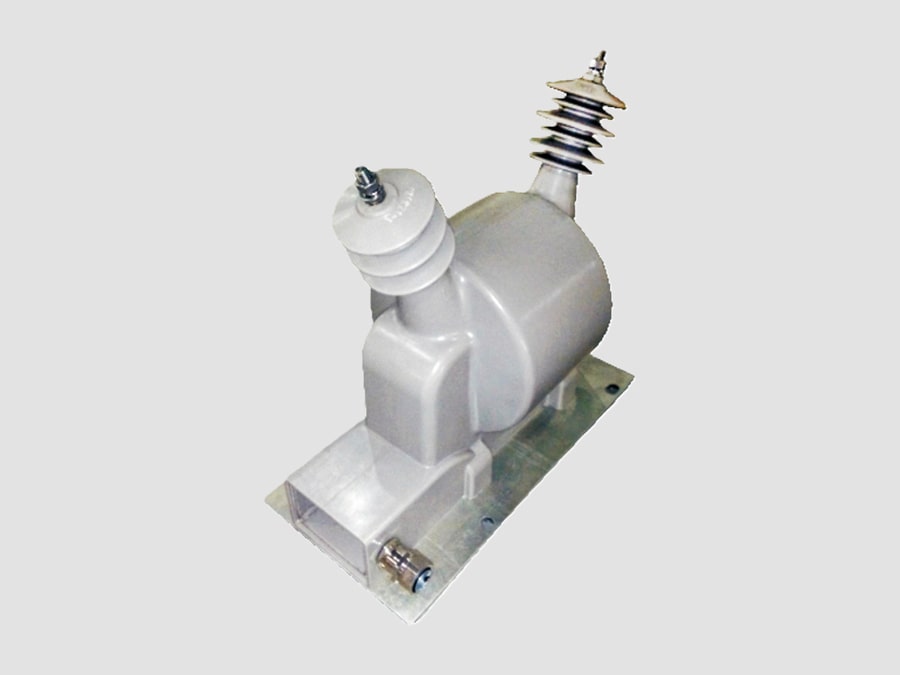

Transformateur de tension 12 kV (modèle pour installation extérieure)

{{{sourceTextContent.subTitle}}}

Transformateur de tension 12 kV

{{{sourceTextContent.description}}}

Le transformateur de tension (VT) extérieur de 12 kV, également appelé transformateur de potentiel (PT) extérieur, est un transformateur de mesure conçu pour abaisser les tensions des réseaux moyenne tension jusqu’à 12 kV en tensions de sortie basse tension normalisées, destinées au comptage, à la protection, à la surveillance et au contrôle. Il est spécialement conçu pour une installation en extérieur, avec une isolation et des matériaux de boîtier résistants aux intempéries qui garantissent des performances fiables dans des conditions environnementales difficiles.

Fonctions principales
·Mesure de tension : réduit les niveaux de moyenne tension à des tensions secondaires normalisées (généralement 100 V ou 110 V) à des fins de comptage et de surveillance.
·Protection : fournit des signaux de tension précis aux relais de protection pour la protection contre les surtensions, les sous-tensions, la protection directionnelle, la synchronisation, la fréquence et la protection à distance.
·Isolation électrique : assure une isolation galvanique entre le circuit primaire haute tension et les équipements secondaires basse tension, renforçant ainsi la sécurité d’exploitation.

Applications typiques
·Postes de distribution extérieurs
·Réseaux de distribution sur poteaux
·Réseaux de distribution des services publics
·Centrales d’énergie renouvelable (solaire et éolienne)
·Distribution d’énergie industrielle
·Projets d’électrification rurale
·Installations minières, pétrolières et gazières

Caractéristiques techniques typiques
·Tension nominale : 12 kV
·Tension maximale du système : 12 kV ou 17,5 kV
·Fréquence nominale : 50 Hz / 60 Hz
·Tension nominale primaire : 11 kV, 12 kV ou 11/√3 kV
·Tension secondaire nominale : 100 V, 110 V, 100/√3 V, 110/√3 V
·Classe de précision : 0,1, 0,2, 0,5, 1,0, 3P, 6P
·Puissance nominale : 10 VA, 15 VA, 30 VA, 50 VA, 100 VA
·Matériau d'isolation : résine époxy ou boîtier en porcelaine
·Distance de fuite : conçu pour la classe de pollution applicable
·Mode de refroidissement : air naturel (AN)
·Installation : à l'extérieur

Construction
Un transformateur de tension extérieur typique de 12 kV se compose de :
·Enroulement primaire haute tension
·Un ou plusieurs enroulements secondaires
·Noyau en acier au silicium laminé
·Boîtier isolé à la résine époxy ou en porcelaine
·Boîtier résistant aux intempéries
Bornes primaires
·Boîtier de raccordement secondaire avec couvercle étanche
·Socle de montage
·Borne de mise à la terre

Le boîtier extérieur est conçu pour résister à :
·La pluie et l’humidité
·Le rayonnement UV
·La poussière et la pollution
·Les environnements côtiers salins (avec une distance de fuite adaptée)
·De fortes variations de température

Types courants
·Transformateur de tension inductif monophasé
·Transformateur de tension phase-terre
·Transformateur de tension phase-phase
·Transformateur de tension à double secondaire (comptage et protection)
·Transformateur de tension protégé par fusible
·Transformateur de tension monté sur poteau

Avantages
·Haute précision de mesure
·Excellentes performances d’isolation en extérieur
·Conception résistante aux intempéries et aux UV
·Fonctionnement sans entretien
·Haute résistance mécanique
·Longue durée de vie
·Boîtier résistant à la corrosion
·Fonctionnement fiable dans des environnements difficiles

Normes applicables
·CEI 61869-1 – Transformateurs de mesure – Exigences générales
·CEI 61869-3 – Exigences supplémentaires pour les transformateurs de tension inductifs
·IEEE C57.13 – Exigences de la norme IEEE pour les transformateurs de mesure

Câblage type
Côté primaire
·Raccordement phase à phase ou phase à terre sur le réseau de distribution 11–12 kV.

Côté secondaire
·Compteurs d’énergie
·Voltmètres
·Relais de protection
·Analyseurs de qualité de l’énergie
·SCADA et unités terminales distantes (RTU)
·Équipements de synchronisation

Applications typiques par secteur
·Distribution d’électricité : comptage commercial et protection des lignes d’alimentation
·Énergies renouvelables : systèmes de capteurs pour parcs solaires et éoliens
·Installations industrielles : postes de coupure extérieurs et réseaux de distribution
·Installations commerciales : postes de distribution primaires
·Exploitation minière : distribution électrique en extérieur
·Pétrole et gaz : distribution d’énergie pour les processus industriels
·Électrification rurale : mesure de tension sur poteaux

Caractéristiques principales
·Tension nominale du système jusqu’à 12 kV
·Conçu pour une installation en extérieur dans toutes les conditions météorologiques
·Construction isolée à la résine époxy ou à la porcelaine
·Rigidité diélectrique élevée et excellente résistance aux conditions environnementales
·Transformation précise de la tension pour le comptage et la protection
·Plusieurs configurations d’enroulements secondaires disponibles
·Conception sans entretien et résistante à la corrosion
·Conforme aux normes CEI 61869-1, CEI 61869-3 et IEEE C57.13
