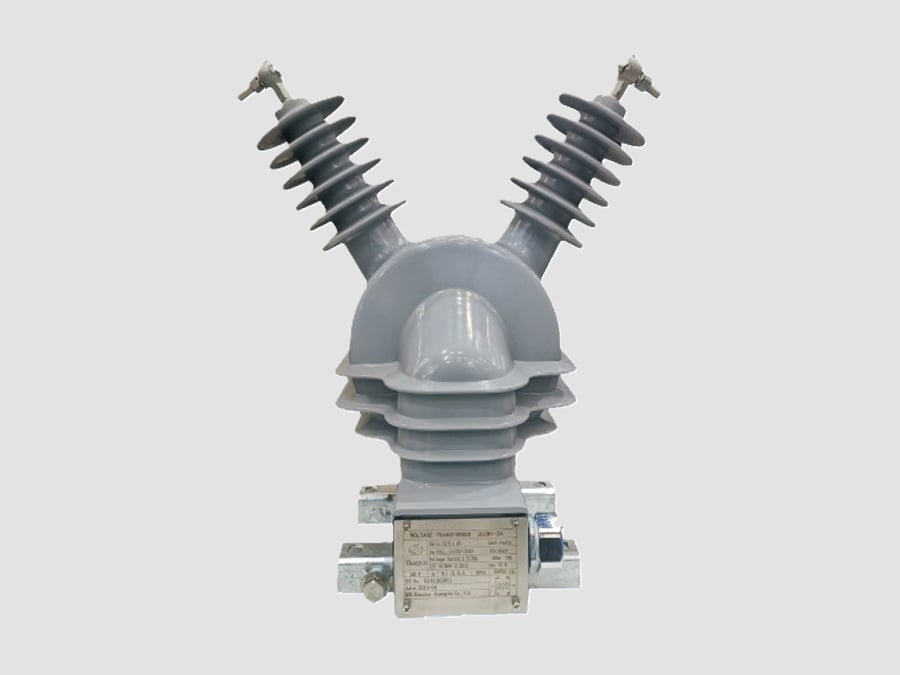

Transformateur de tension 24 kV (modèle pour installation extérieure)

{{{sourceTextContent.subTitle}}}

Transformateur de tension 24 kV

{{{sourceTextContent.description}}}

Le transformateur de tension (VT) extérieur de 24 kV, également appelé transformateur de potentiel (PT) extérieur, est un transformateur de mesure conçu pour abaisser avec précision les tensions des réseaux moyenne tension jusqu’à 24 kV en tensions de sortie basse tension normalisées, destinées au comptage, à la protection, à la surveillance et au contrôle. Conçu pour une utilisation en extérieur, il est doté d’une isolation et d’un boîtier résistants aux intempéries, garantissant un fonctionnement fiable dans des conditions environnementales difficiles.

Fonctions principales
·Mesure de tension : convertit les niveaux de moyenne tension en tensions secondaires normalisées (généralement 100 V ou 110 V) à des fins de comptage et de surveillance.
·Protection : fournit des signaux de tension précis aux relais de protection pour la protection contre les surtensions, les sous-tensions, la protection directionnelle, la synchronisation, la fréquence et la protection à distance.
·Isolation électrique : isole électriquement les circuits haute tension des équipements de comptage et de protection basse tension, améliorant ainsi la sécurité d’exploitation.

Applications typiques
·Postes de distribution extérieurs
·Réseaux de distribution d’électricité des services publics
·Systèmes de distribution montés sur poteaux
·Centrales d’énergie renouvelable (solaire et éolienne)
·Postes de couplage industriels
·Systèmes de distribution d’électricité commerciaux
·Installations minières, pétrolières, gazières et pétrochimiques

Caractéristiques techniques typiques
·Tension nominale : 24 kV
·Tension maximale du système : 24 kV ou 25,8 kV
·Fréquence nominale : 50 Hz / 60 Hz
·Tension primaire nominale : 22 kV, 24 kV ou 22/√3 kV
·Tension secondaire nominale : 100 V, 110 V, 100/√3 V, 110/√3 V
·Classe de précision : 0,1, 0,2, 0,5, 1,0, 3P, 6P
·Charge nominale : 10 VA, 15 VA, 30 VA, 50 VA, 100 VA
·Matériau d’isolation : résine époxy ou boîtier en porcelaine
·Distance de fuite : conforme aux exigences de la classe de pollution
·Mode de refroidissement : air naturel (AN)
·Installation : à l’extérieur

Construction
Un transformateur de tension extérieur typique de 24 kV se compose de :
·Enroulement primaire haute tension
·Un ou plusieurs enroulements secondaires
·Noyau magnétique en acier au silicium laminé
·Encapsulation en résine époxy ou boîtier isolant en porcelaine
·Isolation externe résistante aux intempéries
·Bornes primaires
·Boîtier de bornes secondaires étanche
·Socle de montage
·Borne de mise à la terre

La construction pour usage extérieur est conçue pour résister :
·À la pluie et à l’humidité
·Au rayonnement UV
·À la poussière et aux contaminants en suspension dans l’air
·Au brouillard salin dans les environnements côtiers
·De fortes variations de température ambiante

Types courants
·Transformateur de tension inductif monophasé
·Transformateur de tension phase-terre
·Transformateur de tension phase-phase
·Transformateur de tension à double secondaire pour le comptage et la protection
·Transformateur de tension protégé par fusible
·Transformateur de tension monté sur poteau

Avantages
·Haute précision de mesure
·Excellentes performances d’isolation et diélectriques
·Conception résistante aux intempéries et aux UV
·Fonctionnement sans entretien
·Résilience mécanique élevée
·Construction résistante à la corrosion
·Longue durée de vie opérationnelle
·Performances fiables dans des environnements extérieurs difficiles

Normes applicables
·CEI 61869-1 – Transformateurs de mesure – Exigences générales
·CEI 61869-3 – Exigences supplémentaires pour les transformateurs de tension inductifs
·IEEE C57.13 – Exigences de la norme IEEE pour les transformateurs de mesure

Câblage type
Côté primaire
·Raccordement phase à phase ou phase à terre sur le réseau de distribution 22–24 kV.

Côté secondaire
·Compteurs d’énergie
·Voltmètres
·Relais de protection
·Analyseurs de qualité de l’énergie
·SCADA et unités terminales distantes (RTU)
·Équipements de synchronisation

Applications typiques par secteur
·Distribution d’électricité : comptage commercial et protection des lignes d’alimentation
·Énergies renouvelables : systèmes de capteurs pour parcs solaires et éoliens
·Installations industrielles : postes de coupure extérieurs et réseaux de distribution
·Installations commerciales : postes de distribution primaires
·Exploitation minière : distribution électrique en extérieur
·Pétrole et gaz : distribution d’énergie pour les processus industriels
·Infrastructures : aéroports, chemins de fer et réseaux de services publics

Caractéristiques principales
·Tension nominale du système jusqu’à 24 kV
·Conçus pour un fonctionnement continu en extérieur
·Construction isolée à la résine époxy ou à la porcelaine
·Rigidité diélectrique élevée et excellente résistance aux conditions environnementales
·Transformation précise de la tension pour le comptage et la protection
·Plusieurs options d’enroulements secondaires disponibles
·Conception sans entretien et résistante à la corrosion
·Conforme aux normes CEI 61869-1, CEI 61869-3 et IEEE C57.13
