L'isolateur de poteau en porcelaine (isolateur à socle) assure l'isolation entre les conducteurs sous tension et les structures de support mises à la terre.

{{{sourceTextContent.subTitle}}}

Isolateur de poteau en porcelaine

{{{sourceTextContent.description}}}

L'isolateur sur poteau en porcelaine, également appelé « isolateur sur socle » ou « isolateur de sous-station », est un composant d'isolation électrique haute tension utilisé dans les sous-stations et les postes de sectionnement extérieurs pour soutenir et isoler électriquement les barres omnibus, les sectionneurs, les disjoncteurs, les transformateurs de mesure et autres équipements haute tension par rapport aux structures mises à la terre.

Il est fabriqué à partir de porcelaine électrique à haute résistance et est conçu pour résister à la fois aux contraintes électriques et aux charges mécaniques dans les environnements extérieurs des réseaux électriques.

Fonctions principales
·Isolation électrique : assure l’isolation entre les conducteurs sous tension et les structures de support mises à la terre.
·Support mécanique : soutient les barres omnibus et les équipements haute tension dans des conditions normales et en cas de court-circuit.
·Isolation de tension : maintient les distances d’isolement requises dans les postes électriques.
·Protection contre les agressions environnementales : assure un fonctionnement fiable en extérieur malgré la pollution, la pluie, le gel et les variations de température.

Applications typiques

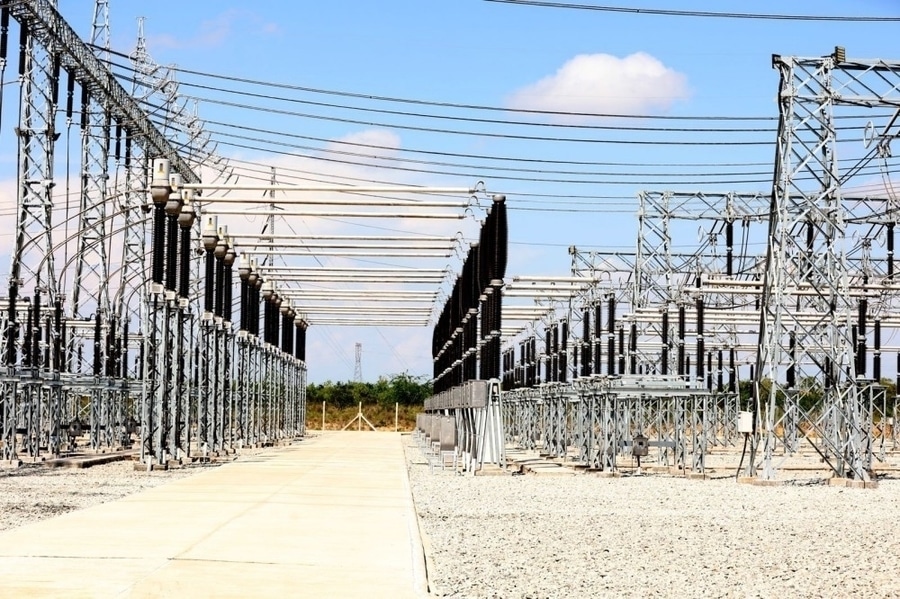

·Sous-stations extérieures
·Postes de commutation haute tension
·Systèmes de support de barres omnibus
·Supports de sectionneurs
·Supports de disjoncteurs
·Supports de transformateurs de courant et de tension
·Structures de montage de parafoudres
·Réseaux de transport et de distribution d’électricité

Caractéristiques techniques typiques
·Tension nominale : 12 kV – 420 kV
·Plage de tension du système : moyenne à très haute tension
·Matériau isolant : porcelaine électrique
·Installation : en extérieur
·Type de montage : sur socle / à bride
·Fréquence : 50 Hz / 60 Hz
·Type d’isolateur : isolateur de poste
·Résistance mécanique : charge en porte-à-faux nominale
·Classe environnementale : résistant à la pollution en extérieur

Construction
Un isolateur de poste en porcelaine type se compose des éléments suivants :
1. Corps isolant en porcelaine
·Rigidité diélectrique élevée
·Excellente résistance mécanique
·Résistant au vieillissement dû aux intempéries
·Assure l’isolation entre les parties sous tension et la terre
2. Raccords d’extrémité métalliques
·Raccords en acier galvanisé ou en alliage d’aluminium
·Utilisés pour le montage et le raccordement des équipements
·Conçus pour résister aux charges mécaniques
3. Section de jonction cimentée
·Assure la liaison entre les sections en porcelaine et les raccords métalliques
·Assure la stabilité mécanique
4. Bride de fixation
·Permet l’installation sur des structures en acier, des châssis d’équipements ou des fondations

Principe de fonctionnement
En fonctionnement normal :
·Le conducteur ou l’équipement sous tension est monté sur le sommet de l’isolateur.
·Le corps en porcelaine empêche le passage du courant vers la structure mise à la terre.
·L’isolateur résiste à la tension continue du réseau.

En cas de conditions anormales :
·Il résiste aux surtensions temporaires.
·Il supporte les forces mécaniques provoquées par les courants de court-circuit, le vent et le fonctionnement des équipements.

Avantages
·Haute résistance mécanique
·Excellentes performances d’isolation électrique
·Longue durée de vie
·Bonne résistance au vieillissement dû aux conditions environnementales
·Performances stables face aux variations de température
·Adapté aux postes de transformation haute tension
·Faibles besoins d’entretien
·Technologie éprouvée depuis des décennies en service extérieur

Types courants
1. Isolateur de poteau de poste à âme pleine
·Corps en porcelaine d’une seule pièce
·Utilisé pour la moyenne tension et les charges mécaniques faibles
2. Isolateur de poteau de poste à plusieurs éléments
·Plusieurs sections en porcelaine assemblées entre elles
·Utilisé pour des niveaux de tension plus élevés
3. Combinaison isolateur de ligne / isolateur de poste
·Utilisé lorsque le support du conducteur et l’isolation sont tous deux nécessaires
4. Isolateur sur socle à haute résistance mécanique
·Conçu pour les barres omnibus lourdes et les équipements de commutation

Applications typiques en fonction de la tension
·12–36 kV Postes de distribution et appareillages de commutation
·66–145 kV Postes de sectionnement extérieurs et supports de barres omnibus
·220–245 kV Postes de transport
·362–420 kV Postes de commutation à très haute tension

Normes applicables
·CEI 60168 – Essais sur les isolateurs à poteau en céramique pour usage intérieur et extérieur
·CEI 60273 – Caractéristiques des isolateurs à poteau pour usage intérieur et extérieur
·CEI 62231 – Isolateurs composites de type poteau pour postes électriques
·ANSI C29.9 – Isolateurs en porcelaine fabriqués par procédé humide – Type poteau de poste électrique

Applications typiques par secteur d’activité
·Services publics d’électricité : support de barres omnibus et d’équipements dans les postes électriques
·Énergies renouvelables : postes de collecte
·Installations industrielles : postes de commutation haute tension
·Exploitation minière : sous-stations électriques extérieures
·Pétrole et gaz : installations de distribution électrique
·Chemins de fer : sous-stations de traction

Caractéristiques principales
·Construction en porcelaine à haute résistance
·Excellente fiabilité d’isolation
·Grande capacité mécanique en porte-à-faux
·Conception résistante aux intempéries pour une utilisation en extérieur
·Adaptés au support de barres omnibus et d’appareillages de commutation
·Longue durée de vie
·Faibles besoins d’entretien
·Conçus pour les sous-stations moyenne et haute tension
·Conformes aux normes CEI 60168, CEI 60273 et ANSI C29.9
