Les isolateurs de ligne en polymère offrent une résistance mécanique élevée pour un poids réduit

{{{sourceTextContent.subTitle}}}

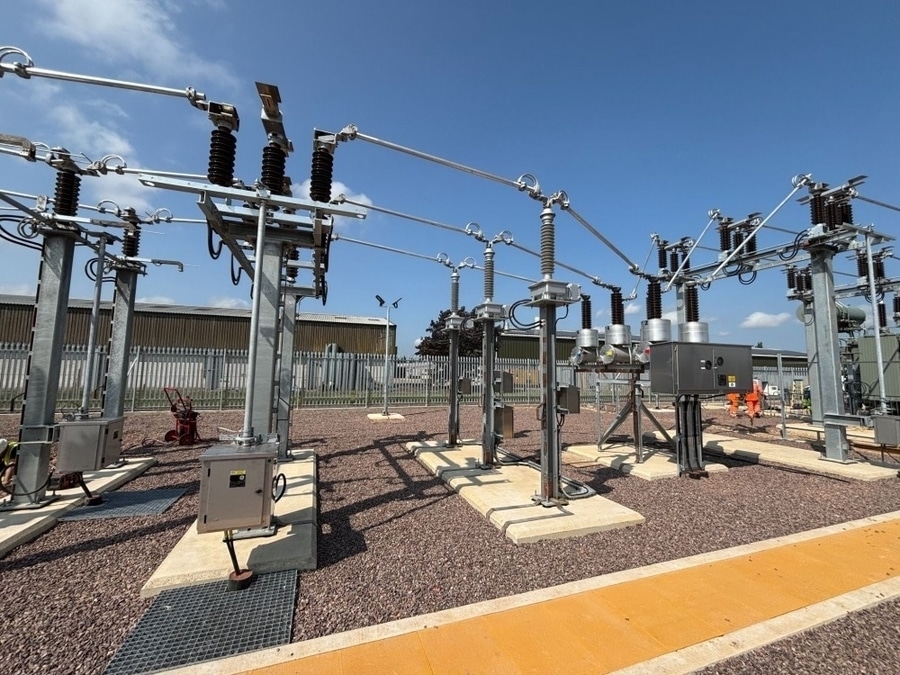

Isolateur de poteau en polymère

{{{sourceTextContent.description}}}

L'isolateur de ligne en polymère est un isolateur électrique composite conçu pour soutenir et isoler électriquement les conducteurs aériens dans les réseaux de distribution et de transport à moyenne et haute tension. Il est constitué d'un noyau en polymère renforcé de fibre de verre recouvert d'une enveloppe en caoutchouc silicone et se monte directement sur les poteaux ou les traverses afin d'assurer un soutien mécanique et une isolation.

Par rapport aux isolateurs de poteau traditionnels en porcelaine, les modèles en polymère sont plus légers, offrent une meilleure résistance à la pollution et une meilleure résistance aux chocs mécaniques.

Fonctions principales
·Isolation électrique : empêche les fuites de courant des conducteurs sous tension vers les poteaux, les pylônes ou les structures mises à la terre.
·Support mécanique : soutient les conducteurs aériens et résiste aux charges verticales, horizontales et en porte-à-faux.
·Stabilité de la ligne : maintient la position des conducteurs et les distances de sécurité électriques requises.
·Protection contre les agressions extérieures : assure une isolation fiable en cas de pluie, de pollution, d’exposition aux UV et dans des conditions extérieures difficiles.

Applications typiques
·Lignes de distribution moyenne tension
·Réseaux électriques aériens
·Systèmes de distribution compacts
·Distribution électrique urbaine
·Réseaux électriques industriels
·Systèmes de captage d’énergie renouvelable
·Réseaux d’électrification ferroviaire
·Installations d’appareillage montées sur poteaux

Caractéristiques techniques types
·Tension nominale : 11 kV – 230 kV
·Tension d’application : réseaux moyenne et haute tension
·Matériau isolant : polymère composite à base de caoutchouc silicone
·Matériau du noyau : tige en époxy renforcée de fibre de verre
·Installation : en extérieur
·Type de montage : sur poteau / sur traverse
·Fréquence : 50 Hz / 60 Hz
·Résistance mécanique : résistance nominale à la charge en porte-à-faux
·Résistance à la pollution : élevée

Construction
Un isolateur de ligne en polymère typique se compose des éléments suivants :
1. Tige centrale en polymère renforcé de fibre de verre (FRP)
·Assure la résistance mécanique
·Supporte les charges des conducteurs
·Résistante aux contraintes de flexion et de traction
2. Boîtier en caoutchouc silicone
·Assure l’isolation externe
·Excellentes propriétés hydrophobes
·Résistant aux rayons UV
·Conserve ses performances d’isolation dans les environnements pollués
3. Capuchons en caoutchouc silicone
·Augmentent la distance de fuite
·Améliorent la résistance à la pollution
·Réduisent le courant de fuite
4. Raccords d’extrémité métalliques
·Acier galvanisé ou alliage d’aluminium
·Utilisés pour la fixation du conducteur et de la structure
·Conçus pour supporter des charges mécaniques

Principe de fonctionnement
En fonctionnement normal :
·Le conducteur sous tension est fixé à l’embout supérieur.
·L’isolateur en polymère assure l’isolation entre le conducteur et la structure porteuse.
·Le courant de fuite reste extrêmement faible.

Dans des conditions anormales :
·L’isolateur résiste à une surtension temporaire.
·Le noyau en FRP assure la stabilité mécanique en cas de vent, de givre et de mouvement du conducteur.
·L’enveloppe en caoutchouc silicone empêche les claquages causés par la contamination et l’humidité.

Avantages
·Légèreté par rapport aux modèles en porcelaine
·Excellentes propriétés hydrophobes
·Résistance supérieure à la pollution
·Rapport résistance mécanique/poids élevé
·Meilleure résistance aux chocs
·Coûts de transport et d’installation réduits
·Bonnes performances sismiques
·Faibles besoins d’entretien
·Adapté aux environnements côtiers et industriels

Types courants
1. Isolateur de ligne sur poteau en polymère de classe distribution
·Utilisés dans les réseaux de 11 kV à 36 kV
·Applications de distribution sur poteaux
2. Isolateur de ligne sur poteau en polymère de classe « transmission »
·Utilisés sur les lignes aériennes à haute tension
·Assurent le soutien et l’isolation des conducteurs
3. Isolateur de ligne sur poteau horizontal
·Montés horizontalement sur des poteaux ou des structures
·Couramment utilisés dans les réseaux de distribution compacts
4. Isolateur de poteau vertical
·Monté verticalement
·Utilisé pour le soutien standard des conducteurs aériens

Normes applicables
·CEI 61952 – Isolateurs pour lignes aériennes – Isolateurs de poteau composites
·CEI 61109 – Isolateurs composites pour lignes aériennes à courant alternatif
·ANSI C29.17 – Isolateurs composites sur poteaux
·CEI 60815 – Sélection et dimensionnement des isolateurs haute tension en milieu pollué

Applications typiques en tension
·11–36 kV Poteaux de distribution et réseaux compacts
·66–110 kV Lignes de sous-transport
·132–230 kV Applications sur lignes aériennes haute tension

Applications typiques par secteur
·Services publics d’électricité : réseaux de distribution aériens
·Énergies renouvelables : lignes de raccordement éoliennes et solaires
·Installations industrielles : réseaux de distribution privés
·Chemins de fer : systèmes de soutien à l’électrification
·Exploitation minière : distribution d’énergie en extérieur
·Infrastructures : réseaux électriques urbains et ruraux

Caractéristiques principales
·Construction en composite de caoutchouc silicone
·Résilience mécanique élevée pour un poids réduit
·Excellente résistance à la pollution et à l’humidité
·Conception avec une longue distance de fuite
·Performances en extérieur résistantes aux UV
·Faible courant de fuite
·Installation et remplacement faciles
·Fonctionnement sans entretien
·Adapté aux systèmes modernes de distribution aérienne
·Conforme aux normes CEI 61952, CEI 61109 et ANSI C29.17
