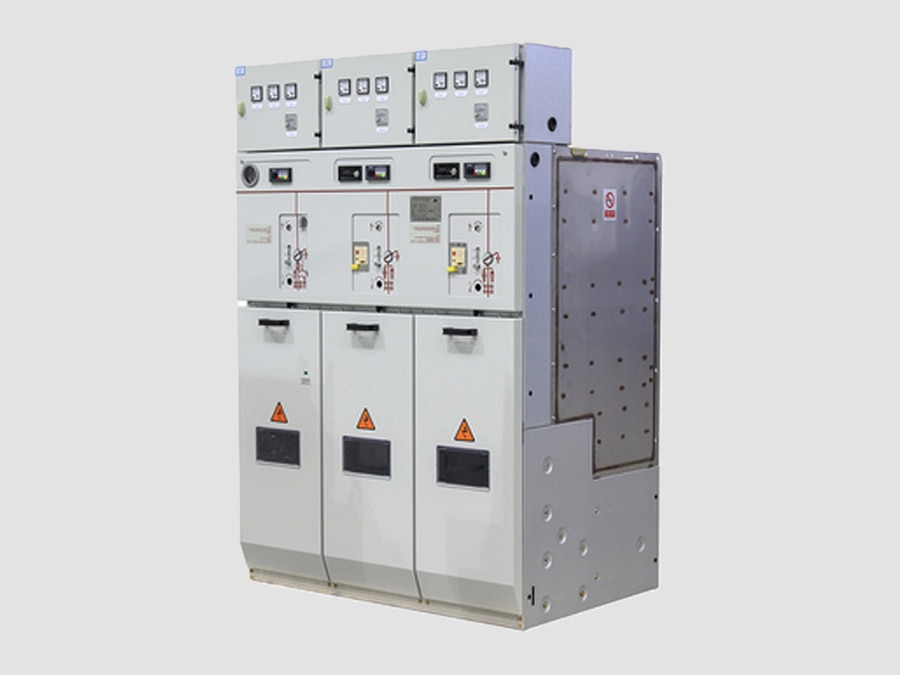

Unité principale en anneau (RMU) isolée au gaz, 12 kV – un appareillage de moyenne tension compact et assemblé en usine

{{{sourceTextContent.subTitle}}}

Unité principale en boucle (RMU) 12 kV

{{{sourceTextContent.description}}}

L'unité principale en anneau (RMU) isolée au gaz de 12 kV est un appareillage de moyenne tension compact, assemblé en usine, utilisé dans les réseaux de distribution d'électricité secondaires. Elle est conçue pour assurer la commutation, la protection, l'isolation et la sectionnement des lignes de distribution de 12 kV, tout en garantissant une fiabilité élevée et un entretien minimal. Tous les composants sous tension sont enfermés dans une cuve étanche isolée au gaz, ce qui les protège de la poussière, de l’humidité, de la pollution et des conditions environnementales difficiles.

Caractéristiques principales
·Tension nominale : 12 kV
·Fréquence nominale : 50/60 Hz
·Construction isolée au gaz, scellée à vie
·Encombrement réduit pour une installation en intérieur ou en extérieur
·Haute fiabilité opérationnelle
·Réservoir de gaz sans entretien
·Configurations modulaires et évolutives
·Sécurité élevée du personnel grâce à une conception interne résistante aux arcs électriques (en option)
·Adapté à la télésurveillance et à l’automatisation de la distribution (SCADA)

Modules fonctionnels types
·Interrupteur de coupure en charge (LBS)
·Disjoncteur à vide (VCB)
·Combinaison interrupteur-fusible
·Commutateur de mise à la terre
·Module de barres omnibus
·Module de comptage
·Compartiment de raccordement des câbles

Configurations types :
·CCF – Deux commutateurs de câbles + une alimentation de transformateur à fusible
·CCC – Trois sectionneurs de charge
·CCV – Deux sectionneurs de câble + un disjoncteur à vide
·Configurations modulaires extensibles

Caractéristiques techniques types
·Tension nominale : 12 kV
·Tension maximale du réseau : 12/17,5 kV
·Fréquence nominale : 50/60 Hz
·Courant nominal : 630 A (jusqu’à 1 250 A en option)
·Courant de tenue de courte durée : 20–25 kA, 3 s
·Courant de tenue de crête : 50–63 kA
·Capacité de coupure : 20–25 kA
·Tension de tenue aux impulsions de foudre (BIL) : 75 kV
·Tension de tenue à la fréquence du réseau : 28 kV (1 min)
·Indice de protection : boîtier IP4X (réservoir de gaz généralement IP67)
·Endurance mécanique : ≥ 2 000 à 10 000 manœuvres
·Taux de fuite de gaz : généralement < 0,1 à 0,2 % par an
·Norme applicable : CEI 62271-200, CEI 62271-103

Construction
Une unité de commutation (RMU) isolée au gaz de 12 kV typique se compose des éléments suivants :
·Réservoir de gaz étanche en acier inoxydable
·Gaz SF₆ ou autre gaz isolant écologique
·Commutateur à trois positions (MARCHE–ARRÊT–TERRE)
·Interrupteur à vide (pour les modules de disjoncteurs)
·Barres omnibus
·Compartiment de raccordement des câbles
·Compartiment de commande basse tension
·Verrouillages mécaniques et électriques
·Dispositif de décompression

Principe de fonctionnement
·L'alimentation entre par un câble d'alimentation.
·Le sectionneur alimente la barre omnibus interne.
·L'énergie est distribuée vers les câbles de sortie ou les transformateurs.
·En cas de défaut, le fusible ou le disjoncteur à vide isole la section défectueuse.
·Les lignes de distribution en bon état restent sous tension, assurant ainsi la continuité du service.

Avantages
·Conception très compacte
·Excellentes performances d’isolation
·Haute fiabilité dans les environnements pollués et humides
·Besoins d’entretien réduits
·Sécurité accrue pour les opérateurs
·Haute continuité de service
·Adapté à l’automatisation des réseaux intelligents
·Longue durée de vie (généralement plus de 30 ans)

Applications
·Réseaux de distribution urbains
·Bâtiments commerciaux
·Installations industrielles
·Installations d’énergie renouvelable
·Parcs éoliens
·Centrales solaires
·Aéroports
·Hôpitaux
·Réseaux ferroviaires et métros
·Centres de données
·Sous-stations secondaires des services publics

Normes courantes
·CEI 62271-200 – Appareillage de commutation à courant alternatif en enveloppe métallique
·CEI 62271-103 – Interrupteurs pour tensions nominales supérieures à 1 kV
·CEI 62271-1 – Spécifications communes
·CEI 60044 / CEI 61869 – Transformateurs de mesure (le cas échéant)
·CEI 60529 – Indice de protection (IP)

Caractéristiques nominales types
·Tension : 12 kV
·Courant : 630 A
·Courant de défaut : 20–25 kA
·BIL : 75 kV
·Protection : IP67 (réservoir de gaz)
·Milieu isolant : SF₆ ou gaz écologique
·Installation : en intérieur / en extérieur
·Mécanisme de commande : manuel ou motorisé
·Automatisation : intégration SCADA/RTU en option

Les RMU modernes de 12 kV à isolation gazeuse sont largement déployées dans les réseaux de distribution moyenne tension, car elles allient un encombrement réduit, une construction étanche et une grande fiabilité de fonctionnement, tout en permettant un isolement rapide des défauts et une alimentation électrique ininterrompue des sections non affectées du réseau.
