L'unité principale en anneau (RMU) isolée au gaz de 24 kV assure de manière fiable les fonctions de commutation, de protection, de sectionnement et d'isolement des défauts.

{{{sourceTextContent.subTitle}}}

Unité principale en boucle (RMU) 24 kV

{{{sourceTextContent.description}}}

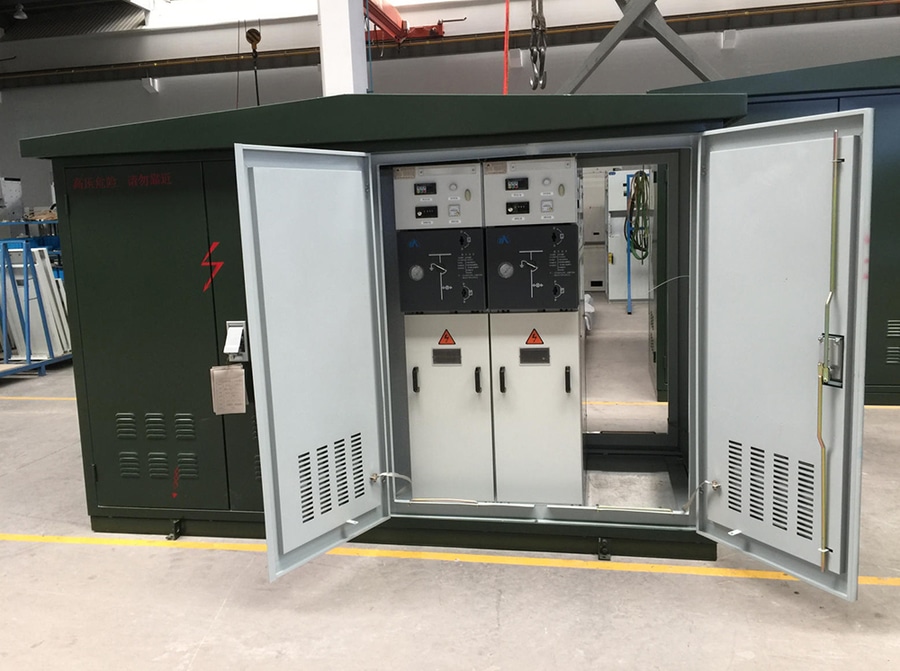

L'unité principale en anneau (RMU) isolée au gaz de 24 kV est un appareillage de moyenne tension à enveloppe métallique, assemblé en usine, conçu pour les réseaux de distribution de 24 kV. Elle assure de manière fiable les fonctions de commutation, de protection, de sectionnement et d'isolement des défauts, tout en maintenant une alimentation électrique ininterrompue vers les sections saines du réseau. Les principaux composants sous tension sont enfermés dans une cuve étanche en acier inoxydable remplie de gaz SF₆ ou d’un gaz isolant respectueux de l’environnement, offrant d’excellentes performances d’isolation et d’extinction d’arc.

Caractéristiques principales
·Tension nominale : 24 kV
·Conception compacte, entièrement étanche et isolée au gaz
·Réservoir de gaz scellé à vie, ne nécessitant aucun entretien
·Fiabilité et sécurité opérationnelles élevées
·Adaptée aux postes de transformation intérieurs et extérieurs
·Conception modulaire et évolutive
·Faibles besoins d’entretien
·Classification d’arc interne disponible
·Compatible avec les systèmes SCADA et d’automatisation de la distribution

Modules fonctionnels types
Une unité RMU de 24 kV peut être configurée à partir des combinaisons suivantes :
·Interrupteur de coupure en charge (LBS)
·Disjoncteur à vide (VCB)
·Combinaison disjoncteur-fusible
·Module de barres omnibus
·Module de commutation de câbles
·Module de comptage
·Commutateur de mise à la terre
·Commutateur de section de barres
·Unité terminale distante (RTU)

Les configurations types comprennent :
CCC – Trois sectionneurs de charge
CCF – Deux commutateurs de câbles + un commutateur à fusible
CCV – Deux commutateurs de câbles + un disjoncteur à vide
Configurations modulaires extensibles pour des alimentations supplémentaires

Caractéristiques techniques types
·Tension nominale : 24 kV
·Tension maximale du réseau : 24/25,8 kV
·Fréquence nominale : 50/60 Hz
·Courant nominal : 630 A (1 250 A en option)
·Courant de tenue de courte durée : 20–25 kA, 3 s
·Courant de tenue de crête : 50–63 kA
·Courant nominal de coupure en court-circuit : jusqu’à 25 kA
·Tension de tenue aux impulsions de foudre (BIL) : 125 kV
·Tension de tenue à la fréquence du réseau : 50 kV (1 min)
·Indice de protection : boîtier IP4X, réservoir de gaz étanche IP67
·Endurance mécanique : ≥ 2 000 à 10 000 opérations
·Taux de fuite de gaz : généralement < 0,1–0,2 % par an
·Normes applicables : CEI 62271-1, CEI 62271-200, CEI 62271-103

Composants principaux
·Réservoir de gaz étanche en acier inoxydable
·Gaz SF₆ ou gaz d’isolation écologique
·Interrupteur de coupure en charge (LBS)
·Interrupteur à vide (modules VCB)
·Commutateur à trois positions (MARCHE–ARRÊT–TERRE)
·Barres omnibus en cuivre
·Compartiment de raccordement des câbles
·Armoire de commande basse tension
·Système de verrouillage mécanique et électrique
·Indicateur de pression de gaz
·Dispositif de décompression

Principe de fonctionnement
·L'alimentation entrante alimente l'unité de commutation (RMU) via un commutateur de câble.
·Le jeu de barres interne isolé distribue l’énergie vers les lignes de sortie.
·En fonctionnement normal, les sectionneurs de charge assurent les opérations de commutation.
·En cas de défaut, le fusible ou le disjoncteur à vide interrompt le courant de défaut.
·La ligne défectueuse est isolée tandis que le reste du réseau continue de fonctionner, garantissant ainsi une grande continuité de service.

Avantages
·Encombrement réduit
·Excellentes performances d’isolation
·Haute fiabilité dans les environnements pollués, humides et côtiers
·Entretien minimal
·Longue durée de vie (généralement 30 ans ou plus)
·Sécurité élevée du personnel
·Réduction de la durée des coupures grâce à un isolement rapide des défauts
·Adapté à l’automatisation des réseaux intelligents et à l’exploitation à distance

Applications typiques
·Postes de distribution urbains
·Installations industrielles
·Complexes commerciaux
·Réseaux de distribution résidentiels
·Centrales d’énergie renouvelable
·Parcs éoliens
·Centrales solaires photovoltaïques
·Aéroports
·Hôpitaux
·Réseaux d’alimentation ferroviaires et de métro
·Centres de données
·Sous-stations secondaires des réseaux publics

Normes internationales applicables
·CEI 62271-1 – Appareillage de commutation et de commande haute tension – Spécifications communes
·CEI 62271-200 – Appareillage de commutation et de commande à courant alternatif en enveloppe métallique
·CEI 62271-103 – Interrupteurs pour tensions nominales supérieures à 1 kV
·CEI 61869 – Transformateurs de mesure (le cas échéant)
·CEI 60529 – Indices de protection (code IP)

Résumé des caractéristiques nominales types
·Tension nominale : 24 kV
·Courant nominal : 630 A
·Courant de défaut : 20–25 kA
·BIL : 125 kV
·Tenue à la tension de fréquence industrielle : 50 kV
·Milieu isolant : SF₆ ou gaz écologique
·Installation : en intérieur / en extérieur
·Indice de protection : IP67 (cuve étanche)
·Automatisation : SCADA / RTU en option
·Durée de vie : ≥ 30 ans

Une unité de commutation à gaz (RMU) de 24 kV est largement utilisée dans les réseaux de distribution moyenne tension modernes en raison de sa taille compacte, de sa construction étanche, de sa grande fiabilité et de sa capacité à maintenir la continuité du réseau grâce à un isolement efficace des défauts. Elle est particulièrement bien adaptée aux infrastructures urbaines, aux sites industriels, aux installations d'énergies renouvelables et aux réseaux de distribution intelligents.
