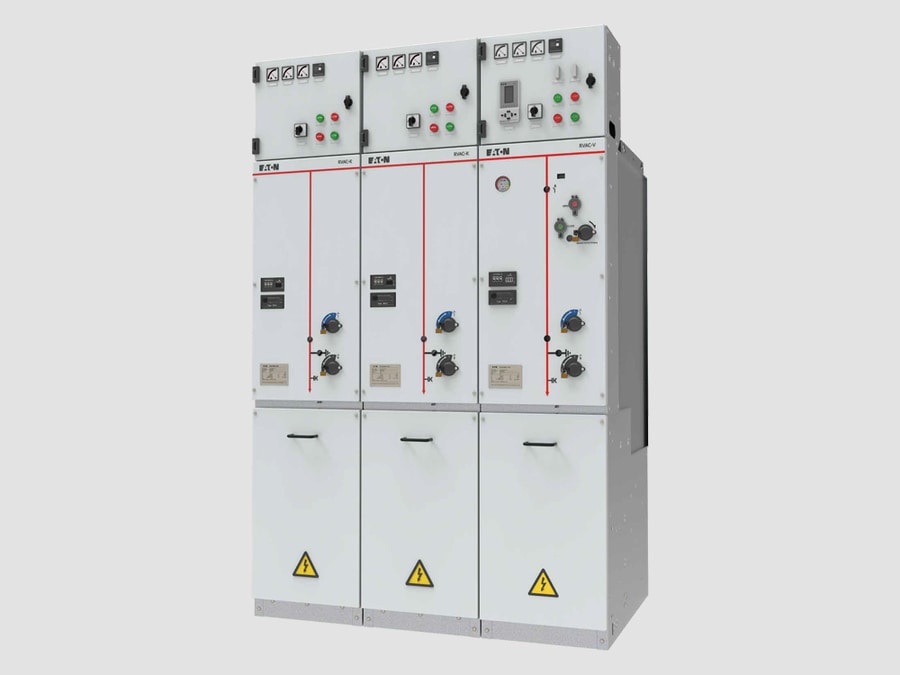

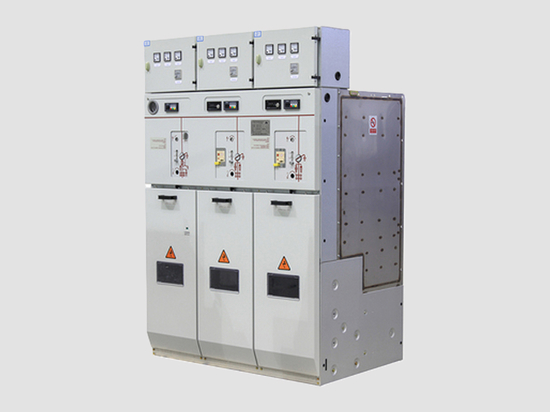

Unité principale en anneau (RMU) isolée au gaz de 36 kV offrant une solution compacte pour les réseaux moyenne tension

{{{sourceTextContent.subTitle}}}

Unité principale en boucle (RMU) 36 kV

{{{sourceTextContent.description}}}

L'unité principale en anneau (RMU) isolée au gaz de 36 kV est un appareillage de moyenne tension compact, en enveloppe métallique, conçu pour les réseaux de distribution de 36 kV (tension maximale du réseau : 40,5 kV). Elle intègre des fonctions de commutation, de protection, d'isolation et de commande au sein d'une enceinte étanche isolée au gaz. Les parties sous tension principales sont logées dans un réservoir en acier inoxydable rempli de gaz SF₆ ou d’un gaz isolant alternatif respectueux de l’environnement, offrant une excellente rigidité diélectrique, une capacité d’extinction d’arc et une fiabilité à long terme.

Les RMU de 36 kV sont largement utilisées dans les postes de distribution, les réseaux électriques industriels, les centrales d’énergie renouvelable, les infrastructures de transport et les réseaux de distribution urbains, où une fiabilité élevée, un encombrement réduit et un entretien minimal sont requis.

Caractéristiques principales
·Tension nominale : 36 kV
·Tension maximale du système : 40,5 kV
·Construction entièrement scellée et isolée au gaz
·Conception compacte et modulaire
·Réservoir de gaz scellé ne nécessitant aucun entretien
·Sécurité de fonctionnement élevée grâce à des mécanismes de verrouillage
·Excellente isolation contre la poussière, l’humidité et la pollution
·Configurations d’alimentation extensibles
·Surveillance à distance et compatibilité SCADA
·Classification d’arc interne en option

Modules fonctionnels types
Une unité RMU de 36 kV peut comprendre :
·Interrupteur de coupure en charge (LBS)
·Disjoncteur à vide (VCB)
·Combinaison fusible-interrupteur
·Module de barres omnibus
·Module de commutation de câbles
·Commutateur de section de jeu de barres
·Module de comptage
·Commutateur de mise à la terre
·Transformateur de tension (VT)
·Transformateur de courant (CT)
·Unité terminale à distance (RTU)

Configurations types :
CCC – Trois sectionneurs de charge
CCF – Deux commutateurs de câbles + une alimentation par transformateur à fusible
CCV – Deux commutateurs de câbles + un disjoncteur à vide
Configurations modulaires extensibles pour des alimentations supplémentaires

Caractéristiques techniques types
·Tension nominale : 36 kV
·Tension maximale du réseau : 40,5 kV
·Fréquence nominale : 50/60 Hz
·Courant nominal : 630 A (1 250 A en option)
·Courant nominal de tenue de courte durée : 20–25 kA, 3 s
·Courant de tenue de crête : 50–63 kA
·Courant nominal de coupure en court-circuit : jusqu’à 25 kA
·Tension de tenue aux impulsions de foudre (BIL) : 170 kV
·Tension de tenue à la fréquence du réseau : 70/95 kV (1 min)
·Indice de protection : boîtier IP4X, réservoir de gaz étanche IP67
·Endurance mécanique : ≥ 2 000 à 10 000 opérations
·Taux de fuite de gaz : généralement < 0,1 à 0,2 % par an
·Durée de vie : ≥ 30 ans
·Normes applicables : CEI 62271-1, CEI 62271-200, CEI 62271-103

Composants principaux
·Réservoir de gaz hermétique en acier inoxydable
·Gaz SF₆ ou gaz isolant écologique
·Interrupteur de coupure en charge à trois positions (MARCHE–ARRÊT–TERRE)
·Interrupteur à vide (module VCB)
·Barres omnibus en cuivre
·Compartiment de raccordement des câbles
·Interrupteur de mise à la terre
·Système de verrouillage mécanique et électrique
·Indicateur de densité du gaz
·Dispositif de décompression
·Armoire de commande basse tension

Principe de fonctionnement
·Le câble d'entrée alimente l'unité RMU via un sectionneur de charge.
·Le courant circule à travers le jeu de barres isolé vers les lignes de distribution sortantes.
·Dans des conditions normales, les sectionneurs de charge effectuent les opérations de commutation.
·En cas de défaut, le fusible ou le disjoncteur à vide interrompt le courant de défaut.
·Le circuit défectueux est isolé tandis que les autres circuits continuent d’alimenter le réseau, assurant ainsi la continuité de celui-ci.

Avantages
·Encombrement réduit
·Haute fiabilité de l’isolation
·Cuve étanche ne nécessitant aucun entretien
·Excellente résistance aux conditions environnementales difficiles
·Sécurité de fonctionnement élevée
·Réduction de la durée des coupures grâce à un isolement rapide des défauts
·Longue durée de vie
·Adapté à l’automatisation des réseaux intelligents
·Haute disponibilité des équipements

Applications typiques
·Sous-stations secondaires des réseaux publics
·Réseaux de distribution urbains souterrains
·Installations industrielles
·Bâtiments commerciaux
·Parcs éoliens
·Parcs solaires photovoltaïques
·Centres de données
·Aéroports
·Hôpitaux
·Réseaux d’alimentation ferroviaires et de métro
·Exploitations minières
·Installations pétrolières et gazières

Normes applicables
·CEI 62271-1 – Appareillage de commutation et de commande à haute tension – Spécifications communes
·CEI 62271-200 – Appareillages de commutation et de commande à courant alternatif en enveloppe métallique
·CEI 62271-103 – Interrupteurs pour tensions nominales supérieures à 1 kV
·CEI 61869 – Transformateurs de mesure
·CEI 60529 – Indices de protection (code IP)

Résumé des caractéristiques nominales types
·Tension nominale : 36 kV
·Tension maximale du réseau : 40,5 kV
·Courant nominal : 630 A
·Courant de court-circuit : 20–25 kA
·BIL : 170 kV
·Tenue aux tensions de fréquence industrielle : 70/95 kV
·Milieu isolant : SF₆ ou gaz écologique
·Indice de protection : IP67 (réservoir de gaz hermétique)
·Installation : en intérieur / en extérieur
·Automatisation : SCADA / RTU en option
·Durée de vie : ≥ 30 ans

Principaux avantages
Une unité principale en anneau (RMU) isolée au gaz de 36 kV offre une solution compacte et hautement fiable pour les réseaux de distribution moyenne tension. Sa conception hermétique à isolation gazeuse réduit au minimum la maintenance, renforce la sécurité d’exploitation et garantit des performances fiables dans des environnements difficiles. Grâce à ses configurations modulaires, ses capacités de surveillance à distance et sa conformité aux normes CEI, elle est parfaitement adaptée aux applications modernes des services publics, de l’industrie et des énergies renouvelables, où une alimentation électrique continue et un isolement efficace des défauts sont essentiels.
