Solution d'appareillage moyenne tension à isolation par air (AIS) de 12 kV pour l'isolation primaire dans les réseaux de distribution d'électricité

{{{sourceTextContent.subTitle}}}

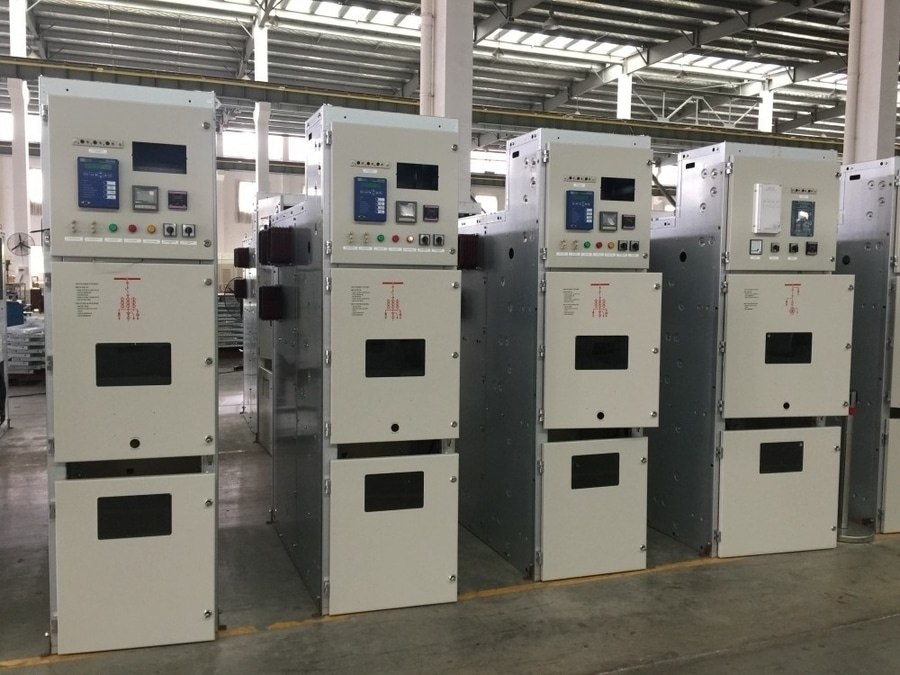

Appareillage de commutation (AIS) 12 kV

{{{sourceTextContent.description}}}

L'appareillage moyenne tension (MT) à isolation par air (AIS) de 12 kV est un ensemble d'appareillage à enceinte métallique utilisé dans les réseaux de distribution d'électricité moyenne tension. Il utilise l’air comme principal milieu isolant entre les conducteurs sous tension et les enceintes métalliques mises à la terre, tandis que des disjoncteurs à vide (VCB) sont couramment utilisés pour la commutation et l’interruption des défauts. Cet équipement assure un contrôle, une protection, une isolation et une surveillance sûrs, fiables et efficaces des réseaux de distribution électrique.

Les appareillages AIS 12 kV sont largement installés dans les postes de distribution, les installations industrielles, les bâtiments commerciaux, les centrales d’énergie renouvelable et les projets d’infrastructure.

Caractéristiques principales
·Tension nominale : 12 kV
·Construction à isolation à l’air et en enveloppe métallique
·Disjoncteur à vide (VCB) pour la commutation et la protection
·Conception avec disjoncteur débrochable ou fixe
·Configuration modulaire des cubicles
·Haute fiabilité opérationnelle
·Verrouillage mécanique et électrique
·Facilité d’entretien et d’inspection
·Compatibilité avec les systèmes SCADA et d’automatisation
·Construction résistante à l’arc disponible

Tableaux fonctionnels types
Une gamme AIS 12 kV peut comprendre :
·Tableau d’alimentation entrant
·Tableau d’alimentation sortant
·Tableau de couplage de barres
·Tableau de montées de barres
·Tableau d’alimentation de transformateur
·Tableau d’alimentation de moteur
·Tableau d’alimentation de banc de condensateurs
·Tableau de transformateur de tension (VT)
·Tableau de comptage
·Tableau de sectionneur de barres

Caractéristiques techniques types
·Tension nominale : 12 kV
·Tension maximale du réseau : 12/17,5 kV
·Fréquence nominale : 50/60 Hz
·Courant nominal : 630–4 000 A
·Courant nominal de tenue de courte durée : 20–40 kA, 3 s
·Courant nominal de tenue de crête : 50–100 kA
·Courant nominal de coupure en court-circuit : 20–40 kA
·Tension de tenue aux impulsions de foudre (BIL) : 75 kV
·Tension de tenue à la fréquence du réseau : 28 kV (1 min)
·Classification d’arc interne : AFLR 20–40 kA (en option)
·Indice de protection : IP4X (options supérieures disponibles)
·Endurance mécanique (VCB) : 10 000 à 30 000 manœuvres
·Normes applicables : CEI 62271-1, CEI 62271-200, CEI 62271-100

Composants principaux
·Enceinte de l'appareillage blindée
·Disjoncteur à vide (VCB)
·Barres omnibus principales
·Isolation des barres omnibus
·Transformateurs de courant (TC)
·Transformateurs de tension (TT)
·Relais de protection
·Commutateur de mise à la terre
·Compartiment de raccordement des câbles
·Compartiment de commande basse tension
·Verrouillages mécaniques et électriques
·Appareils de mesure et de contrôle

Principe de fonctionnement
·Le circuit d'alimentation entrant alimente le jeu de barres principal via le disjoncteur à vide.
·L'énergie est distribuée vers les circuits de sortie via des panneaux de disjoncteurs individuels.
·Les relais de protection surveillent en permanence les conditions de courant et de tension.
·En cas de surcharge ou de court-circuit, le relais commande le déclenchement du disjoncteur à vide.
·Le circuit défectueux est isolé tandis que les alimentations en bon état continuent de fonctionner.

Avantages
·Système d’isolation à air simple
·Aucun gaz isolant requis
·Respectueux de l’environnement
·Inspection et maintenance faciles
·Conception modulaire et évolutive
·Sécurité de fonctionnement élevée
·Excellente fiabilité
·Coût de maintenance réduit sur le cycle de vie
·Adapté aux postes de distribution intérieurs

Applications typiques
·Postes de distribution des services publics
·Usines de fabrication industrielle
·Bâtiments commerciaux
·Hôpitaux
·Centres de données
·Aéroports
·Universités
·Installations minières
·Stations de traitement de l’eau et des eaux usées
·Centrales d’énergie renouvelable
·Installations pétrolières et gazières

Normes applicables
·CEI 62271-1 – Appareillage de commutation et de commande à haute tension – Spécifications communes
·CEI 62271-100 – Disjoncteurs haute tension à courant alternatif
·CEI 62271-200 – Appareillages de commutation et de commande à courant alternatif en enveloppe métallique
·CEI 61869 – Transformateurs de mesure
·CEI 60529 – Degrés de protection (code IP)

Résumé des caractéristiques nominales types
·Tension nominale : 12 kV
·Tension maximale du réseau : 17,5 kV
·Courant nominal : 630–4 000 A
·Courant de court-circuit : 20–40 kA
·BIL : 75 kV
·Tenue aux tensions de fréquence industrielle : 28 kV
·Disjoncteur : disjoncteur à vide (VCB)
·Milieu isolant : air
·Indice de protection : IP4X ou supérieur
·Installation : en intérieur
·Durée de vie : ≥ 30 ans

Principaux avantages
Un appareillage moyenne tension isolé à l’air (AIS) de 12 kV offre une solution économique, fiable et respectueuse de l’environnement pour la distribution d’énergie moyenne tension. En combinant l’isolation à l’air et la technologie des disjoncteurs à vide, il assure une commutation fiable, une protection contre les défauts et une sécurité d’exploitation, tout en permettant une maintenance aisée et une extension future du système. Il constitue le choix privilégié pour les postes de transformation intérieurs disposant d’un espace d’installation suffisant et nécessitant une fiabilité opérationnelle à long terme.
