Appareillage basse tension (centre de commande de moteurs, MCC) pour la commande centralisée des moteurs

{{{sourceTextContent.subTitle}}}

Appareillage basse tension (centre de commande de moteurs, MCC)

{{{sourceTextContent.description}}}

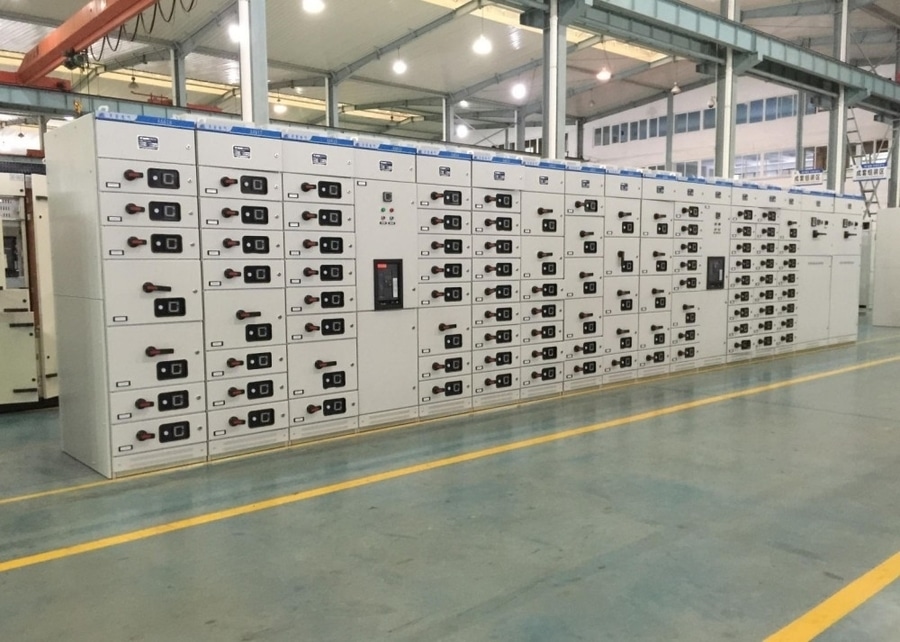

Un centre de commande de moteurs basse tension (MCC) est un type d'ensemble d'appareillage basse tension conçu pour assurer de manière centralisée la commande, la protection, la surveillance et la distribution de l'énergie électrique vers plusieurs moteurs et les charges associées. Il intègre des démarreurs de moteurs, des disjoncteurs, des dispositifs de protection, des équipements de commande et des composants d'automatisation au sein d'une seule armoire modulaire.

Les MCC BT sont largement utilisés dans les installations industrielles, les centrales électriques, les stations de traitement des eaux, les installations pétrolières et gazières, les exploitations minières, les usines de fabrication et les grands bâtiments commerciaux où de nombreux moteurs électriques nécessitent une commande et une protection centralisées.

Caractéristiques principales
·Tension nominale : ≤ 1 000 V CA (généralement 400 V, 415 V, 480 V, 690 V)
·Commande centralisée des moteurs et distribution de l'énergie
·Conception modulaire des armoires
·Unités fixes ou extractibles
·Sécurité de fonctionnement élevée
·Facilité d’entretien et d’extension
·Protection et automatisation intégrées
·Compatibilité avec les systèmes PLC, DCS et SCADA
·Construction résistante aux arcs électriques disponible

Sections typiques d’un MCC
Une gamme complète de MCC BT peut inclure :

1.) Section d’alimentation d’entrée
Fonctions :
·Raccordement de l’alimentation principale
·Disjoncteur principal
·Comptage de puissance
·Protection contre les surtensions
·Surveillance de la puissance
·Dispositifs typiques :
·Disjoncteur à air (ACB)
·Disjoncteur moulé (MCCB)
·Compteur de puissance
·Transformateurs de courant (TC)

2.) Section d’alimentation des moteurs
Assure :
·Commutation des moteurs
· Protection contre les surcharges
· Protection contre les courts-circuits
· Isolation des moteurs
Composants types :
· Contacteur
· Relais thermique de surcharge
· Relais de protection des moteurs
· Disjoncteurs moulés (MCCB/MCB)
· Démarreur progressif
· Variateur de fréquence (VFD)

3.) Section de commande
Comprend :
·Interface API
·Relais de commande
·Bornes de raccordement
·Modules de communication
·Commutateurs de commande locaux
·Voyants lumineux

4.) Section de distribution
Utilisée pour :
·Charges auxiliaires
·Circuits d’éclairage
·Petites lignes d’alimentation
·Alimentations de commande

Caractéristiques techniques types
·Tension nominale : 400 V / 415 V / 480 V / 690 V CA
·Fréquence nominale : 50/60 Hz
·Courant du jeu de barres principal : 630–6 300 A
·Courant de tenue de courte durée : 25–100 kA, 1 s
·Courant de tenue de crête : 52–220 kA
·Puissance nominale des démarreurs de moteurs : jusqu’à plusieurs MW (selon l’application)
·Indice de protection : IP31–IP65
·Installation : en enceinte intérieure / extérieure
·Forme de séparation : Forme 2 / Forme 3 / Forme 4
·Tension d'isolation : jusqu'à 1 000 V
·Normes applicables : CEI 61439, CEI 60947

Composants principaux
Dispositifs de protection des circuits
·Disjoncteur à air (ACB)
·Disjoncteur moulé (MCCB)
·Disjoncteur miniature (MCB)
Protection par fusibles
·Dispositifs de commande de moteur
·Contacteur magnétique
·Relais thermique de surcharge
·Relais électronique de protection du moteur
·Démarreur progressif
·Variateur de fréquence (VFD)
Appareils de mesure
·Ampèremètre
·Voltmètre
·Compteur de puissance
·Compteur d’énergie
·Transformateur de courant (TC)
Contrôle et automatisation
·Modules de communication pour automates programmables (PLC)
·E/S déportées
Communication Ethernet
·Systèmes de bus de terrain
·Interface SCADA

Méthodes de démarrage des moteurs

Démarreur direct en ligne (DOL)
Utilisé pour :
·Petits moteurs
·Applications simples
Avantages :
·Conception simple
·Faible coût
·Entretien facile

Démarreur étoile-triangle
Utilisé pour :
·Moteurs de taille moyenne
Avantages :
·Courant de démarrage réduit
·Contraintes mécaniques réduites

Démarreur progressif
Utilisé pour :
·Pompes
·Ventilateurs
·Compresseurs
Avantages :
·Accélération en douceur
·Chocs mécaniques réduits

Variateur de fréquence (VFD)
Utilisé pour :
·Applications de régulation de vitesse
Avantages :
·Économies d’énergie
·Contrôle précis du moteur
·Optimisation des processus

Principe de fonctionnement
·Le courant basse tension entrant passe par le disjoncteur principal pour alimenter le MCC.
·Le jeu de barres principal distribue le courant vers les différents compartiments d'alimentation des moteurs.
·Chaque circuit d'alimentation commande un moteur ou une charge.
·Des dispositifs de protection surveillent le courant, la tension et l'état des moteurs.
·En cas de surcharge ou de défaut, le dispositif de protection déconnecte le circuit concerné.
·Les systèmes de commande peuvent piloter les moteurs localement ou à distance via un API/DCS/SCADA.

Avantages
Commande centralisée
·Tous les moteurs sont regroupés dans un même tableau électrique
·Simplification de l’exploitation et de la surveillance
·Réduction du câblage de commande
Sécurité renforcée
·Compartiments séparés
·Isolation sécurisée
·Verrouillage mécanique
·Protection contre les arcs électriques en option
Facilité d’entretien
·Modules moteurs amovibles
·Remplacement rapide
·Réduction des temps d’arrêt
Extension flexible
·Possibilité d’ajouter des alimentations de moteurs supplémentaires
·Conception modulaire permettant des mises à niveau futures
Prêt pour l’automatisation
·Intégration PLC/DCS
·Commande à distance
·Surveillance de l’état

Applications typiques
·Stations de traitement de l’eau et des eaux usées
·Installations pétrolières et gazières
·Usines chimiques
·Aciéries
·Cimenteries
·Exploitations minières
·Centrales électriques
·Systèmes CVC
·Usines agroalimentaires
·Plates-formes maritimes et offshore
·Systèmes de refroidissement des centres de données

Normes applicables
·CEI 61439 – Ensembles d’appareillage de commutation et de commande à basse tension
·CEI 60947-1 – Exigences générales relatives aux appareils de commutation à basse tension
·CEI 60947-2 – Disjoncteurs
·CEI 60947-4-1 – Contacteurs et démarreurs de moteurs
·CEI 60529 – Indice de protection des boîtiers (indice IP)

Résumé des caractéristiques typiques
·Tension du réseau : 400–690 V CA
·Courant du jeu de barres principal : 630–6 300 A
·Niveau de défaut : 25–100 kA
·Commande des moteurs : démarrage direct (DOL) / étoile-triangle / démarreur progressif / variateur de fréquence (VFD)
·Enceinte : enceinte métallique
·Protection : IP31 à IP65
·Installation : en intérieur / en extérieur
·Automatisation : API / DCS / SCADA
·Durée de vie : ≥ 25 à 30 ans

Un centre de commande de moteurs basse tension (MCC) offre une solution complète pour la commande centralisée, la protection et l’automatisation des moteurs. Sa conception modulaire, son niveau de sécurité élevé et sa compatibilité avec les systèmes de commande modernes en font un composant essentiel dans les applications de distribution électrique industrielle et de contrôle des processus.
