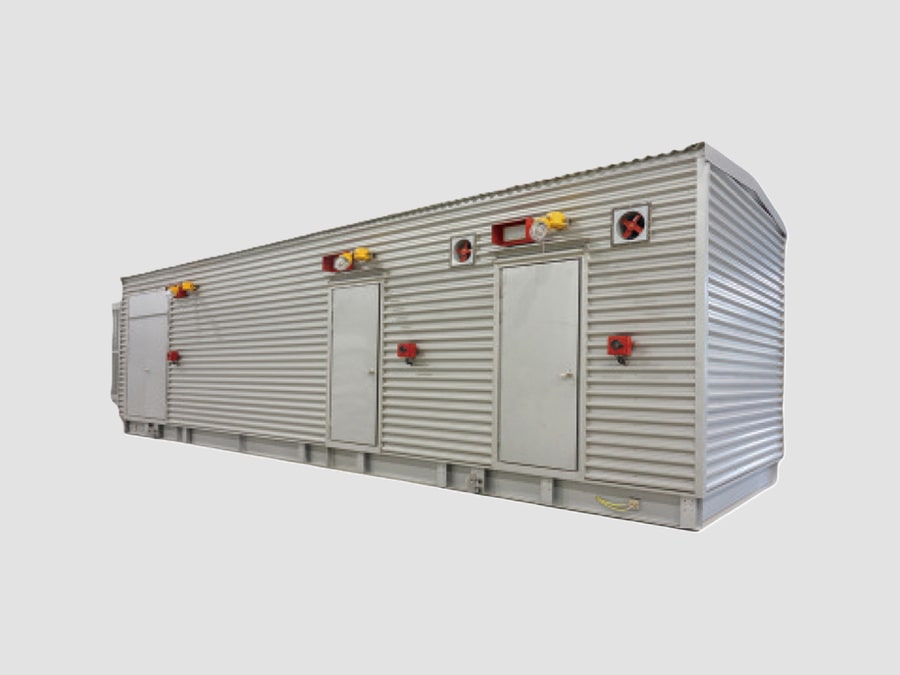

Sous-station préfabriquée (E-House)

{{{sourceTextContent.description}}}

Une sous-station préfabriquée (E-House, Electrical House) est une installation électrique modulaire construite en usine qui intègre des appareillages de commutation moyenne tension, des appareillages de commutation basse tension, des transformateurs, des systèmes de protection, des systèmes de contrôle, des systèmes d'alimentation auxiliaires et des équipements d'automatisation dans une enceinte pré-conçue. L'ensemble est fabriqué, câblé, testé et mis en service en usine avant d'être transporté sur le site du projet pour y être installé.

Les E-Houses sont largement utilisées dans les installations industrielles, les projets d'énergies renouvelables, les sites miniers, les installations pétrolières et gazières, les centres de données, les centrales électriques et les projets d'infrastructure où un déploiement rapide, une fiabilité élevée et une réduction des travaux de construction sur site sont requis.

Caractéristiques principales
· Bâtiment électrique modulaire assemblé en usine
· Temps d’installation sur site réduit
· Entièrement testé avant expédition
· Systèmes électriques MT/BT intégrés
· Environnement intérieur climatisé
· Extension modulaire flexible
· Adapté aux conditions environnementales difficiles
· Fiabilité et sécurité élevées
· Installation « plug-and-play »
·Agencement et configuration des équipements personnalisables

Configuration type d’un E-House
Une sous-station préfabriquée peut contenir :
·Système moyenne tension
·Appareillage MT (AIS/GIS)
·Disjoncteurs à vide (VCB)
·Interrupteurs de coupure en charge
·Relais de protection
·Équipements de comptage
·Transformateurs de courant (TC) et de tension (TT)
·Panneaux de raccordement de câbles MT

Niveaux de tension types :
·6,6 kV
·10 kV
·12 kV
·24 kV
·35 kV
·40,5 kV

Système de transformateurs
Options :
·Transformateur à sec
·Transformateur à huile
·Transformateur à résine moulée
Fonctions :
·Conversion de tension
·Isolation entre les réseaux MT et BT

Système basse tension
Comprend :
·Appareillage BT
·Centre de commande de moteurs (MCC)
·Tableaux de distribution
Systèmes UPS
·Systèmes d’alimentation en courant continu
·Chargeurs de batteries

Tensions typiques :
·400 V
·415 V
·480 V
·690 V

Système de contrôle et d’automatisation
Comprend :
·Armoires API
·Système SCADA
·E/S déportées
·Équipements de communication
·Armoires de protection et de contrôle
·Réseaux Ethernet industriels

Composants principaux
·Enceinte en acier : assure la protection structurelle et environnementale
·Appareillage MT : commutation et protection moyenne tension
·Transformateur : conversion de tension
·Appareillage BT : distribution basse tension
·MCC : commande et protection des moteurs
·ASI : alimentation CA de secours
·Système CC : protection/commande de secours
·Système CVC : régulation de la température et de l’humidité
·Système de détection d’incendie : protection de sécurité
·Système d’éclairage : éclairage interne de service
·Système de câblage : câblage interne d’alimentation et de commande

Caractéristiques techniques types
·Tension nominale : jusqu’à 40,5 kV
·Tension de sortie BT : 400–690 V
·Fréquence : 50/60 Hz
·Intensité nominale de l’appareillage MT : 630–4 000 A
·Intensité nominale du bus principal BT : 1 000–6 300 A
·Intensité nominale de court-circuit : 25–100 kA
·Indice de protection : IP54–IP66
·Température ambiante : de -40 °C à +50 °C (selon l’application)
·Conception parasismique : en option
·Protection contre l’incendie : en option
·Normes : CEI 62271, CEI 61439, CEI 60529

Types de construction
1.) E-House en conteneur
Caractéristiques :
·Structure en conteneur métallique
·Assemblage en usine
·Transport aisé
·Adaptée aux sites isolés
Applications :
·Exploitation minière
·Énergies renouvelables
·Pétrole et gaz
2.) E-House modulaire à panneaux
Caractéristiques :
·Dimensions personnalisées plus grandes
·Conception extensible
·Installation sur des fondations permanentes
Applications :
·Grandes installations industrielles
·Centrales électriques
3.) E-House montée sur châssis
Caractéristiques :
·Bâtiment électrique monté sur un châssis en acier
·Testé en usine en tant qu’ensemble complet
·Installation rapide
Applications :
·Plates-formes offshore
·Industries de transformation

Principe de fonctionnement
·Le courant entrant arrive dans l’E-House via un appareillage moyenne tension (MT).
·Les dispositifs de protection MT contrôlent et isolent les défauts électriques.
·Les transformateurs abaissent la tension au niveau basse tension (BT).
·L’appareillage BT distribue l’énergie aux charges de l’installation.
·Les armoires de commande (MCC) pilotent les moteurs et les équipements de process.
·Les systèmes d’automatisation surveillent et contrôlent l’ensemble du système électrique.
·Les systèmes de secours en courant continu et les onduleurs (UPS) assurent la continuité des opérations critiques en cas de coupure de courant.

Avantages
Installation rapide
·La fabrication en usine réduit les délais de construction
·Assemblage sur site minimal
·Délais de projet raccourcis
Contrôle qualité rigoureux
·Essais en usine avant livraison
·Environnement de fabrication contrôlé
·Réduction des erreurs de câblage sur site
Conception flexible
·Disposition personnalisée des équipements
·Modules extensibles
·Adapté à divers secteurs d’activité
Fiabilité améliorée
·Environnement intérieur protégé
·Exposition réduite à la poussière, à l’humidité et à la pollution
·Systèmes de protection intégrés
Réduction des travaux de génie civil
·Moins de travaux de construction
·Besoin réduit en main-d’œuvre sur site
·Risques d’installation réduits

Applications typiques
Secteur de l’énergie
·Centrales solaires photovoltaïques
·Parcs éoliens
·Systèmes de stockage d’énergie par batterie (BESS)
·Centrales hydroélectriques
Secteur industriel
·Aciéries
·Cimenteries
·Usines chimiques
·Exploitations minières
·Installations pétrolières et gazières
Infrastructures
·Aéroports
·Chemins de fer
·Centres de données
·Stations d’épuration
·Complexes commerciaux

Normes applicables
·CEI 62271 – Appareillage de commutation et de commande à haute tension
·CEI 61439 – Ensembles d’appareillage basse tension
·IEC 60529 – Indices de protection (code IP)
·IEC 60076 – Transformateurs de puissance
·IEC 60364 – Installations électriques basse tension
·Normes IEEE / NFPA (le cas échéant)

Résumé des caractéristiques typiques
·Tension MT : 6,6–40,5 kV
·Tension BT : 400–690 V
·Courant MT : 630–4 000 A
·Courant BT : 1 000–6 300 A
·Niveau de défaut : 25–100 kA
·Enceinte : bâtiment modulaire en acier
·Protection : IP54–IP66
·Installation : en intérieur / en extérieur
·Refroidissement : contrôlé par un système CVC
·Durée de vie : ≥25–30 ans

Une sous-station préfabriquée (E-House) offre une solution électrique complète, testée en usine, qui combine appareillage de commutation, transformateurs, protection, automatisation et systèmes auxiliaires au sein d’un seul ensemble modulaire. Elle est particulièrement adaptée aux projets nécessitant une installation rapide, un fonctionnement fiable, des travaux de construction réduits et un déploiement dans des environnements éloignés ou difficiles.
