La sous-station montée sur châssis offre une solution de distribution d'énergie flexible et intégrée en usine

{{{sourceTextContent.subTitle}}}

Sous-station montée sur châssis

{{{sourceTextContent.description}}}

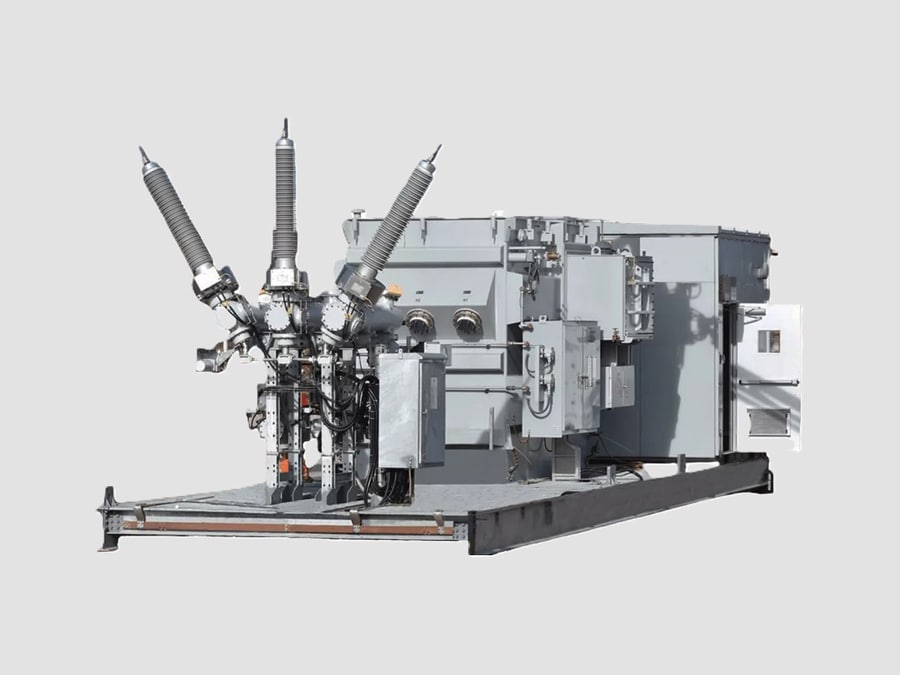

Une sous-station montée sur châssis est une sous-station électrique modulaire assemblée en usine et installée sur un châssis en acier, ce qui facilite son transport, accélère son installation et simplifie sa mise en service. Elle intègre les principaux équipements électriques, tels que les appareillages de commutation moyenne tension, les transformateurs, les appareillages de commutation basse tension, les systèmes de protection, les tableaux de commande et les systèmes auxiliaires, au sein d’un ensemble pré-conçu.

Contrairement aux sous-stations conventionnelles construites sur site, les sous-stations montées sur châssis sont fabriquées, câblées, testées et mises en service dans un environnement contrôlé en usine, puis transportées en tant qu’unité complète vers le site d’installation.

Elles sont largement utilisées dans les installations pétrolières et gazières, les sites miniers, les centrales d’énergie renouvelable, les installations industrielles, les plateformes offshore et les installations électriques temporaires.

Caractéristiques principales
·Conception modulaire fabriquée en usine
·Montée sur un châssis en acier robuste
·Pré-câblée et testée en usine
·Installation rapide sur site
·Besoins en génie civil réduits
·Transport et déplacement faciles
·Encombrement réduit
·Adaptée aux sites isolés
·Protection et automatisation intégrées
·Configuration modulaire extensible

Configuration type
Une sous-station montée sur châssis peut comprendre :

1.) Section moyenne tension
Équipements :
·Appareillage MT (AIS/GIS)
·Disjoncteurs à vide (VCB)
·Interrupteurs de coupure en charge
·Relais de protection
·Transformateurs de courant (TC)
·Transformateurs de tension (TT)
·Unités de comptage

Niveaux de tension types :
·3,3 kV
·6,6 kV
·10 kV
·12 kV
·24 kV
·35 kV
·40,5 kV

2.) Section des transformateurs
Options de transformateurs :
·Transformateur à huile
·Transformateur de type sec
·Transformateur à résine moulée
Fonctions :
·Conversion de tension MT/BT
·Isolation électrique
·Distribution d’énergie
Puissances typiques :
·500 kVA
·1 000 kVA
·2 500 kVA
·5 000 kVA
Puissances supérieures disponibles

3.) Section basse tension
Comprend :
·Appareillage BT
·Centre de commande de moteurs (MCC)
·Tableaux de distribution
·Démarreurs progressifs
·Variateurs de fréquence (VFD)
·Systèmes de comptage
Tensions BT courantes :
·400 V
·415 V
·480 V
·690 V

4.) Systèmes de commande et auxiliaires
Peuvent inclure :
·Tableaux de protection et de commande
·Systèmes API
·Communication SCADA
·Système onduleur (UPS)
·Alimentation en courant continu
·Chargeur de batterie
·Système CVC
·Système de détection d’incendie
·Éclairage et prises de courant

Composants principaux
·Châssis sur patins en acier : support structurel et base de transport
·Appareillage MT : commutation et protection moyenne tension
·Transformateur : conversion de tension
·Appareillage BT : distribution basse tension
·MCC : commande de moteurs
·Relais de protection : détection et isolation des défauts
·Automate programmable (PLC)/SCADA : surveillance et automatisation
·Système onduleur (UPS)/CC : alimentation de secours pour le contrôle
·CVC : régulation de la température
·Système de câblage : raccordement électrique interne

Caractéristiques techniques types
·Tension nominale MT : 3,3–40,5 kV
·Tension nominale BT : 400–690 V
·Fréquence : 50/60 Hz
·Courant MT : 630–3 150 A
·Courant du bus principal BT : 1 000–6 300 A
·Puissance du transformateur : 500 kVA–10 MVA+
·Intensité de court-circuit : 25–100 kA
·Indice de protection : IP54–IP66
·Température ambiante : de -40 °C à +50 °C
·Installation : en intérieur / en extérieur
·Durée de vie : 25–30 ans

Types de sous-stations sur châssis
1.) Sous-station sur châssis ouverte
Caractéristiques :
·Installation en extérieur
·Équipement exposé mais protégé par un caisson ou un auvent
·Adaptée aux sites industriels
Applications :
·Parcs solaires
·Sites miniers
·Alimentation électrique temporaire

2.) Sous-station sur châssis fermée
Caractéristiques :
·Local électrique entièrement fermé
·Climatisation contrôlée
·Protection environnementale renforcée
Applications :
·Pétrole et gaz
·Plates-formes offshore
·Environnements hostiles

3.) Sous-station sur châssis avec transformateur
Caractéristiques :
·Transformateur monté sur châssis
·Raccordement MT/BT intégré
·Conception compacte
Applications :
·Énergies renouvelables
·Installations industrielles

4.) Sous-station sur châssis en conteneur
Caractéristiques :
·Bâtiment électrique de type conteneur
·Grande mobilité
·Solution « plug-and-play » complète
Applications :
·Projets en site isolé
·Systèmes d’alimentation de secours

Principe de fonctionnement
·L'alimentation MT entre par l'interrupteur MT.
·Des dispositifs de protection surveillent et contrôlent l'alimentation entrante.
·Le transformateur abaisse la tension MT à la tension BT.
·L'interrupteur BT distribue l'énergie aux charges de l'installation.
·Les tableaux de commande (MCC) commandent les moteurs et les équipements de process.
·Les systèmes de contrôle surveillent le fonctionnement via PLC/SCADA.
·Les systèmes de secours en courant continu et les onduleurs (UPS) assurent le maintien des fonctions critiques en cas de coupure de courant.

Avantages
Déploiement rapide
·L’assemblage en usine minimise les travaux sur site
·Durée d’installation réduite
·Temps de mise en service réduit
·Travaux de génie civil réduits
·Nécessite uniquement des fondations et des raccordements de câbles
·Moins de travaux de construction de bâtiments
Haute qualité
·Inspection et essais en usine
·Environnement de fabrication contrôlé
·Réduction des erreurs d’installation
Mobilité
·Peut être déplacé
·Convient aux projets temporaires
·Adapté aux environnements difficiles
Convient pour :
·Les zones désertiques
·Sites offshore
·Sites miniers
·Installations industrielles isolées

Applications typiques
Énergies renouvelables
·Centrales solaires photovoltaïques
·Parcs éoliens
·Systèmes de stockage d’énergie par batterie (BESS)
Installations industrielles
·Exploitations minières
·Aciéries
·Cimenteries
·Usines chimiques
·Pétrole et gaz
·Raffineries
·Plates-formes offshore
·Installations de GNL
·Usines pétrochimiques
Infrastructures
·Chemins de fer
·Aéroports
·Stations d’épuration
·Chantiers de construction

Normes applicables
·CEI 62271 – Appareillage de commutation et de commande à haute tension
·CEI 61439 – Ensembles d’appareillage à basse tension
·CEI 60076 – Transformateurs de puissance
·CEI 60529 – Indices de protection des boîtiers
·CEI 60364 – Installations électriques
·Normes IEEE / NFPA (le cas échéant)

Résumé des caractéristiques typiques
·Tension MT : 3,3–40,5 kV
·Tension BT : 400–690 V
·Puissance nominale du transformateur : 0,5–10 MVA+
·Appareillage MT : AIS/GIS
·Appareillage BT : MCC / Tableau de distribution
·Enceinte : châssis ouvert / châssis fermé
·Protection : IP54–IP66
·Installation : en extérieur / en intérieur
·Automatisation : API / SCADA
·Durée de vie : ≥ 25–30 ans

Une sous-station sur châssis offre une solution de distribution d’énergie flexible et intégrée en usine, alliant mobilité, installation rapide et performances électriques fiables. Elle est particulièrement adaptée aux projets industriels isolés, aux installations d’énergies renouvelables, aux applications offshore et aux sites où la construction d’une sous-station traditionnelle s’avère difficile ou chronophage.
