Unit Substation propose une solution complète et efficace pour la conversion et la distribution d'énergie électrique

{{{sourceTextContent.subTitle}}}

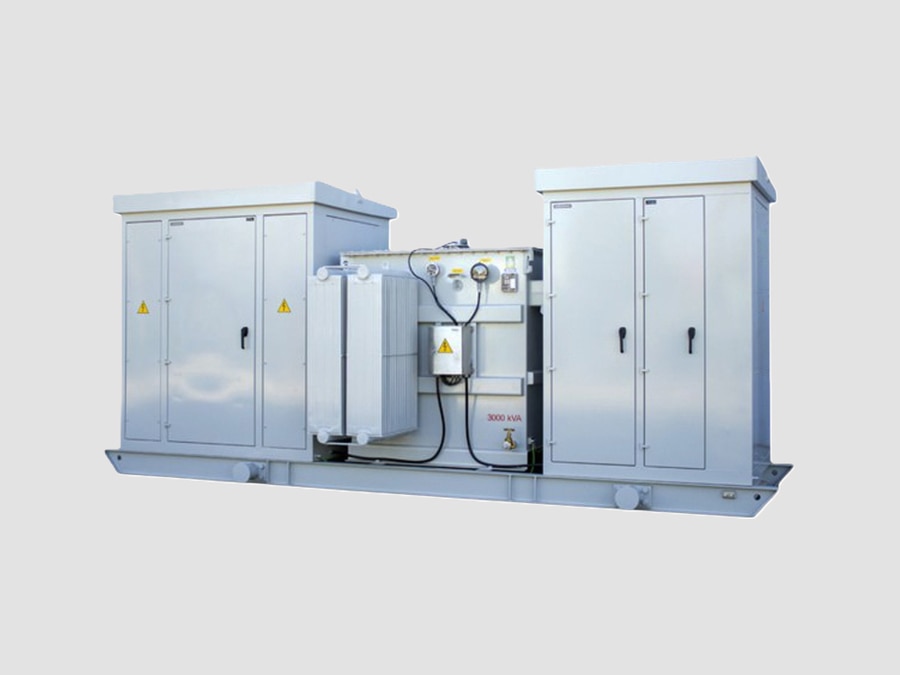

Sous-station de l'unité

{{{sourceTextContent.description}}}

Une sous-station unitaire est un ensemble intégré de distribution d'énergie électrique composé d'une section d'appareillage moyenne tension (MT), d'un transformateur et d'une section d'appareillage basse tension (BT), installés sous la forme d'un ensemble coordonné. Elle est conçue pour abaisser la tension moyenne du réseau public ou d'une installation à la tension basse destinée aux charges industrielles, commerciales et d'infrastructure.

Les sous-stations modulaires constituent une méthode compacte et efficace de distribution d’énergie électrique en plaçant le transformateur à proximité du centre de charge, ce qui réduit la longueur des câbles, les chutes de tension et les coûts d’installation.

Caractéristiques principales
· Système intégré de distribution d’énergie MT/BT
· Ensemble assemblé et testé en usine
· Conception compacte
· Fiabilité et sécurité élevées
·Distance de câblage réduite vers les charges
·Adapté aux applications en intérieur et en extérieur
·Entretien et extension faciles
·Compatible avec les systèmes de protection et d’automatisation

Composants principaux
1.) Section des appareillages de commutation moyenne tension
Fonction :
·Contrôle de l’alimentation MT entrante
·Protection contre les défauts
·Isolation et commutation
Équipements types :
·Disjoncteur MT
·Sectionneur de charge
·Interrupteur à fusible
·Transformateur de courant (TC)
·Transformateur de tension (TT)
·Relais de protection
·Parafoudre
·Interrupteur de mise à la terre

Niveaux de tension types :
·3,3 kV
·6,6 kV
·10 kV
·12 kV
·24 kV
·35 kV

2.) Transformateur de puissance
Fonction :
·Convertit la moyenne tension en basse tension
Types de transformateurs :
·Transformateur à huile
·Transformateur de type sec
·Transformateur à résine moulée
Tensions de sortie courantes :
·400 V
·415 V
·480 V
·600 V
·690 V
Puissances typiques :
·500 kVA
·1 000 kVA
·1 600 kVA
·2 500 kVA
·5 000 kVA et plus

3.) Section des appareillages de commutation basse tension
Fonction :
·Distribue l’énergie vers les charges finales
Équipements courants :
·ACB (disjoncteur à air)
·MCCB (disjoncteur moulé)
·Tableaux MCC
·Tableaux de compensation par condensateurs
·Appareils de comptage
·Disjoncteurs d'alimentation

Types de postes de transformation
1.) Poste de transformation intérieur
Caractéristiques :
·Installé à l'intérieur de locaux électriques
·Protégé des intempéries
·Entretien facilité
Applications :
·Bâtiments commerciaux
·Usines
·Centres de données
·Hôpitaux

2.) Sous-station unitaire extérieure
Caractéristiques :
·Enceinte résistante aux intempéries
·Adaptée à une installation en extérieur
·Conception peu encombrante
Applications :
·Sites industriels
·Réseaux de distribution d’énergie
·Projets d’énergie renouvelable

3.) Sous-station unitaire sur socle
Caractéristiques :
·Installation extérieure au niveau du sol
·Enceinte inviolable
·Conception compacte
Applications :
·Réseaux de distribution urbains
·Lotissements résidentiels
·Installations commerciales

4.) Sous-station sur châssis
Caractéristiques :
·Ensemble sur châssis assemblé en usine
·Transport aisé
·Installation rapide
Applications :
·Exploitation minière
·Pétrole et gaz
·Systèmes d’alimentation électriques temporaires

Caractéristiques techniques types
·Tension d’entrée MT : 3,3–40,5 kV
·Tension de sortie BT : 400–690 V
·Fréquence : 50/60 Hz
·Capacité du transformateur : 500 kVA à 10 MVA+
·Courant MT : 630 à 1 250 A
·Courant du bus principal BT : 1 000 à 6 300 A
·Niveau de court-circuit : 25 à 100 kA
·Type de transformateur : à huile / à sec / à résine moulée
·Indice de protection : IP31–IP66
·Installation : en intérieur / en extérieur
·Normes applicables : CEI 62271, CEI 60076, CEI 61439

Principe de fonctionnement
·L'énergie moyenne tension entre dans la section des appareillages de commutation MT.
·Les appareillages de commutation MT assurent la commutation et la protection.
·Le transformateur abaisse la tension MT à la tension BT.
·Les appareillages de commutation BT distribuent l'énergie aux charges raccordées.
·Les dispositifs de protection isolent les défauts afin d'éviter tout endommagement des équipements.
·Les systèmes de surveillance et d'automatisation supervisent le fonctionnement du réseau.

Avantages
Conception compacte
·Combine l’appareillage MT, le transformateur et l’appareillage BT
·Nécessite moins d’espace d’installation
Rendement amélioré
·Transformateur situé à proximité des charges
·Longueur de câble réduite
·Pertes de tension moindres
Haute fiabilité
·Ensemble testé en usine
·Système de protection coordonné
·Réduction des erreurs d’installation
Facilité d’entretien
·Disposition des équipements facilitant l’accès
·Dépannage simplifié
·Remplacement modulaire
Rentabilité
·Coûts de génie civil réduits
·Besoins en câblage réduits
·Installation plus rapide

Applications typiques
Installations industrielles
·Usines de fabrication
·Aciéries
·Cimenteries
·Usines chimiques
·Exploitations minières
Bâtiments commerciaux
·Centres commerciaux
·Immeubles de bureaux
·Centres de données
·Hôpitaux
Projets énergétiques
·Centrales solaires photovoltaïques
·Parcs éoliens
·Systèmes de stockage d’énergie par batterie (BESS)
Infrastructures
·Aéroports
·Chemins de fer
·Stations d’épuration
·Infrastructures de transport

Normes applicables
·CEI 60076 – Transformateurs de puissance
·CEI 62271 – Appareillage de commutation et de commande haute tension
·CEI 61439 – Appareillages de commutation basse tension
·CEI 60529 – Indices de protection (code IP)
·CEI 60947 – Appareils de coupure à basse tension

Résumé des caractéristiques typiques
·Tension MT : 3,3–40,5 kV
·Tension BT : 400–690 V
·Capacité des transformateurs : 0,5–10 MVA+
·Appareillage MT : AIS/GIS
·Type de transformateur : à huile / à sec / à résine moulée
·Appareillage BT : ACB/MCCB/MCC
·Protection : IP31–IP66
·Installation : en intérieur / en extérieur
·Automatisation : SCADA en option
·Durée de vie : ≥ 25–30 ans

Un poste de transformation modulaire offre une solution complète et efficace pour la conversion et la distribution de l'énergie électrique à proximité du point d'utilisation. En intégrant les appareillages MT, le transformateur et les équipements de distribution BT au sein d'un système coordonné, il permet de réduire le temps d'installation, d'améliorer la fiabilité, de diminuer les pertes de puissance et de simplifier la maintenance pour les applications industrielles, commerciales et de services publics.
