Filtre harmonique actif (AHF) : la solution fiable pour éliminer les courants harmoniques

{{{sourceTextContent.subTitle}}}

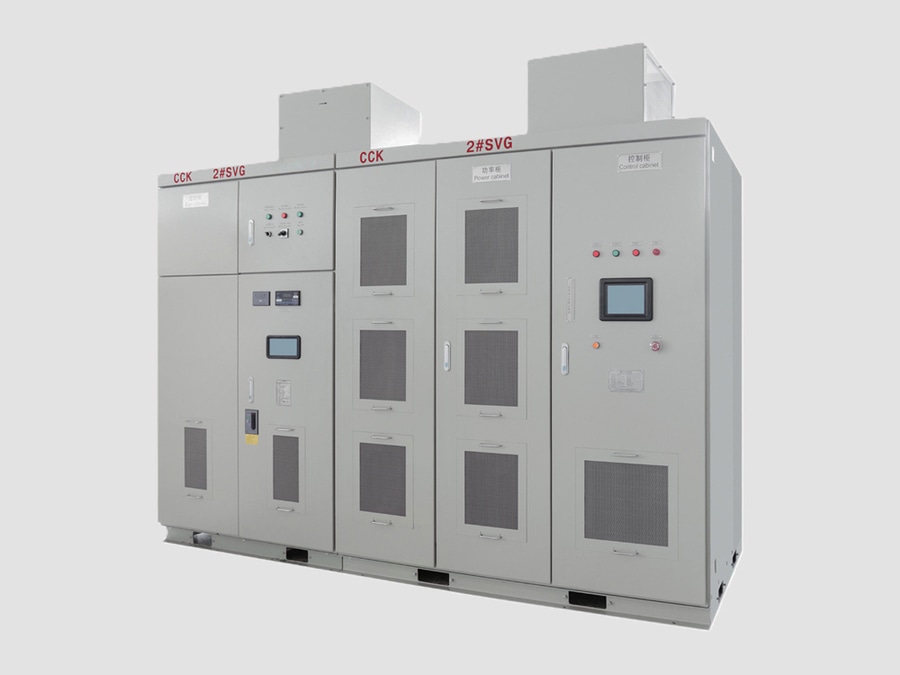

Filtre harmonique actif (AHF)

{{{sourceTextContent.description}}}

Un filtre harmonique actif (AHF) est un dispositif électronique de puissance utilisé pour détecter et éliminer les courants harmoniques dans les réseaux électriques. Il injecte dans le réseau un courant de compensation de même amplitude et de sens opposé afin d'annuler les harmoniques indésirables, d'améliorer la qualité de l'énergie et de réduire la distorsion.

Contrairement aux filtres harmoniques passifs qui utilisent des combinaisons fixes de condensateurs et de réactances, un AHF assure une compensation dynamique en temps réel adaptée aux variations de charge.

1. Principe de fonctionnement

Un filtre harmonique actif fonctionne grâce à l’électronique de puissance :
·Des capteurs de courant mesurent le courant de charge.
·Un système de contrôle analyse les composantes harmoniques.
·Un convertisseur de puissance génère des courants de compensation.
·L’AHF injecte ces courants dans le réseau.
·Les courants harmoniques sont annulés, ce qui permet d’obtenir un courant d’alimentation plus propre.

2. Composants principaux
Convertisseur de puissance
·Onduleur à base d’IGBT ou de SiC
·Génère un courant de compensation des harmoniques
·Commutation à grande vitesse
Condensateur du bus CC
·Élément de stockage d’énergie
·Maintient la stabilité de la tension continue du convertisseur
Capteurs de courant
·Capteurs à transformateur de courant (CT) ou capteurs à effet Hall
·Détectent la distorsion du courant de charge
Système de commande numérique
·Contrôleur DSP/FPGA
·Assure la détection des harmoniques et la commande de commutation
Reactor de filtrage
·Limite le courant d’ondulation de commutation
·Protège la sortie de l’onduleur

3. Types de filtres harmoniques actifs

A.) Filtre harmonique actif en dérivation
Type le plus courant
Raccordé en parallèle avec la charge.
Fonctions :
·Élimine les harmoniques de courant
·Corrige la puissance réactive
·Améliore le facteur de puissance
Applications :
·Installations industrielles
·Centres de données
·Bâtiments commerciaux

B.) Filtre harmonique actif en série
Raccordé en série avec la ligne électrique.
Fonctions :
·Compense la distorsion de tension
·Corrige le déséquilibre de tension
·Protège les équipements sensibles
Applications :
·Réseaux électriques critiques
·Fabrication de semi-conducteurs

C.) Filtre harmonique actif hybride
Combinaison de :
·Filtre passif
·Convertisseur de puissance actif
Avantages :
·Capacité de puissance supérieure
·Puissance nominale du convertisseur réduite
·Rentable pour les grands systèmes
Applications :
·Grands réseaux industriels
·Sous-stations électriques

4. Harmoniques éliminées
Les filtres harmoniques actifs (AHF) peuvent compenser :
·La 3e harmonique
·La 5e harmonique
·La 7e harmonique
·La 11e harmonique
·La 13e harmonique
·Les harmoniques d’ordre supérieur
Sources courantes d’harmoniques :
·Variateurs de fréquence (VFD)
·Systèmes UPS
·Redresseurs
·Chargeurs de batteries
·Onduleurs solaires
·Machines à souder
·Fours à arc

5. Paramètres de performance clés
·Niveau de tension : 400 V – 35 kV
·Fréquence : 50/60 Hz
·Courant de compensation : 25 A – 1 000+ A
·Réduction des harmoniques : jusqu’à 95 %
·Temps de réponse : < 1 ms
·Correction du facteur de puissance : oui
·Installation : en intérieur/en extérieur

6. Avantages
·Correction en temps réel : s’adapte aux variations de charge
·Large plage d’harmoniques : filtre plusieurs ordres d’harmoniques
·Aucun problème de résonance : contrairement aux filtres passifs
·Conception compacte : plus petit que les grands systèmes passifs
·Multifonction : filtrage des harmoniques + compensation réactive
·Haute précision : compensation dynamique

7. Inconvénients
·Coût initial plus élevé : les équipements électroniques de puissance sont onéreux
·Pertes de commutation : nécessite un système de refroidissement
·Contrôle plus complexe : nécessite une électronique de pointe
·Résistance limitée aux défauts : nécessite une coordination des protections

8. Applications
Systèmes industriels
·Aciéries
·Cimenteries
·Installations minières
·Usines chimiques
Énergies renouvelables
·Centrales solaires photovoltaïques
·Parcs éoliens
·Systèmes de stockage d’énergie par batterie
Installations commerciales
·Centres de données
·Hôpitaux
·Immeubles de bureaux
Réseaux électriques
·Sous-stations de distribution
·Réseaux intelligents
·Projets d’amélioration de la qualité de l’énergie

9. Normes couramment référencées
·IEEE 519 – Contrôle des harmoniques dans les réseaux électriques
·Série CEI 61000 – Compatibilité électromagnétique et limites des harmoniques
·CEI 61439 – Appareillages de commutation à basse tension (le cas échéant)

Résumé sur les filtres harmoniques actifs (AHF) :
Un AHF est un dispositif de compensation électronique de puissance intelligent qui détecte et annule activement les courants harmoniques en temps réel. Il est largement utilisé dans les réseaux électriques modernes comportant des charges non linéaires telles que les variateurs de fréquence (VFD), les systèmes UPS, les convertisseurs d’énergie renouvelable et les équipements industriels. Il permet d’améliorer la qualité de l’énergie, de réduire le taux de distorsion harmonique totale (THD) et d’accroître la fiabilité du système.
