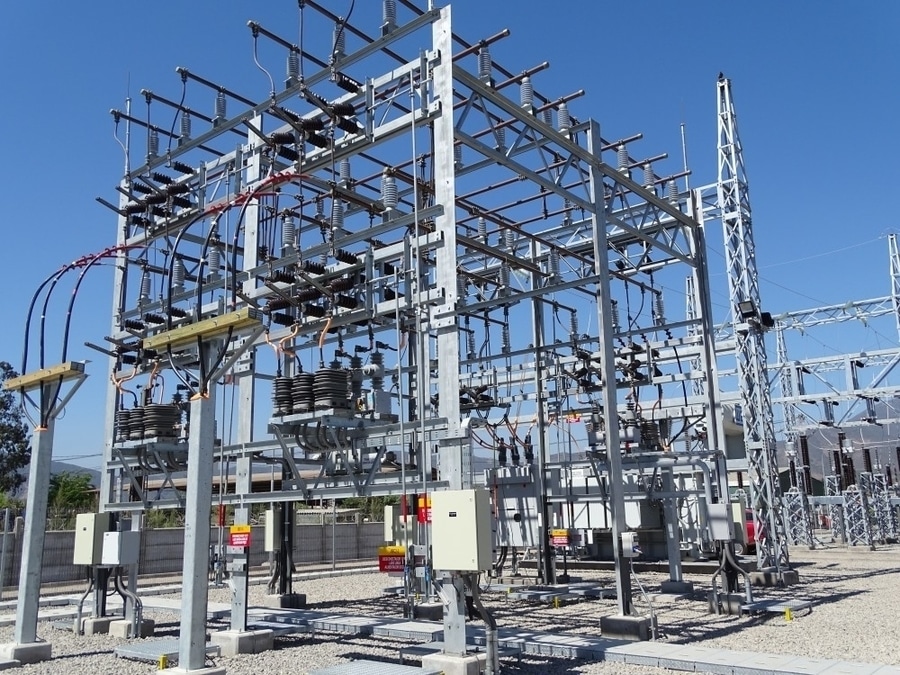

Les câbles moyenne tension (câbles MT) sont plus adaptés à la distribution d'énergie électrique

{{{sourceTextContent.subTitle}}}

Câble moyenne tension (câble MT)

{{{sourceTextContent.description}}}

Un câble moyenne tension (câble MT) est un câble électrique conçu pour transporter et distribuer de l'énergie électrique à des niveaux de moyenne tension, généralement compris entre 1 kV et 35 kV (parfois jusqu'à 69 kV selon la classification régionale). Les câbles MT sont largement utilisés dans les réseaux de distribution, les installations industrielles, les centrales d'énergie renouvelable, les postes de transformation et les réseaux électriques publics.

Les câbles MT assurent une connexion fiable entre :
·Les postes de distribution
·Les transformateurs
·Les appareillages de commutation
·Les charges industrielles
·Les générateurs d'énergie renouvelable

1. Structure d'un câble MT
Un câble MT typique se compose de plusieurs couches :

A.) Conducteur
Fonction :
·Conduit le courant électrique
Matériaux :
·Cuivre (Cu)
·Aluminium (Al)
Types :
·Conducteur monofilaire
·Conducteur toronné
·Conducteur toronné compact

B.) Blindage du conducteur
Fonction :
·Assure un champ électrique uniforme autour du conducteur
·Empêche les décharges partielles
Matériau :
·Couche de polymère semi-conducteur

C.) Couche isolante
La couche diélectrique principale.
Matériaux courants :
XLPE (polyéthylène réticulé)
L’isolation MT la plus courante.
Avantages :
·Rigidité diélectrique élevée
·Faibles pertes
·Excellentes performances thermiques
·Résistance à l'humidité
EPR (caoutchouc éthylène-propylène)
Avantages :
·Flexible
·Bonne résistance à la chaleur
·Adapté aux environnements difficiles

D.) Écran d'isolation
Fonction :
·Contrôle les contraintes électriques
·Assure une répartition uniforme du champ

E.) Écran métallique / Blindage
Fonction :
·Fournit un chemin de mise à la terre
·Réduit les interférences électromagnétiques
·Contenir le champ électrique
Matériaux :
·Ruban de cuivre
·Écran en fil de cuivre
·Feuille d’aluminium

F.) Armature (En option)
Assure :
·Une protection mécanique
·Une protection contre les rongeurs
·Une résistance aux chocs
Types :
·Armure en fil d’acier (SWA)
·Armure en fil d’aluminium (AWA)

G.) Gaine extérieure
Protège contre :
·L’humidité
·Les produits chimiques
·L'exposition aux UV
·Les dommages mécaniques
Matériaux :
·PVC
·PE (polyéthylène)
·LSZH (faible émission de fumée, sans halogène)

2. Classes de tension des câbles MT
·3,6/6 kV Distribution moyenne tension
·6/10 kV Réseaux industriels
·8,7/15 kV Systèmes de distribution
·12/20 kV Réseaux de distribution publique
·18/30 kV Systèmes MT de niveau supérieur
·20/35 kV Réseaux 35 kV

3. Types de câbles MT

A.) Câble MT monoconducteur
Caractéristiques :
·Un conducteur par câble
·Utilisé pour les applications à courant élevé
Applications :
·Sous-stations
·Grandes lignes d'alimentation industrielles
Avantages :
·Installation plus aisée pour les grandes sections
·Meilleure intensité admissible

B.) Câble MT à trois conducteurs
Caractéristiques :
·Trois phases dans un seul câble
Applications :
·Distribution souterraine
·Réseaux électriques industriels
Avantages :
·Installation compacte
·Acheminement plus aisé des câbles

C.) Câble MT blindé
·Utilisé lorsque une protection mécanique est requise :
Applications :
·Réseaux souterrains
·Exploitation minière
·Installations industrielles

D.) Câble MT non blindé
Utilisé pour :
·Gaines de câbles
·Installations en intérieur
·Environnements protégés

E.) Câble MT résistant au feu
·Conçu pour maintenir l’intégrité du circuit en cas d’incendie.
Applications :
·Infrastructures critiques
·Centrales électriques
·Infrastructures de transport

4. Méthodes d’installation des câbles MT

Enfouissement direct souterrain
Avantages :
·Grande fiabilité
·Bonne protection contre les agressions environnementales
Nécessite :
·Tranchée de câblage
·Ruban de signalisation
·Prise en compte des contraintes thermiques

Installation en goulotte
Avantages :
·Remplacement plus aisé
·Meilleure protection
Applications :
·Villes
·Parcs industriels

Pose en chemin de câbles
Applications :
·Usines
·Centrales électriques

Câbles MT sous-marins
Applications :
·Parcs éoliens offshore
·Raccordements électriques des îles

5. Accessoires pour câbles MT

Terminaison de câble
Permet de raccorder un câble MT à :
·Appareillage de commutation
·Des transformateurs
·Des moteurs
Types :
·Terminaison thermorétractable
·Terminaison rétractable à froid
·Terminaison à emboîtement

Raccord de câble
Utilisé pour :
·La prolongation de câble
·La réparation
·Les changements de tracé
Types :
·Raccord droit
·Raccord de dérivation

Embout d'étanchéité
Utilisé pour :
·Les raccordements en extérieur
·La transition vers une ligne aérienne

6. Normes courantes relatives aux câbles MT
·CEI 60502-4 Accessoires pour câbles
·CEI 60502-2 Câbles d'énergie à isolation extrudée
·CEI 60840 Câbles haute tension
·IEEE 48 Terminaisons de câbles
·Normes ICEA Spécifications nord-américaines pour les câbles

7. Spécifications types des câbles MT
·Tension : 3 kV – 35 kV
·Conducteur : cuivre / aluminium
·Isolation : XLPE / EPR
·Fréquence : 50/60 Hz
·Installation : en intérieur / en extérieur / souterraine
·Température nominale : 90 °C en continu (typique pour le XLPE)
·Résistance aux courts-circuits : jusqu’à plusieurs secondes

8. Avantages des câbles MT
·Haute fiabilité : transmission stable de l’énergie
·Faible entretien : aucun conducteur exposé
·Fonctionnement sûr : isolés et blindés
·Adaptés aux réseaux souterrains : impact visuel réduit
·Longue durée de vie : généralement 30 à 40 ans avec une installation correcte

9. Applications
Distribution d'électricité
·Réseaux 10 kV
·Réseaux 20 kV
·Lignes d'alimentation de 35 kV
Installations industrielles
·Moteurs
·Transformateurs
·Équipements de production
Énergies renouvelables
·Systèmes de capteurs solaires photovoltaïques
·Réseaux de collecte d'énergie éolienne
·Systèmes de stockage par batterie
Infrastructures
·Aéroports
·Chemins de fer
·Centres de données
·Complexes commerciaux

Résumé sur les câbles MT :
Un câble moyenne tension est un câble de transport d’énergie isolé, conçu pour les réseaux de distribution de 1 à 35 kV. Les câbles MT modernes utilisent généralement une isolation en XLPE avec des conducteurs en cuivre ou en aluminium et un blindage métallique, assurant une distribution d’énergie fiable, sûre et efficace pour les réseaux de distribution, les industries, les sous-stations et les projets d’énergies renouvelables.
