Le limiteur de courant de défaut MV : la meilleure solution pour réduire le courant de court-circuit

{{{sourceTextContent.subTitle}}}

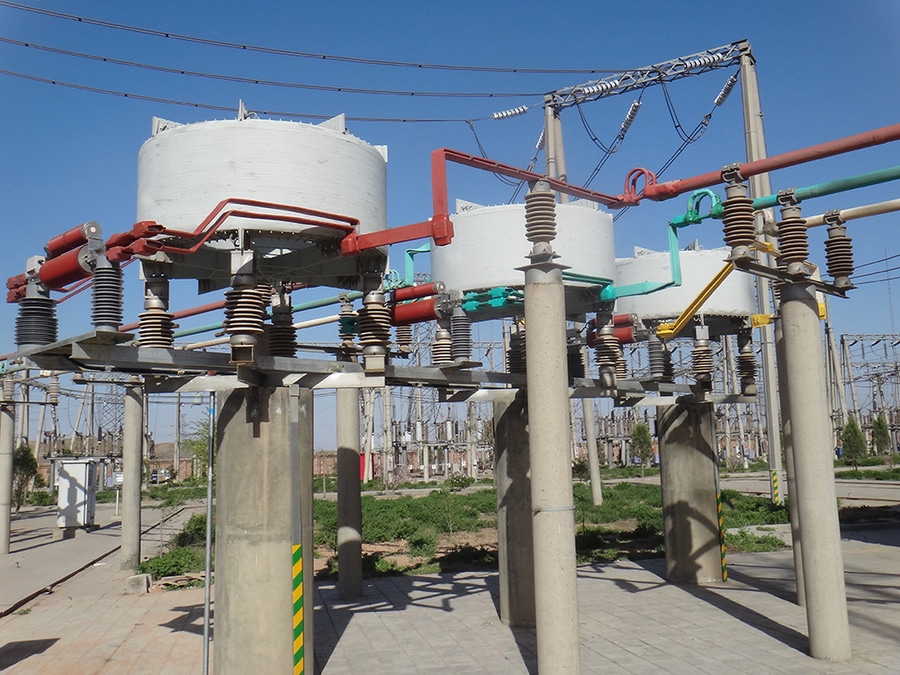

Limiteur de courant de défaut MT

{{{sourceTextContent.description}}}

Un limiteur de courant de défaut moyenne tension (limiteur de courant de défaut MT / UFCL) est un dispositif de protection conçu pour réduire rapidement les courants de court-circuit excessifs dans les réseaux électriques moyenne tension. Il limite l'amplitude du courant de défaut dans les premières millisecondes suivant la survenue d'un défaut, contribuant ainsi à protéger les appareillages de commutation, les transformateurs, les câbles, les générateurs et les équipements de distribution.

L'UFCL est couramment utilisé lorsque le courant de défaut disponible dépasse la capacité de coupure des disjoncteurs existants ou lorsque les réseaux électriques doivent augmenter la capacité du réseau sans remplacer de nombreux équipements.

1. Principe de fonctionnement

En fonctionnement normal :
·L’UFCL présente une impédance très faible.
·Le courant à pleine charge circule normalement.

En cas de court-circuit :
·Le courant de défaut augmente rapidement.
·L’UFCL augmente son impédance en quelques millisecondes.
·Le pic du courant de défaut est réduit.
·Les équipements de protection existants peuvent interrompre le défaut en toute sécurité.

2. Composants principaux

A.) Élément de limitation de courant
Composant principal qui crée une impédance temporaire.
Technologies possibles :
·Élément supraconducteur
·Convertisseur électronique de puissance
·Reacteur saturable
·Reacteur inductif
·Élément de commutation à semi-conducteurs

B.) Système de détection et de contrôle
Fonctions :
·Détecte une augmentation anormale du courant
·Déclenche l’action de limitation
·Commande les dispositifs de commutation
Composants :
·Capteurs de courant
·Contrôleur numérique
·Interface avec le relais de protection

C.) Système de dérivation / de rétablissement
Fonctions :
·Permet le fonctionnement normal après l'élimination du défaut
·Protège les composants de limitation
·Rétablit l'état de faible impédance

D.) Système de refroidissement (pour certaines technologies)
Nécessaire pour :
·Les limiteurs de courant de défaut supraconducteurs
·Les systèmes électroniques de forte puissance
Méthodes de refroidissement :
·Refroidissement cryogénique
·Refroidissement par air forcé
·Refroidissement par liquide

3. Avantages
·Réduit le courant de défaut : protège les équipements contre les niveaux élevés de court-circuit
·Fonctionnement rapide : intervient avant le premier pic de courant
·Prolonge la durée de vie des équipements : réduit les contraintes thermiques et mécaniques
·Évite le remplacement des appareillages de commutation : permet aux disjoncteurs existants de rester en service
·Améliore la flexibilité du réseau : permet l’extension du réseau
·Favorise l’intégration des énergies renouvelables : contrôle l’augmentation des niveaux de défaut

4. Applications

Réseaux de distribution des services publics
Utilisé pour :
·Sous-stations MT
·Lignes de distribution
·Interconnexions de réseaux

Centrales d’énergie renouvelable
Applications :
·Centrales solaires photovoltaïques
·Parcs éoliens
·Systèmes de stockage par batterie
Objectif :
·Gérer l’augmentation des courants de défaut liés à la production décentralisée

Installations industrielles
Utilisé dans :
·Les aciéries
·Les installations minières
·Les usines chimiques
·Les grands sites de production

Micro-réseaux
Assure :
·La gestion des courants de défaut
·La coordination des protections
·Un fonctionnement flexible

Résumé du limiteur de courant de défaut moyenne tension (UFCL) :
Un limiteur de courant de défaut moyenne tension (UFCL) est un dispositif en série à action rapide qui réduit les niveaux de courant de court-circuit en quelques millisecondes, protégeant ainsi les réseaux moyenne tension contre une énergie de défaut excessive. Il permet aux services publics et aux industries d’augmenter la capacité du réseau, d’intégrer la production d’énergie renouvelable et d’éviter le remplacement coûteux des appareillages de commutation et des transformateurs existants.
